Le guide lineari telescopiche non sono solo un modo per far scorrere un cassetto più lontano: sono un compromesso preciso tra accessibilità, portata e spazio disponibile. In officina, su un banco utensili o dentro una macchina, la differenza tra un sistema che lavora bene e uno che si impunta sta quasi sempre in corsa utile, montaggio e fissaggi. Qui mi concentro su ciò che serve davvero per scegliere il componente giusto, montarlo correttamente e farlo durare.
I fattori che più spesso decidono se una guida funziona bene o no
- Portata reale: va letta insieme a lunghezza, orientamento e distanza tra le guide, non come numero assoluto.
- Estensione utile: la scelta tra corsa parziale e totale cambia l’accessibilità del vano e l’ingombro del sistema.
- Montaggio: una guida ben dimensionata perde prestazioni se viene fissata male o in una posizione sbagliata.
- Materiale e finitura: acciaio zincato, inox o alluminio non sono dettagli estetici, ma scelte legate all’ambiente.
- Tipo di applicazione: un cassetto utensili, un modulo estraibile o un supporto di servizio non chiedono la stessa cosa.
Che cosa fanno davvero e quando servono

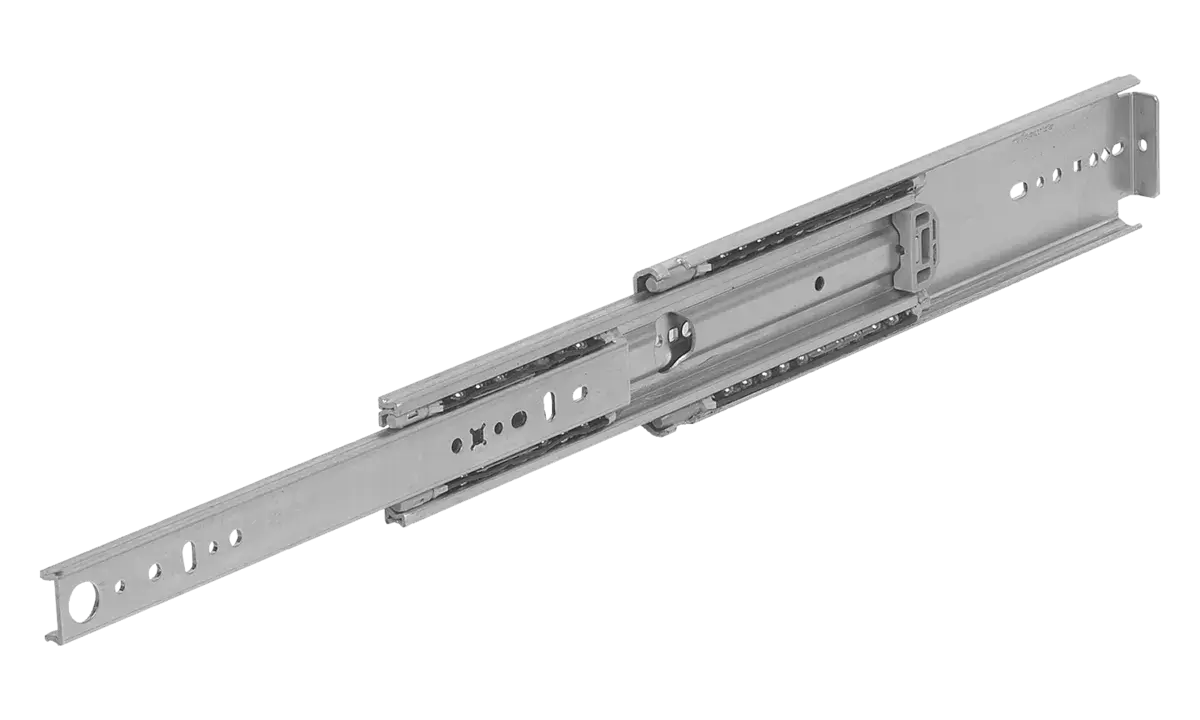

Una guida telescopica è un elemento meccanico che si estende in linea retta grazie a più profili che scorrono uno dentro l’altro. Il vantaggio non è solo il movimento, ma il fatto di ottenere una corsa lunga partendo da un ingombro chiuso relativamente compatto. È proprio questo che le rende utili quando devo estrarre un modulo, un ripiano tecnico o un cassetto e avere accesso quasi totale al contenuto.
Rispetto a una guida lineare più tradizionale, qui l’obiettivo principale non è solo guidare un organo in movimento, ma farlo uscire in modo stabile e accessibile. Nelle versioni a sfere il moto è fluido e la forza di scorrimento resta bassa anche sotto carico. Accuride Europe, per esempio, distingue chiaramente tra corsa parziale e corsa totale: le prime arrivano in genere al 75% della lunghezza chiusa, le seconde al 100%, con più accesso ma anche più ingombro e complessità costruttiva.
Quando il carico non deve solo scorrere ma anche rimanere ben guidato sotto sforzo, il dettaglio conta più del nome commerciale. Se il componente lavora come accesso a un vano, a un banco o a una macchina, io parto sempre da una domanda semplice: mi serve più apertura o più precisione di guida? Da qui si capisce subito se la soluzione telescopica è davvero quella giusta, oppure se conviene guardare a un’altra famiglia di guide.
Come scegliere corsa, portata e ingombri senza farsi ingannare dai numeri
Quando dimensiono questi componenti, non guardo mai solo il peso dichiarato. Mi servono almeno tre dati: portata, estensione e spazio laterale disponibile. Accuride Europe, nella propria classificazione standard, colloca le soluzioni light duty fino a 50 kg, le medium duty tra 51 e 99 kg e le heavy duty oltre i 100 kg, ma quel numero ha senso solo se coincido con le condizioni di prova previste dal produttore.
| Criterio | Cosa verifico | Errore tipico | Effetto pratico |
|---|---|---|---|
| Portata | Se è dinamica, su coppia di guide e con quale interasse | Usare il valore di catalogo come se valesse in ogni geometria | La guida sembra adatta, ma in esercizio si consuma o flette prima del previsto |
| Estensione | Se basta il 75% o serve il 100% | Scegliere una corsa troppo corta e ritrovarsi con accesso incompleto | Il vano resta parzialmente nascosto e la manutenzione diventa scomoda |
| Ingombro laterale | Lo spazio tra carrello e struttura | Scoprirlo solo in fase di montaggio | Serve rifare il progetto o ridurre la portata utile |
| Orientamento | Montaggio laterale o piano | Fissare sotto il vano una guida non pensata per quel montaggio | La portata cala in modo netto e il movimento perde stabilità |
Un altro dato che considero sempre è la distanza tra le guide. Nelle schede tecniche più serie la portata dinamica viene riferita a una coppia montata a 450 mm di distanza; se cambio questa geometria, il valore non resta identico. Anche la lunghezza disponibile conta: la regola pratica che uso è semplice, scelgo la guida più lunga che l’applicazione consente, perché migliora l’accesso e riduce gli artifici progettuali.
Se il vano deve aprirsi in modo quasi totale, la corsa piena ha senso. Se invece l’obiettivo è solo estrarre in modo ordinato un elemento, una corsa parziale può bastare e lascia più margine su costo, peso e ingombro. Da qui si passa al punto che spesso decide tutto in officina: il montaggio reale, non quello teorico.

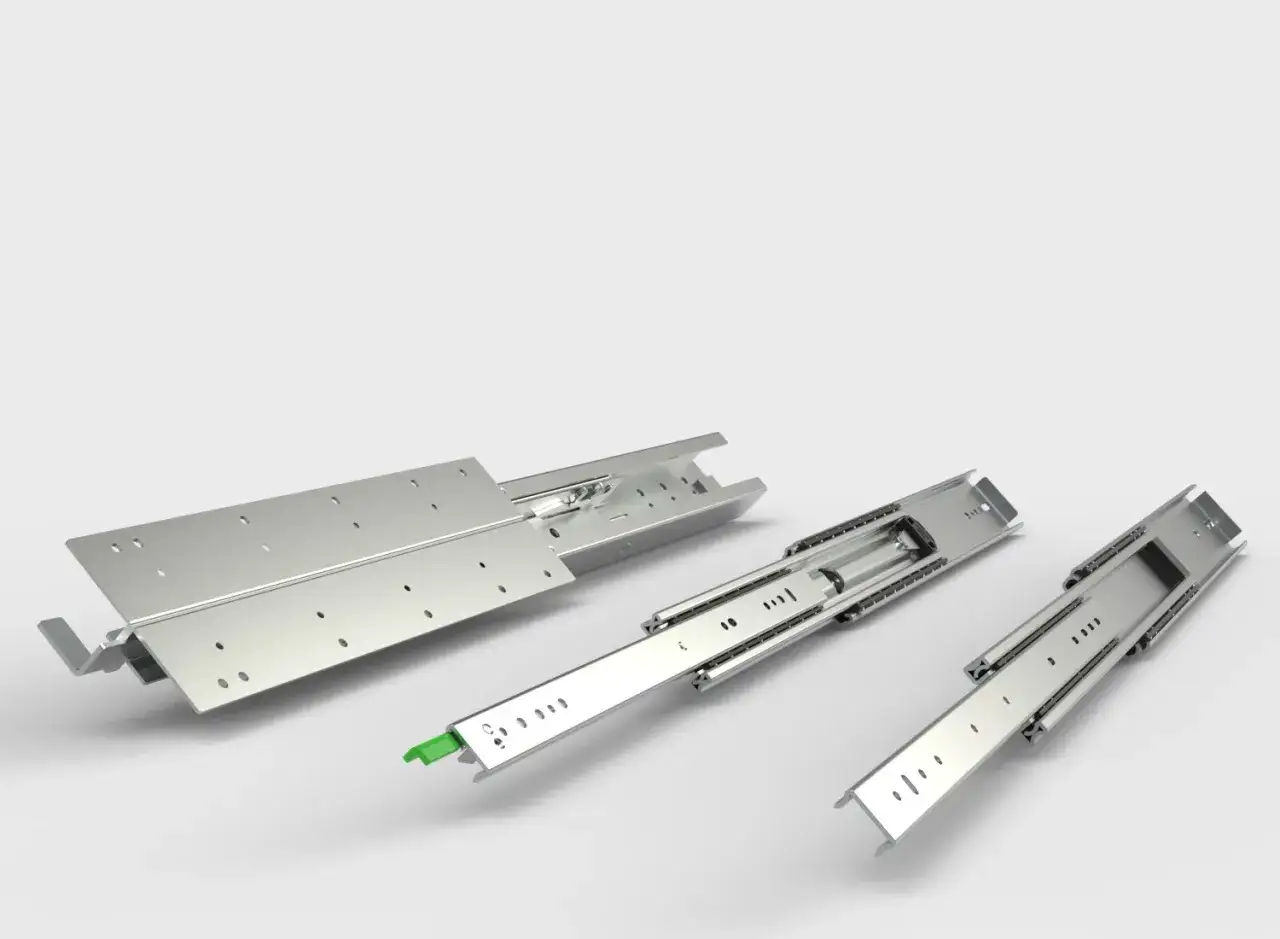

Montaggio e fissaggi che fanno la differenza nella vita utile
Il montaggio laterale, o verticale, resta la configurazione più sicura nella maggior parte dei casi. Quando la guida viene installata sotto il vano, cioè in piano, la portata si riduce in modo marcato: nelle note tecniche di Accuride il calo può arrivare a circa il 25% del valore laterale, e l’esempio che riportano è molto chiaro, da 60 kg si può scendere a 15 kg. Non è un dettaglio, è un cambio di progetto.
Per questo io tratto i fissaggi come parte del sistema, non come accessorio. La guida deve lavorare su superfici rigide, parallele e ben allineate, con viti e staffe adatte al carico e alle vibrazioni. Anche la posizione di montaggio conta: il punto ideale, sempre secondo il supporto tecnico di Accuride, sta tra un terzo e due terzi dell’altezza del cassetto, appena sotto la linea centrale. Su un cassetto poco profondo si può tollerare un piccolo scostamento, ma quando la struttura diventa più alta o più carica, il disallineamento si paga subito.
Se servono brackets, distanziali o inserti filettati, li considero parte del dimensionamento, non un rimedio dell’ultimo minuto. In presenza di vibrazioni, inoltre, verifico sempre il richiamo delle viti dopo i primi cicli di lavoro. In pratica, il miglior progetto meccanico può perdere qualità se il fissaggio è scelto “alla buona”. E proprio qui il tema passa dai montaggi all’ambiente in cui la guida dovrà lavorare.
Materiali e dettagli costruttivi che contano più della scheda commerciale
Nelle gamme industriali trovi quasi sempre tre grandi famiglie di materiali: acciaio zincato, acciaio inox e alluminio. Lo zincato è il compromesso più comune, adatto a impieghi generali e a un costo contenuto. L’inox ha senso quando l’umidità, i lavaggi o gli agenti aggressivi diventano un problema reale. L’alluminio, invece, entra in gioco quando il peso complessivo dell’assieme va contenuto, anche se di solito non è la prima scelta per i carichi più spinti.
| Materiale | Punti forti | Limiti | Uso tipico |
|---|---|---|---|
| Acciaio zincato | Versatile, economico, facile da integrare | Più esposto alla corrosione in ambienti severi | Officine, armadi tecnici, cassetti industriali |
| Acciaio inox | Buona resistenza alla corrosione e ai cicli di pulizia | Costo superiore | Ambienti umidi, washdown, applicazioni più aggressive |
| Alluminio | Peso ridotto | Portate in genere più contenute | Moduli leggeri e applicazioni sensibili alla massa |
Le gamme commerciali mostrano bene quanto sia ampia la forbice: si va da profili low-profile da 9,5 mm e circa 20 kg di portata a versioni stainless da 90 kg e soluzioni heavy-duty nell’ordine dei 140-160 kg, con temperature d’esercizio che in alcuni modelli si spingono da -20 °C a +70 °C. Questo mi dice una cosa semplice: non esiste una “guida migliore” in assoluto, esiste quella giusta per il contesto.
Un esempio interessante arriva da THK con la serie ATG, pensata per carichi elevati: le gole temprate e il profilo arcuato aiutano a sopportare meglio i piccoli disallineamenti di montaggio e a mantenere uno scorrimento più regolare. È il tipo di soluzione che ha senso quando l’applicazione è severa, come logistica, ferroviario o sistemi di trasferimento, non quando si cerca solo un cassetto ben fatto. Da qui si capisce perché il materiale e la geometria interna non siano dettagli secondari, ma parte della prestazione reale.
Dove rendono di più in officina e nelle macchine
Le applicazioni migliori sono quelle in cui serve accesso completo, uscita controllata e ripetibilità del movimento. In officina vedo rendere bene queste guide nei cassetti utensili, nei ripiani estraibili, nei moduli porta-componenti e nei banchi di preparazione. Quando il tecnico deve raggiungere il fondo del vano senza fare acrobazie, la corsa piena diventa un vantaggio concreto.
| Applicazione | Perché funziona bene | A cosa stare attenti |
|---|---|---|
| Cassetti utensili | Accesso rapido a tutto il contenuto | Portata reale e ripartizione del peso |
| Moduli estraibili per manutenzione | Serve aprire completamente per ispezionare | Fissaggi rigidi e corsa utile sufficiente |
| Carrelli e stazioni di assemblaggio | Aiuta a organizzare componenti e attrezzature | Ingombro laterale e stabilità sotto carico |
| Logistica e impieghi heavy-duty | Supporta carichi elevati e aperture frequenti | Ambiente, vibrazioni e durata del profilo |
Nei sistemi più impegnativi, come unità estraibili di servizio, piattaforme retrattili o parti mobili di macchine, la guida telescopica ha senso solo se il carico resta ragionevolmente centrato. Se il peso è molto sbilanciato o lavora come una mensola troppo sporgente, io inizio a valutare anche altre famiglie di guide o una diversa architettura del supporto. È una distinzione importante, perché non sempre il telescopico è la risposta più robusta, anche se sulla carta sembra il più comodo.
In altre parole, la guida giusta non è quella che “si muove di più”, ma quella che risolve davvero il compito meccanico senza aggiungere fragilità inutili. Ed è qui che si inseriscono gli errori progettuali più comuni.
Gli errori che vedo più spesso in progetto
Il primo errore è prendere la portata nominale come se fosse un numero universale. Non lo è. Vale per una certa lunghezza, una certa distanza tra le guide, un certo orientamento di montaggio e, spesso, per una coppia di componenti. Il secondo errore è scegliere solo in base alla corsa, dimenticando l’ingombro laterale e la necessità di fissaggi corretti.
- Sovrastimare il carico utile e ignorare il peso dinamico reale del contenuto.
- Montare in piano un modello non adatto e accorgersi troppo tardi del calo di portata.
- Sottovalutare l’allineamento, soprattutto su vani larghi o strutture non perfettamente rigide.
- Ignorare l’ambiente, per esempio polvere, umidità o variazioni termiche.
- Trascurare il tipo di blocco quando il modulo deve restare chiuso o aperto durante l’uso.
Il difetto più frequente, però, è un altro: si progetta la guida come pezzo isolato e non come parte di un assieme. Io preferisco pensare al sistema completo, cioè struttura, fissaggi, finitura, manutenzione e accessibilità. Questa impostazione evita molte correzioni a posteriori e spiega perché certi progetti, pur usando componenti validi, finiscono per funzionare peggio del previsto.
La scheda tecnica che controllerei prima di ordinare
Se devo ridurre al minimo il rischio di errore, prima dell’ordine verifico sempre questi punti. È una checklist semplice, ma in pratica elimina gran parte dei problemi che emergono dopo il montaggio.
- Portata dichiarata e condizioni di prova usate dal produttore.
- Lunghezza chiusa, corsa utile ed estensione richiesta dall’applicazione.
- Tipo di montaggio, laterale o piano, e relativa riduzione di capacità.
- Spazio laterale disponibile tra vano e struttura.
- Materiale e finitura in relazione a umidità, polvere e pulizia.
- Punti di fissaggio, tipo di vite e presenza di staffe o distanziali.
- Funzioni extra come hold-in, lock-out, disconnect o soft-close, se servono davvero.
Quando una sola di queste voci resta vaga, io non considero il progetto pronto. Chiedo il disegno d’assieme, verifico il comportamento in montaggio e, se serve, faccio un prototipo rapido prima di passare alla fornitura definitiva. È il modo più concreto per evitare giochi, corsa insufficiente e perdite di portata che emergono solo dopo l’assemblaggio.
