I componenti plc non sono mai solo una lista di moduli da montare nel quadro: sono l’ossatura che decide quanto un impianto sarà stabile, leggibile e facile da mantenere. Qui trovi una panoramica concreta degli elementi hardware di un PLC, di come interagiscono tra loro e di quali scelte contano davvero quando si progetta automazione per macchine e linee produttive.
Gli elementi essenziali da conoscere prima di scegliere un PLC
- La CPU esegue la logica, ma il comportamento del sistema dipende anche da memoria, alimentazione e diagnostica.
- Ingressi e uscite vanno dimensionati sul processo reale, non sul numero teorico di segnali.
- Rack, backplane e moduli di comunicazione incidono su espandibilità, cablaggio e manutenzione.
- Le interfacce di rete servono per HMI, drive, SCADA, teleassistenza e I/O remoti.
- La scelta giusta nasce da segnali, tempi di ciclo, ambiente di lavoro e margine di crescita.
Gli elementi che compongono un PLC industriale
Quando guardo un PLC, lo leggo sempre come un sistema composto da funzioni precise. Nei modelli compatti alcune di queste funzioni convivono nello stesso corpo; nei sistemi modulari, invece, ogni ruolo è affidato a un modulo dedicato. La differenza non è estetica: cambia il modo in cui si progetta il quadro, si fanno gli ampliamenti e si gestisce la manutenzione.
| Elemento | Funzione pratica | Perché conta davvero |
|---|---|---|
| CPU | Esegue il programma e governa il ciclo di scansione | Determina tempi di risposta, diagnostica e capacità di elaborazione |
| Memoria | Conserva programma, dati e parametri | Influenza la stabilità del controllo e la facilità di aggiornamento |
| Alimentatore | Fornisce tensione stabile ai moduli | Un’alimentazione pulita riduce guasti e comportamenti intermittenti |
| Moduli I/O | Collegano sensori e attuatori al controllore | Decidono come il PLC legge il campo e comanda il processo |
| Backplane o rack | Distribuisce alimentazione e comunicazioni interne | Rende il sistema espandibile e ordinato |
| Moduli di comunicazione | Collegano reti, supervisione e periferiche | Aprono l’integrazione con HMI, inverter, drive e sistemi SCADA |
| Porta di programmazione | Serve per caricamento, debug e manutenzione | È il punto operativo più utile in avviamento e assistenza |
Nella documentazione Omron dei controllori compatti si vede bene questa logica: CPU, memoria, I/O e comunicazione non sono blocchi separati per principio, ma funzioni che devono restare coerenti tra loro. In pratica, il primo errore da evitare è scegliere il formato prima di capire il processo. Capire questa struttura aiuta a leggere meglio il ciclo di scansione, che è il cuore del funzionamento.
CPU e memoria governano tempi, logica e diagnosi
La CPU è il centro operativo del PLC. Legge gli ingressi, esegue la logica e aggiorna le uscite secondo un ciclo continuo, chiamato ciclo di scansione. Più il processo richiede sincronismo, più la qualità di questo ciclo diventa importante. Io lo considero un dato progettuale, non un dettaglio tecnico.
La memoria, invece, non serve solo a “salvare il programma”. In un impianto ben fatto conserva anche dati di stato, ricette, parametri di macchina e, dove previsto, variabili retentive, cioè valori che restano disponibili anche dopo lo spegnimento. Se questa parte è sottodimensionata o mal gestita, il problema non si vede subito, ma emerge al primo aggiornamento o alla prima modifica del ciclo produttivo.
Il ciclo di scansione in pratica
Ogni scansione ha una sequenza precisa: lettura degli ingressi, esecuzione del programma, aggiornamento delle uscite, controlli di diagnostica. Questa logica è ciò che rende il PLC adatto all’automazione discreta. Quando devo valutare una CPU, guardo soprattutto quanto è prevedibile il comportamento sotto carico, non solo la potenza nominale dichiarata.
Watchdog e memoria retentiva
Il watchdog è una protezione interna che controlla se il ciclo dura troppo. Se qualcosa blocca l’elaborazione, il sistema può andare in allarme o in stop controllato. È un meccanismo semplice ma decisivo, perché in automazione il problema non è solo “far funzionare” la macchina, ma farla fermare nel modo giusto quando serve.
Da qui il passo successivo è naturale: capire come il PLC dialoga con il campo, cioè con sensori e attuatori reali.
Ingressi e uscite collegano il controllore al processo
Gli I/O sono il punto in cui il PLC smette di essere un calcolatore e diventa un controllore industriale. Gli ingressi raccolgono lo stato del processo, le uscite agiscono su motori, relè, valvole, lampade o inverter. Se questa parte è progettata male, il resto del sistema perde valore, anche con una CPU ottima.
Ingressi digitali e analogici
Gli ingressi digitali leggono stati netti, come un finecorsa, un pulsante o un sensore di presenza. Sono semplici e robusti, quindi ideali per gran parte della logica di macchina. Gli ingressi analogici, invece, interpretano grandezze continue come temperatura, pressione, livello o portata. Qui conta molto la qualità della conversione e la protezione dal rumore elettrico.
Leggi anche: Corsi Automazione Industriale PLC: Guida Completa alla Scelta
Uscite a relè, transistor e speciali
Le uscite a relè sono flessibili e facili da capire, ma non sono la scelta migliore quando servono frequenze elevate o commutazioni rapide. Le uscite a transistor sono più adatte a cicli intensivi e ad applicazioni veloci. Quando entra in gioco il conteggio impulsi, il posizionamento o il motion control, entrano in scena moduli speciali o ingressi veloci dedicati: è lì che si vede la differenza tra un impianto che “funziona” e uno che lavora bene.
Per orientarsi meglio, questa distinzione è spesso più utile di qualunque elenco commerciale:
- I/O digitali per logiche on/off, sicurezza base e comandi semplici.
- I/O analogici per variabili fisiche che cambiano in modo continuo.
- I/O veloci per encoder, conteggio e sincronismi stretti.
- Moduli speciali per funzioni che non conviene caricare sulla CPU principale.
Quando il campo cresce, però, non basta più distinguere i segnali. Diventa decisivo anche il modo in cui il sistema è alimentato e interconnesso.

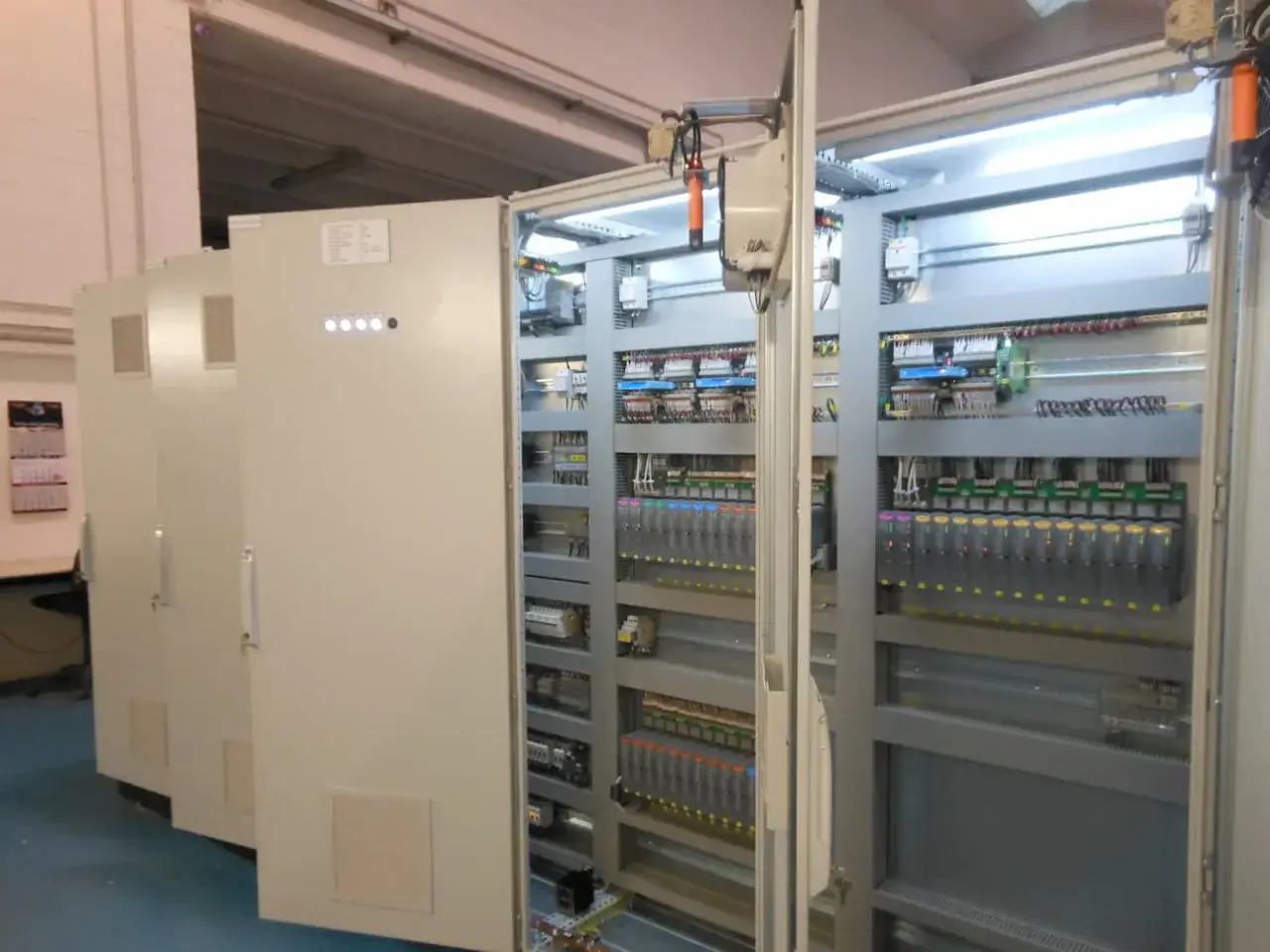

Alimentazione, rack e bus di fondo danno stabilità all’insieme
L’alimentatore non è una semplice formalità. Deve reggere il carico dei moduli, sopportare l’ambiente elettrico del quadro e mantenere stabile la tensione anche quando l’impianto commuta carichi disturbanti. Nei compatti moderni è frequente trovare alimentazione a 24 V CC, perché si integra bene con sensori e dispositivi di campo, ma la scelta corretta dipende sempre dall’architettura dell’impianto.
Nei sistemi modulari entrano in gioco rack e backplane, cioè la base fisica e il bus interno su cui si inseriscono i moduli. Questo schema facilita l’espansione, ma richiede ordine nel layout e attenzione alla dissipazione termica. Una disposizione disordinata crea problemi di manutenzione prima ancora che problemi elettrici.
La documentazione tecnica di Schneider Electric sui controller compatti, per esempio, mostra bene quanto siano importanti insieme I/O, porte di rete e organizzazione del corpo macchina. È una lezione utile: non serve solo “avere” i moduli giusti, serve montarli in un sistema leggibile, testabile e sostituibile.
Una volta chiarita la struttura fisica, resta un altro punto che oggi pesa moltissimo nella progettazione: la comunicazione.
Comunicazione e programmazione rendono il sistema davvero utile
Un PLC senza comunicazione fa il suo lavoro locale, ma resta limitato. Oggi l’automazione deve dialogare con HMI, inverter, robot, sistemi di supervisione e, in molti casi, con diagnostica remota. Le interfacce più comuni restano Ethernet e seriale, ma la scelta reale dipende dal parco macchine, dai protocolli già presenti e dalla necessità di integrazione futura.
La porta di programmazione, spesso USB o Ethernet, è fondamentale nelle fasi di avviamento e manutenzione. È il punto da cui si caricano i programmi, si leggono i diagnostici, si fanno i backup e si interviene in campo quando il tempo è poco. Qui non cerco mai il numero massimo di porte, ma la combinazione più pulita tra semplicità e accessibilità.
In alcune famiglie compatte, come mostra la scheda tecnica del TM241 di Schneider Electric, convivono I/O integrati e più canali di comunicazione, con porte seriali, Ethernet, CANopen e USB mini-B. Questo è un buon esempio di come il PLC sia diventato un nodo di rete prima ancora che un semplice controllore locale.
Capire la comunicazione è utile, ma la domanda decisiva resta un’altra: quale configurazione ha senso per la tua macchina?
Come scelgo i moduli giusti per un impianto di automazione
Quando progetto o valuto un PLC, parto sempre dal processo, non dal catalogo. Prima individuo i segnali, poi i tempi di risposta, poi l’ambiente di lavoro e infine il margine di espansione. Questo ordine mi evita acquisti sovradimensionati o, peggio, sistemi troppo stretti da aggiornare dopo pochi mesi.
| Scenario | Scelta più sensata | Motivo pratico |
|---|---|---|
| Macchina piccola e stabile | PLC compatto con I/O integrati | Riduce ingombro, cablaggio e tempi di avviamento |
| Linea con molte espansioni future | PLC modulare con rack e slot liberi | Evita rifacimenti del quadro quando aumentano i segnali |
| Processo con misure continue | Moduli analogici dedicati | Migliora precisione e lettura delle variabili fisiche |
| Conteggio rapido o assi | I/O veloci o moduli motion | Serve per impulsi, sincronismi e posizionamenti affidabili |
| Impianto distribuito | I/O remoti su rete | Riduce il cablaggio e semplifica l’architettura del quadro |
Ci sono anche tre controlli che io non salto mai: compatibilità elettrica tra sensori e moduli, disponibilità di diagnostica a bordo e spazio reale per ventilazione e manutenzione. Se uno di questi tre punti manca, il risparmio iniziale si trasforma quasi sempre in costo operativo.
Da qui l’ultimo passo è quello che fa davvero la differenza sul campo: verificare che il progetto non resti corretto solo sulla carta.
Le verifiche che evitano problemi in quadro e in campo
Prima di chiudere un quadro, controllo sempre alcune cose molto concrete. L’alimentazione deve essere stabile e protetta; i cavi di potenza e segnale vanno separati; la messa a terra deve essere coerente con l’intero impianto; le etichette devono permettere una manutenzione rapida anche a chi non ha progettato il sistema. Sono dettagli poco glamour, ma fanno risparmiare ore di fermo.
- Verificare tensione e corrente richieste da CPU, moduli e periferiche.
- Lasciare margine per espansioni e dissipazione termica.
- Controllare la qualità dei segnali analogici e la schermatura dei cavi.
- Testare la diagnostica prima della messa in produzione.
- Salvare una copia del programma e della configurazione hardware.
Quando il PLC è ben dimensionato, il vantaggio non è solo tecnico ma operativo: meno errori in avviamento, manutenzione più rapida e modifiche future meno invasive. Se devo riassumere la logica di progetto in una frase, direi che contano meno i moduli “più ricchi” e molto di più quelli che rispondono davvero al processo. È questo il punto in cui l’automazione smette di essere teoria e diventa una macchina affidabile.
