Le leghe di alluminio sono scelte quando servono leggerezza, resistenza alla corrosione e una lavorabilità che in officina fa davvero la differenza. Nel linguaggio tecnico, con il termine aluminum alloy si indica una famiglia molto ampia di materiali che non si comportano tutti nello stesso modo: cambiano saldabilità, risposta al trattamento termico, finitura superficiale e tenuta nel tempo. Qui trovate una panoramica pratica per capire quali proprietà contano davvero, come si leggono le principali famiglie e in quali applicazioni conviene usarle.
Le informazioni essenziali da tenere a mente
- L’alluminio puro è molto leggero e duttile, ma per usi strutturali servono leghe con elementi di aggiunta e uno stato metallurgico corretto.
- La densità tipica resta intorno a 2,7 g/cm3, quindi il vantaggio peso è reale rispetto all’acciaio.
- Le serie 5xxx e 6xxx sono spesso le più pratiche per pezzi saldati, estrusi e componenti esposti a corrosione.
- Le serie 2xxx e 7xxx offrono più resistenza, ma chiedono più attenzione su corrosione e saldatura.
- Per scegliere bene non basta il numero della lega: contano anche temper, processo produttivo, ambiente di lavoro e finitura finale.
- Nel dubbio, la specifica giusta deve dire almeno lega, stato di fornitura e destinazione d’uso del pezzo.
Che cosa cambia davvero in una lega di alluminio
L’alluminio puro è morbido, molto duttile e facile da formare, ma da solo non basta quando il pezzo deve reggere carichi, vibrazioni o cicli termici. Basta aggiungere rame, magnesio, silicio, manganese o zinco per modificare in modo netto resistenza meccanica, durezza, saldabilità, resistenza alla corrosione e comportamento in lavorazione. È qui che il materiale smette di essere “solo leggero” e diventa una scelta ingegneristica vera.
Io parto sempre da una distinzione semplice: la composizione decide il potenziale della lega, mentre il trattamento termico e la deformazione plastica decidono quanto di quel potenziale viene davvero sfruttato. In pratica, due materiali con la stessa famiglia nominale possono comportarsi in modo diverso se cambiano temper, laminazione o invecchiamento. È il motivo per cui una sigla non racconta mai tutta la storia del pezzo.
Dal punto di vista pratico, i vantaggi principali restano tre: peso contenuto, buona resistenza alla corrosione e ottima lavorabilità. Il limite da non dimenticare è altrettanto semplice: rispetto all’acciaio la rigidezza è più bassa, quindi spesso bisogna compensare con geometrie più intelligenti, profili nervati o spessori adeguati. Da qui nasce la scelta delle famiglie più adatte al lavoro reale, non solo alla scheda materiale.
Con questo in mente, ha senso passare alle serie più usate e capire perché alcune dominano in officina mentre altre restano per applicazioni specialistiche.
Le famiglie principali e quando hanno senso
Nel linguaggio industriale, The Aluminum Association segnala la serie 6xxx come una delle più versatili per estrusi e applicazioni strutturali. In Europa la logica è molto simile: si sceglie la famiglia in base a resistenza, corrosione, formabilità e saldabilità, non in base al nome commerciale del prodotto.
| Famiglia | Caratteristiche utili | Limiti principali | Usi tipici |
|---|---|---|---|
| 1xxx | Elevata purezza, ottima conducibilità e formabilità | Bassa resistenza meccanica | Conduttori, scambiatori, elementi chimici, rivestimenti |
| 3xxx | Buona formabilità, discreta resistenza alla corrosione | Resistenza moderata | Lamiera, scambiatori di calore, pannelli, utensili domestici |
| 5xxx | Ottima resistenza alla corrosione, buona saldabilità, buon compromesso resistenza/ductilità | Non è la scelta giusta se serve massima resistenza | Ambiente marino, chassis, serbatoi, carpenteria leggera |
| 6xxx | Trattabile termicamente, versatile, formabile, saldabile, buona resistenza alla corrosione | In genere meno resistente di 2xxx e 7xxx | Estrusi, telai, profili architettonici, componenti strutturali, truck e marine frames |
| 2xxx | Alta resistenza e buona tenacità | Resistenza atmosferica inferiore, spesso richiede protezione superficiale | Aerospazio e parti molto sollecitate |
| 7xxx | Resistenza molto elevata | Saldatura più critica e sensibilità maggiore a corrosione e criccatura | Componenti aeronautici e strutture ad alte prestazioni |
Leggi anche: Bronzo alluminio - Guida completa: proprietà e usi industriali
Leghe lavorate e leghe da fonderia
Un’altra distinzione utile è quella tra leghe lavorate e leghe da fonderia. Le prime sono pensate per laminazione, estrusione o forgiatura; le seconde per ottenere geometrie più complesse in colata. Nella pratica, i componenti fusi dominano quando la forma è complicata e il numero di pezzi è alto, mentre le leghe lavorate sono più adatte a profili, piastre, barre e particolari meccanici da ricavare per asportazione di truciolo.
Per le fusioni, gli Al-Si sono molto diffusi perché garantiscono buona colabilità; quando invece il pezzo deve essere estruso o piegato, la scelta si sposta quasi sempre su famiglie come 5xxx e 6xxx. Questa differenza spiega perché due pezzi entrambi “in alluminio” possano avere costi, tolleranze e prestazioni molto diversi.
Capire la famiglia giusta è il primo filtro; il passo successivo è capire quali proprietà contano davvero quando il pezzo entra in lavorazione o in servizio.
Le proprietà che fanno la differenza in officina e in servizio
Quando valuto una lega, non mi fermo mai alla resistenza a trazione. Guardo quattro aree: peso specifico, corrosione, lavorabilità e comportamento al calore. Sono queste a decidere se il materiale sarà facile da produrre, semplice da montare e affidabile dopo mesi o anni di uso.
| Proprietà | Perché conta | Effetto pratico |
|---|---|---|
| Densità bassa | Riduce massa e inerzia del componente | Utensili, telai, carter e strutture diventano più leggeri senza cambiare completamente il progetto |
| Corrosione | Influenza vita utile e manutenzione | 5xxx e 6xxx sono spesso preferite in esterno o in ambiente umido |
| Saldabilità | Determina qualità e ripetibilità dei giunti | Le serie non trattabili termicamente si saldano in genere con meno problemi; 6xxx e 7xxx richiedono più controllo |
| Trattamento termico | Permette di regolare la resistenza | Un T6 non è equivalente a un T4 o a un O: cambiano duttilità, durezza e spesso anche il comportamento in piega |
| Lavorabilità | Influenza truciolo, finitura e tempi ciclo | Una lega troppo tenera può impastare, una troppo dura può aumentare usura utensile e rischio di bave |

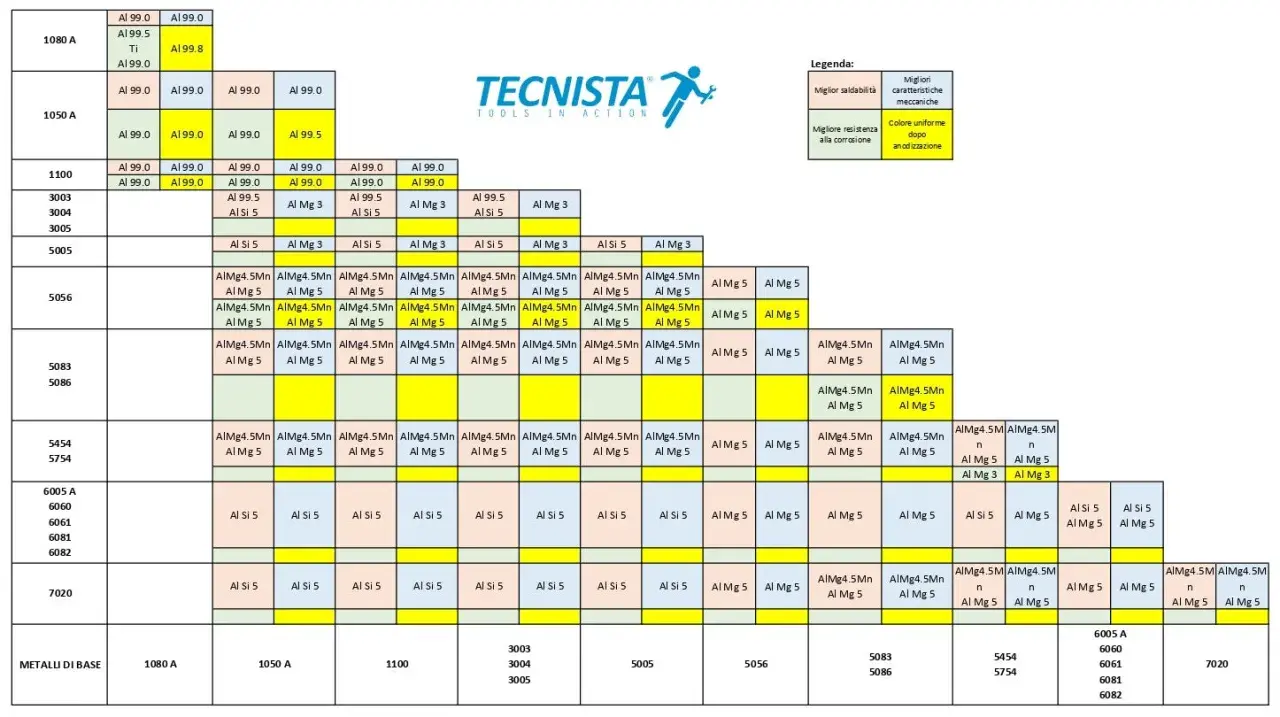

Un aspetto spesso sottovalutato è la saldatura. Le leghe non induribili per precipitazione, come molte 1xxx, 3xxx e 5xxx, hanno in genere un comportamento più lineare; le 6xxx e soprattutto molte 7xxx possono essere sensibili alla criccatura di solidificazione e alla perdita di prestazioni nella zona termicamente alterata. In termini pratici significa che il giunto non va valutato solo “se tiene”, ma anche su quanto resta forte dopo il calore introdotto.
La stessa logica vale per il trattamento superficiale. Anodizzazione e verniciatura non servono a coprire una scelta sbagliata: migliorano protezione e aspetto, ma non compensano una lega inadatta all’ambiente o al tipo di sollecitazione. Da qui si passa naturalmente agli impieghi concreti, dove queste differenze diventano evidenti.
Dove si usano davvero e perché alcune scelte si ripetono
Le applicazioni più intelligenti sono quelle in cui la lega segue il processo, non il contrario. Nei profili architettonici e nelle strutture leggere si vede spesso la serie 6xxx perché unisce estrudibilità, resistenza moderata e buona resa estetica. Nei componenti esposti ad acqua salata o a umidità costante, le 5xxx sono molto forti sul piano della corrosione e della saldabilità. Quando il progetto punta alla massima resistenza specifica, entrano in gioco 2xxx e 7xxx, soprattutto in ambito aeronautico o in parti altamente sollecitate.
Nella meccanica di precisione, io vedo spesso l’alluminio vincere su supporti, telai macchina, piastre di riferimento, carter, staffe, guide secondarie, gusci di protezione e componenti per automazione. Qui il vantaggio non è solo il peso: è la facilità con cui il materiale può essere fresato, anodizzato, assemblato e sostituito senza complicare troppo il ciclo produttivo.
Per fare esempi concreti: una lega 6xxx è molto sensata per un profilato strutturale che deve essere estruso, tagliato e assemblato in tempi rapidi; una 5xxx è più prudente se il pezzo lavora vicino al mare o deve essere saldato spesso; una 7xxx è giustificata quando la priorità assoluta è la resistenza e il progetto accetta maggiori vincoli di lavorazione. In altre parole, non esiste “la lega migliore” in astratto, esiste la lega più coerente con il servizio richiesto.
Questo porta alla domanda che, in pratica, decide il successo del progetto: come scelgo il materiale giusto senza andare per tentativi?
Come scegliere la lega giusta per un pezzo
Quando devo specificare una lega, seguo una sequenza molto semplice. Prima definisco il carico, poi l’ambiente, poi il processo produttivo, e solo alla fine penso alla finitura. Se invertite l’ordine, il rischio è scegliere un materiale bello sulla carta ma scomodo da produrre o poco stabile in esercizio.
- Carico e rigidezza: serve resistenza alta o basta un compromesso più leggero? Se la rigidezza è critica, potrebbe servire aumentare la sezione o cambiare materiale.
- Ambiente: acqua, sale, agenti chimici, temperatura o cicli termici cambiano molto la scelta.
- Processo: estrusione, lamiera, fresatura, piega, fusione o forgiatura non tollerano tutti le stesse leghe.
- Giunzione: saldatura, rivettatura, incollaggio o assemblaggio meccanico cambiano l’assetto finale.
- Finitura: anodizzazione, verniciatura o lavorazione estetica richiedono superfici e composizioni compatibili.
- Norma e fornitura: in Europa e in Italia conviene specificare la designazione della lega e il temper, non solo il nome generico del materiale.
Qui vale una regola che mi torna utile quasi sempre: se il pezzo deve essere estruso e restare saldabile, parto dalle 6xxx; se deve essere saldato spesso e vivere in ambiente aggressivo, guardo prima le 5xxx; se serve il massimo della resistenza e la saldatura è secondaria, considero 7xxx o 2xxx. Per ordini e capitolati europei la sigla completa, per esempio EN AW-xxxx con il temper corretto, evita equivoci molto costosi.
Un altro dettaglio che fa la differenza è la temperatura di esercizio. Alcune leghe mantengono bene le prestazioni a temperatura ambiente ma cambiano comportamento quando il componente lavora vicino a sorgenti calde, zone di saldatura o cicli termici ripetuti. Se il pezzo non vive solo in laboratorio, questo punto merita più attenzione di quanta ne riceva di solito.
La scelta corretta, però, non si gioca solo sulle virtù del materiale: bisogna anche evitare gli errori che fanno perdere tempo, denaro e qualità.
Gli errori che vedo più spesso quando si lavora con l’alluminio
Il primo errore è giudicare tutto dalla resistenza a trazione. Una lega molto forte può essere scomoda da saldare, più delicata in corrosione o meno adatta a una piega stretta. Il secondo è ignorare il temper: una 6xxx in T6 e la stessa lega in uno stato più duttile non sono equivalenti nella produzione reale.
Il terzo errore è trattare la saldatura come un passaggio neutro. In realtà la zona termicamente alterata può perdere durezza, cambiare microstruttura e diventare il punto debole del pezzo. Su alcune 7xxx il problema è ancora più marcato, perché la sensibilità alla criccatura può obbligare a ripensare il processo prima ancora di scegliere il metallo d’apporto.
C’è poi il tema della corrosione galvanica, che in officina viene spesso sottovalutato. Se l’alluminio è accoppiato a rame, acciai o altri metalli in presenza di umidità, la scelta dei materiali di contatto e del trattamento superficiale non è un dettaglio estetico ma una decisione di durata. Io lo considero un punto di progetto, non una correzione da fare alla fine.
Anche la lavorazione meccanica crea fraintendimenti: una lega troppo tenera può impastare il tagliente, una troppo dura può far crescere il consumo utensile e lasciare superfici meno pulite. La soluzione non è “cambiare macchina” a caso, ma allineare lega, utensile, lubrorefrigerazione e strategia di taglio.
Se questi limiti sono chiari, la scelta diventa molto più solida. E a questo punto resta un ultimo elemento che vale la pena tenere presente anche quando l’obiettivo è solo tecnico.
Il dettaglio finale che vale quando conta anche il ciclo di vita
Se il progetto guarda anche a costo totale, manutenzione e sostenibilità, l’alluminio ha un vantaggio concreto: si ricicla bene e mantiene le sue proprietà fondamentali anche dopo più cicli. European Aluminium stima che il riciclo richieda circa il 5% dell’energia necessaria per produrre il metallo primario, quindi la scelta del materiale non pesa solo sulla produzione iniziale ma anche sul bilancio del ciclo di vita.
Per me il controllo finale, prima di chiudere un disegno o una distinta, è sempre lo stesso: lega giusta, temper giusto, processo giusto, ambiente giusto. Se questi quattro punti tornano, il componente tende a funzionare senza sorprese; se uno solo di questi è debole, di solito il problema emerge dopo, quando correggerlo costa molto di più.
In pratica, l’alluminio dà il meglio quando non lo si sceglie per abitudine ma per coerenza tecnica: la serie corretta, lo stato metallurgico corretto e il processo corretto trasformano un materiale leggero in una soluzione davvero affidabile per meccanica di precisione, carpenteria leggera e componenti strutturali.
