La scelta tra 304 e 316 cambia davvero il risultato quando il pezzo lavora in presenza di umidità, sali, detergenti aggressivi o cicli di lavaggio frequenti. Nel confronto tra acciaio 304 vs 316, la differenza non sta solo nel prezzo: conta soprattutto quanto il materiale deve resistere alla corrosione, quanto sarà saldato e quanto margine hai in officina per lavorazioni, finiture e manutenzione. In questo articolo metto ordine tra composizione, comportamento reale e criteri pratici di scelta.
La scelta giusta dipende soprattutto da ambiente, cloruri e lavorazione
- Il 304 è il classico inox “generico”: ottimo per molti impieghi interni, alimentari e decorativi.
- Il 316 aggiunge molibdeno, che migliora la resistenza a cloruri, spruzzi salini e corrosione localizzata.
- In ambienti molto ossidanti, come alcuni acidi nitrico o cromico, il 304 può comportarsi meglio del 316.
- Per strutture saldate si usano spesso le versioni a basso tenore di carbonio, cioè 304L e 316L.
- Se ci sono caldo, cloruri e fessure strette, il problema può superare i limiti di entrambi.
- La scelta corretta dipende più dal servizio reale che dalla sola sigla di catalogo.

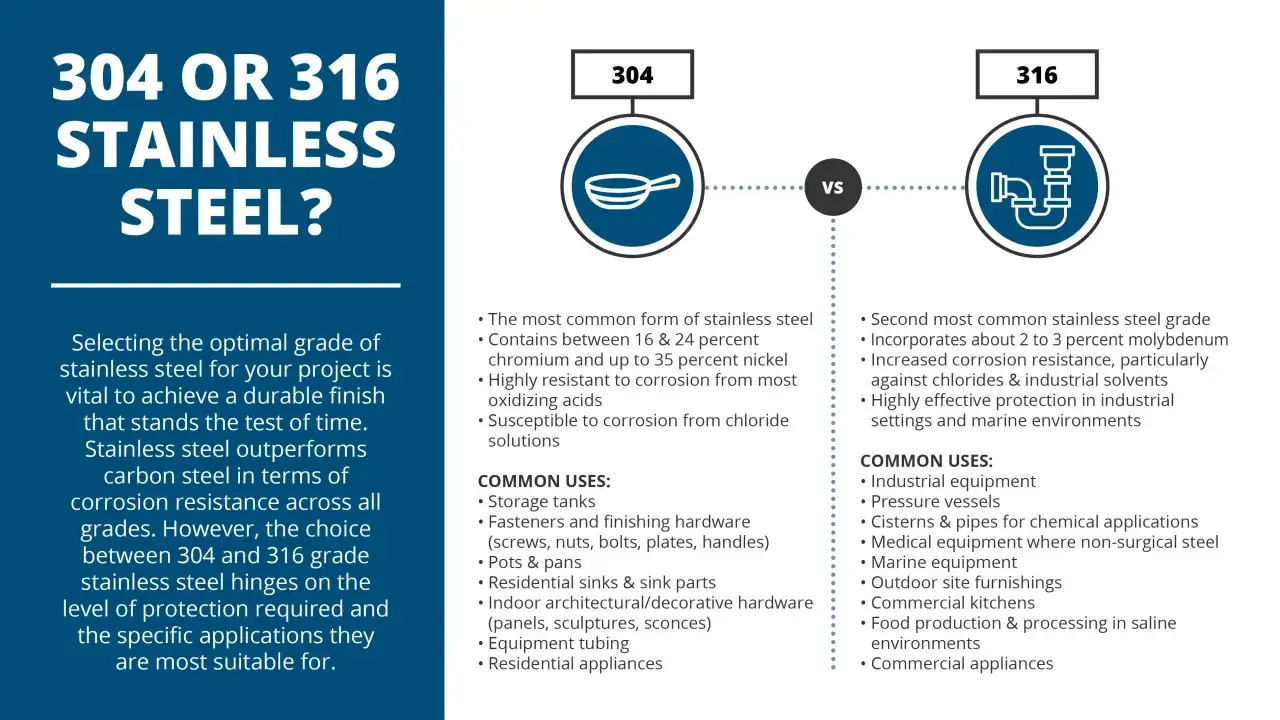

La differenza che conta davvero
Io partirei da qui: 304 e 316 sono entrambi acciai inossidabili austenitici, quindi condividono duttilità, buona formabilità e una lavorabilità industriale ormai ben conosciuta. La vera separazione non è strutturale, ma chimica: il 316 introduce molibdeno e, in molte specifiche, una resistenza superiore nelle condizioni che fanno soffrire l’inox standard.
Tradotto in modo pratico, il 304 è spesso sufficiente quando l’ambiente è pulito, poco aggressivo e facilmente lavabile. Il 316 entra in gioco quando l’acqua contiene cloruri, quando l’atmosfera è salina o quando le superfici restano bagnate e non si asciugano bene. È qui che il materiale smette di essere una voce di capitolato e diventa una scelta di affidabilità. Da questa base conviene leggere anche la composizione, perché lì si vede perché i due gradi non si comportano allo stesso modo.
Composizione e sigle che trovi in catalogo
Nel linguaggio comune il 304 è spesso chiamato 18/8, cioè circa 18% di cromo e 8% di nichel. Il 316 resta nella famiglia degli austenitici, ma aggiunge molibdeno e porta il nichel a valori tipici intorno all’11%, per questo viene scelto quando serve più margine contro la corrosione localizzata.
In Europa, sul materiale reale incontrerai spesso le sigle EN: il 304 corrisponde tipicamente a 1.4301, mentre il 316 si trova nella famiglia 1.4401/1.4404. Nelle lavorazioni saldate, in particolare, le versioni con la L finale sono molto comuni perché tengono meglio il colpo termico e riducono il rischio di sensibilizzazione. Il motivo è tecnico: tra 550 e 850 °C il materiale è più esposto alla formazione di carburi di cromo ai bordi di grano, e conviene ridurre al minimo il tempo in quella fascia. Non è un dettaglio da purista: per molti componenti di precisione è proprio questo a fare la differenza tra un pezzo che dura e uno che inizia a macchiarsi vicino alle saldature.
| Criterio | 304 | 316 | Impatto pratico |
|---|---|---|---|
| Composizione di base | 18% Cr, 8% Ni circa | Cr e Ni simili, con aggiunta di Mo | Il 316 ha più difesa contro alcuni agenti aggressivi |
| Resistenza alla corrosione | Molto buona in ambienti ordinari | Più robusta in presenza di cloruri | Il vantaggio emerge quando l’ambiente è davvero severo |
| Proprietà meccaniche | Molto simili al 316 | Molto simili al 304 | La scelta non si fa per la “forza” del materiale |
| Lavorazione | Più semplice da gestire nella maggior parte dei casi | Leggermente più esigente in alcune lavorazioni | Parametri e utensili contano più della sigla |
| Costo | Più contenuto | Più alto | Il molibdeno pesa sul prezzo finale |
La chiave è questa: la composizione non ti dice solo “quanto è nobile” il materiale, ma anche dove tende a pagare pegno. Ed è proprio sulla corrosione che la differenza diventa davvero tangibile.
Corrosione, cloruri e dove il 316 fa la differenza
Quando il problema sono cloruri, il 316 è quasi sempre il primo passo corretto dopo il 304. Il molibdeno aiuta a migliorare la resistenza a pitting e corrosione in fessura, cioè gli attacchi localizzati che si innescano su punti piccoli ma possono diventare molto rapidi. In pratica, non parliamo di una “corrosione uniforme e lenta”, ma di piccoli punti deboli che si trasformano in un difetto serio. Se vuoi un indice rapido, il PREN cresce con cromo, molibdeno e azoto; non sostituisce un test reale, ma spiega bene perché il 316 parte avvantaggiato nei cloruri.
Questo spiega perché il 316 venga preferito vicino al mare, in ambienti con spruzzi salini, in impianti lavati spesso con detergenti aggressivi o in alcune attrezzature alimentari esposte a salamoie e sali. Anche le piscine e le zone sotto isolamento termico meritano attenzione: il rischio non è solo la presenza dei cloruri, ma la combinazione tra cloruri, calore e ristagno. Sopra i 60 °C il rischio di stress corrosion cracking cresce in modo netto; in alcuni ambienti piscina, il problema può comparire già a temperature molto più basse, attorno ai 30 °C. Per la corrosione uniforme, io considero come riferimento pratico il limite di circa 0,1 mm/anno oltre il quale la scelta va rivalutata con attenzione.
C’è però un punto che molti semplificano troppo: il 316 non è sempre migliore del 304. In ambienti fortemente ossidanti, come alcuni acidi nitrico o cromico, il 304 può risultare più adatto. Quindi la regola giusta non è “scegli il 316 e sei al sicuro”, ma “capisci quale agente chimico governa davvero il servizio”. Da qui si passa subito al tema che in officina pesa quanto la chimica: come si lavora e si salda il materiale senza rovinare il vantaggio che hai pagato.
Lavorazione, saldatura e finitura in officina
Dal punto di vista della meccanica di precisione, 304 e 316 si comportano in modo simile come famiglia, ma non identico nei dettagli operativi. Il 316 tende a essere un po’ più esigente in taglio e finitura perché la presenza di molibdeno e la risposta all’incrudimento possono richiedere più attenzione su avanzamenti, lubrorefrigerazione e controllo del calore. Non è un materiale “difficile” in assoluto, ma non perdona i parametri tirati a caso.
Quando lavoro su inox austenitici, guardo sempre tre cose: taglio pulito, evacuazione del truciolo e temperatura. Se l’utensile sfrega invece di tagliare, il bordo si indurisce e tutto peggiora: finitura più ruvida, usura più rapida e rischio di alterare la superficie proprio dove ti serve precisione. Nella saldatura il discorso si sposta sulla zona termicamente alterata, che è la fascia attorno al cordone dove il materiale ha subito il ciclo termico e può diventare il punto più fragile se la procedura non è corretta.
- Usa utensili affilati e geometrie adatte agli inox austenitici.
- Evita soste inutili in passata: il calore locale è nemico della finitura.
- Rimuovi ossidi di saldatura e tinture termiche, perché riducono la resistenza alla corrosione.
- Se l’applicazione è critica, privilegia le versioni L e una passivazione coerente con il processo.
- Non contaminare la superficie con particelle di acciaio al carbonio: bastano pochi residui per creare falsi difetti di corrosione.
In pratica, il materiale giusto può perdere valore se la lavorazione è trascurata. Ed è per questo che la scelta finale non andrebbe mai separata dal contesto d’uso.
Quando conviene uno e quando l’altro
Se dovessi ridurre tutto a una decisione rapida, direi così: 304 per ambienti ordinari, 316 quando ci sono cloruri, umidità persistente o esigenze di durata superiore. Ma questa formula funziona solo se non la prendi come slogan. Il pezzo reale, infatti, vive in un mix di condizioni: lavaggi, vibrazioni, saldature, fessure, depositi, prodotti chimici e temperatura.
Per orientarti meglio, io uso spesso questo schema mentale:
- 304 per arredi tecnici, strutture interne, coperture, componenti non esposti a sali e molte attrezzature alimentari standard.
- 316 per componenti vicino al mare, linee di processo con detergenti aggressivi, vasche, raccordi, pompe e parti esposte a spruzzi o ristagni salini.
- 304 può bastare anche all’esterno, se l’ambiente è pulito e la manutenzione è regolare.
- 316 non basta da solo se il progetto crea fessure strette, depositi o zone scarsamente lavabili.
- Se il servizio è davvero severo, ha senso valutare anche duplex o altri gradi più resistenti, invece di forzare il 316 oltre il suo campo naturale.
Per il settore food, questa distinzione è molto concreta: il 304 resta il materiale più comune per molte applicazioni, mentre il 316L entra quando entrano in gioco salamoie, salse aggressive, lavaggi intensi o una richiesta di resistenza più alta. Il punto non è fare il salto di grado per prudenza generica, ma allineare il metallo allo sporco, ai sali e ai cicli di pulizia che il pezzo dovrà sopportare. Da qui nasce l’ultima regola che uso per evitare scelte troppo costose o, peggio, troppo deboli.
La regola pratica che uso per non sbagliare scelta
Se l’ambiente è asciutto, pulito e facilmente controllabile, partire dal 304 ha senso. Se invece il pezzo lavora con cloruri, umidità costante, fessure o manutenzione incerta, io salgo subito al 316 e verifico se basta davvero. E quando il servizio è caldo e aggressivo, soprattutto con sali, considero seriamente un materiale ancora più adatto, perché il vero errore non è scegliere il 304 o il 316: è fermarsi a una sigla senza leggere il contesto.
In officina, questa disciplina fa risparmiare tempo, rilavorazioni e discussioni inutili sulle macchie che compaiono mesi dopo. Se vuoi una scelta robusta, pensa sempre a tre domande: che cosa tocca il pezzo, per quanto tempo resta bagnato e quanto è semplice pulirlo davvero.
