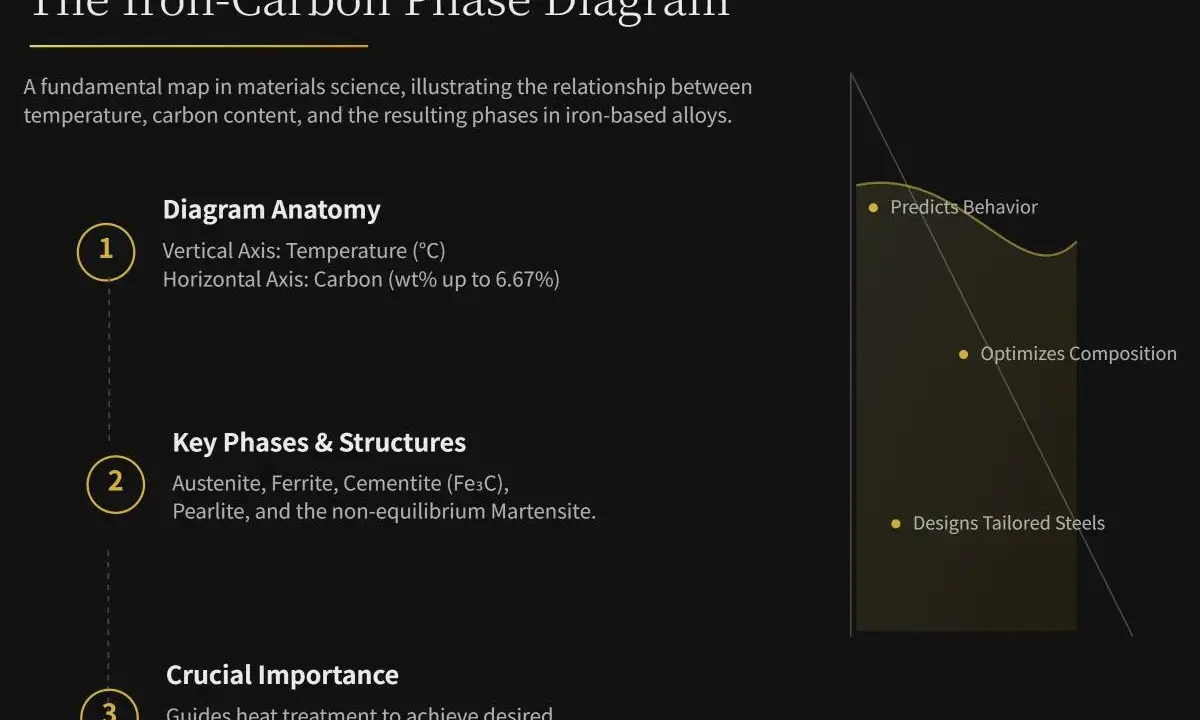

Il diagramma ferro-carbonio è la mappa di base per capire come si comportano acciai e ghise al variare della temperatura e del tenore di carbonio. In questo articolo lo leggo in modo pratico: cosa mostra, come si interpreta, quali microstrutture produce e perché conta davvero in officina e nei trattamenti termici. Mi concentro sui punti che servono a chi lavora con i materiali metallici e vuole passare dalla teoria a decisioni utili.
I punti che contano davvero quando leggi il Fe-C
- Il diagramma descrive l’equilibrio tra ferro e carbonio e aiuta a prevedere le fasi presenti a una certa temperatura.
- La versione usata in metallurgia pratica è quasi sempre quella metastabile Fe-Fe3C, non il diagramma stabile con la grafite.
- I riferimenti chiave sono 727°C, circa 1148°C e il limite di circa 2,11% di carbonio per separare acciai e ghise.
- La perlite non è una fase singola, ma un costituente microstrutturale formato da ferrite e cementite.
- Il diagramma è utile per capire trattamenti termici e lavorabilità, ma non basta da solo per descrivere raffreddamenti rapidi.
Che cosa racconta davvero il sistema ferro-carbonio
Se lo guardo con occhio tecnico, il diagramma Fe-C non è una tavola decorativa da manuale: è una mappa di equilibrio che dice quali fasi sono stabili a una certa temperatura e a una certa percentuale di carbonio. Le fasi davvero importanti, in questa lettura, sono la ferrite α, l’austenite γ, la ferrite δ e il carburo di ferro Fe3C, cioè la cementite.
Le fasi da riconoscere subito
La ferrite α ha struttura cubica a corpo centrato, contiene pochissimo carbonio ed è morbida e duttile. L’austenite γ ha struttura cubica a facce centrate, dissolve molto più carbonio e diventa la fase chiave quando si progettano trattamenti termici. La cementite, al contrario, è dura e fragile: aumenta la resistenza all’usura, ma rende il materiale più difficile da lavorare e meno tollerante agli urti.
La perlite merita un chiarimento a parte: non è una fase singola, ma un costituente formato da lamelle di ferrite e cementite. Questa distinzione sembra accademica, ma in pratica cambia molto quando devo interpretare durezza, taglio o risposta al raffreddamento.
Perché quasi sempre si usa la versione metastabile
In metallurgia industriale si considera quasi sempre il sistema metastabile Fe-Fe3C, perché la formazione della cementite è molto più rapida della separazione diretta della grafite. Per le ghise, soprattutto con tempi lunghi di raffreddamento o con elementi che favoriscono la grafitizzazione, il discorso si complica, ma come base di lettura questo modello resta il più utile. Da qui conviene passare a come si legge il grafico, perché è lì che il diagramma diventa davvero operativo.
Come si legge il grafico senza confonderti
L’asse orizzontale indica il tenore di carbonio, mentre quello verticale mostra la temperatura. Io parto sempre da due domande: quanta percentuale di carbonio ho e a quale temperatura sto lavorando? Una volta fissati questi due dati, posso capire se la lega è monofasica o bifasica e quali trasformazioni sono possibili durante il riscaldamento o il raffreddamento.
| Punto o limite | Valore indicativo | Perché conta |
|---|---|---|
| Eutettoide | circa 727°C e 0,76-0,77% C | Qui l’austenite si trasforma in ferrite + cementite, cioè in perlite. |
| Eutettico | circa 1148°C e 4,3% C | Rilevante soprattutto per le ghise, perché il liquido solidifica in γ + Fe3C. |
| Peritettico | circa 1495°C | Coinvolge liquido, ferrite δ e austenite; è importante in lettura teorica e in solidificazione. |
| Solubilità del carbonio in ferrite | circa 0,022% C al eutettoide | Spiega perché la ferrite resta molto dolce e poco resistente. |
| Limite per gli acciai | circa 2,11% C | Sopra questo valore si entra nell’area delle ghise. |
| Composizione della cementite | circa 6,67% C | È il riferimento chimico del carburo di ferro. |
Le tre trasformazioni invarianti da ricordare
Le tre trasformazioni che fanno da cardine sono facili da confondere se non le separo bene. A 1495°C ho la reazione peritettica, in cui liquido e ferrite δ danno austenite; a 1148°C c’è la reazione eutettica, molto importante nelle ghise; a 727°C si trova il punto eutettoide, il più utile per gli acciai, dove l’austenite si divide in ferrite e cementite. Se tengo ferma questa triade, il resto del diagramma diventa molto più leggibile.
Leggi anche: Trattamento termico metalli - Guida pratica per officina
La regola della leva in pratica
Quando il punto cade in un campo a due fasi, la quantità relativa delle fasi si stima con la regola della leva: più il punto sta vicino a una fase, più cresce la quantità dell’altra. Non serve trasformarla subito in matematica complicata; basta sapere che la distanza sulla tie-line dice molto sulla frazione presente. Per esempio, un acciaio vicino a 0,40% C appena sotto l’eutettoide contiene molta ferrite proeutettoidica e una quota importante di perlite: il diagramma mi dice già che non sarà né tenero come un ferro quasi puro né duro come un acciaio ad alto tenore di carbonio.
Una volta chiarita la lettura di base, il passo successivo è capire come cambiano le microstrutture nei diversi intervalli di carbonio.
Come cambiano le strutture negli acciai ipoeutettoidici, eutettoidici e ipereutettoidici
Qui il diagramma diventa davvero utile per chi deve scegliere una lavorazione o prevedere la risposta a un trattamento. La distinzione non è solo nominale: cambia la microstruttura finale, quindi cambiano durezza, duttilità, resistenza e comportamento al taglio.
| Tipo di acciaio | Tenore di carbonio | Microstruttura dopo raffreddamento lento | Effetto pratico |
|---|---|---|---|
| Ipoeutettoidico | meno di circa 0,76% C | Ferrite proeutettoidica + perlite | Più duttile, più facile da conformare e in genere più lavorabile. |
| Eutettoidico | circa 0,76-0,77% C | Quasi tutta perlite | Buon compromesso tra resistenza e durezza, ma lavorabilità più impegnativa. |
| Ipereutettoidico | tra circa 0,76% e 2,11% C | Perlite + cementite proeutettoidica | Più duro e resistente all’usura, ma più fragile e più difficile da lavorare. |
La cosa interessante è che il diagramma non mi dice solo “che cosa c’è”, ma anche “in che ordine compare durante il raffreddamento”. Negli ipoeutettoidici, per esempio, la ferrite compare prima della perlite; negli ipereutettoidici, invece, compare cementite proeutettoidica prima della trasformazione eutettoidica. Questa sequenza spiega molte differenze di comportamento che in officina si percepiscono subito, soprattutto quando si passa dal pezzo grezzo al controllo finale.
Se il materiale va poi verso un uso più pesante o verso una colata, il confine con le ghise diventa il punto decisivo da leggere con attenzione.
Perché il limite del 2,11% separa acciai e ghise
Il valore di circa 2,11% di carbonio non è una curiosità da ricordare a memoria: è il punto in cui, per convenzione metallurgica, si smette di parlare di acciai e si entra nel mondo delle ghise. Sopra quel limite la solidificazione cambia in modo netto, e il materiale tende a mostrare un comportamento molto diverso in termini di colabilità, durezza e fragilità.
Nelle ghise la questione più importante è capire se il carbonio resterà legato sotto forma di cementite oppure si separerà come grafite. La differenza pratica è enorme: la ghisa bianca è più dura e resistente all’usura, ma anche molto fragile; la ghisa grigia contiene grafite, assorbe meglio le vibrazioni ed è più facile da lavorare. In officina si usa spesso questa distinzione anche se, nella realtà, non ogni ghisa coincide perfettamente con un campo puro del diagramma di equilibrio.
Per chi lavora con pezzi di precisione, questa parte del diagramma è utile anche per capire perché due getti apparentemente simili si comportano in modo così diverso in tornitura o rettifica. Se cambia la forma in cui il carbonio si presenta nella microstruttura, cambia anche il comportamento dell’utensile, la finitura superficiale e la probabilità di scheggiature. Ed è proprio qui che il diagramma smette di essere teoria e diventa scelta di processo.
Da questa base si passa facilmente all’uso concreto in officina, dove le implicazioni non sono astratte ma misurabili su tempi, utensili e qualità del pezzo.
Come usarlo in officina e nei trattamenti termici
Io considero il diagramma Fe-C un riferimento molto utile ogni volta che devo ragionare su un ciclo termico, su una previsione di durezza o sulla lavorabilità di un acciaio. Non sostituisce l’esperienza di processo, ma aiuta a fare scelte meno approssimative. In pratica, serve soprattutto in quattro situazioni.
- Per scegliere un trattamento di ricottura, normalizzazione o austenitizzazione con aspettative realistiche sulle strutture ottenibili.
- Per capire se un acciaio tenderà a restare più duttile e più facile da tagliare oppure a irrigidirsi e aumentare l’usura utensile.
- Per prevedere la presenza di ferrite, perlite o cementite dopo un raffreddamento lento, utile nella programmazione di lavorazioni successive.
- Per impostare controlli più rigorosi quando il pezzo finito deve mantenere tolleranze strette e stabilità dimensionale.
Le linee critiche che mi interessano di più sono A1, A3 e Acm. La A1 coincide con l’eutettoide; la A3 delimita la fine della ferrite proeutettoidica negli acciai ipoeutettoidici; la Acm fa lo stesso per la cementite proeutettoidica negli ipereutettoidici. Se questi nomi sono chiari, diventa più semplice leggere un ciclo termico senza dover ricominciare ogni volta da zero.
Qui però va fatta una precisazione concreta: il diagramma di equilibrio funziona bene quando il raffreddamento è lento o quasi equilibrato. Se il raffreddamento è rapido, entrano in gioco bainite, martensite e austenite residua, che non si leggono in modo affidabile con il solo Fe-C. In officina questo significa una cosa semplice: per capire davvero il comportamento reale, spesso bisogna affiancare al diagramma di stato anche i diagrammi TTT o CCT. Questo limite non ne riduce il valore, ma evita errori costosi.
Quando mi serve una lettura affidabile, io uso il Fe-C come mappa di base e poi verifico il percorso termico reale; è questo passaggio che separa una previsione utile da una semplificazione troppo ottimistica.
I limiti da tenere presenti prima di prenderlo come verità assoluta
Il limite principale è sempre lo stesso: il diagramma descrive l’equilibrio, non la dinamica completa del processo. Questo vuol dire che è eccellente per orientarsi, ma non basta da solo quando il pezzo subisce riscaldamenti e raffreddamenti rapidi, gradienti termici forti o effetti di sezione molto diversi tra superficie e cuore.
C’è poi un secondo limite che spesso si sottovaluta: gli elementi di lega spostano le soglie del diagramma. Mn, Cr, Ni, Mo, Si e altri elementi modificano le temperature critiche e la stabilità delle fasi, quindi due acciai con lo stesso carbonio non si comportano per forza allo stesso modo. Per questo, quando il materiale non è un semplice acciaio al carbonio, conviene leggere il Fe-C con prudenza e non usarlo come se fosse una fotografia perfetta della lega reale.
Il punto più pratico, secondo me, è questo: il diagramma aiuta a decidere dove guardare, non sostituisce il controllo del ciclo reale. Se devo lavorare con precisione, tengo insieme composizione, geometria del pezzo, velocità di raffreddamento e obiettivo finale. Solo così il diagramma smette di essere una curva sul libro e diventa uno strumento che migliora davvero la scelta del materiale, la lavorazione e il risultato finale.
