La normalizzazione dell’acciaio serve soprattutto a riportare ordine nella microstruttura dopo forgiatura, laminazione o colata. Con un ciclo ben impostato si ottiene una grana più fine, proprietà meccaniche più prevedibili e un pezzo più facile da gestire nelle lavorazioni successive. In meccanica di precisione questo fa la differenza quando il materiale deve restare stabile, lavorabile e coerente da lotto a lotto.
In breve, questo trattamento rende l’acciaio più uniforme e controllabile
- Obiettivo principale: affinare il grano e rendere la struttura più omogenea.
- Fase chiave: riscaldamento poco sopra la temperatura critica, poi raffreddamento in aria calma.
- Uso tipico: pezzi forgiati, laminati o colati, spesso prima di lavorazioni più spinte.
- Risultato pratico: migliore equilibrio tra resistenza, duttilità e prevedibilità del materiale.
- Limite importante: non sostituisce la tempra quando serve alta durezza.
Che cosa cambia davvero nella struttura del materiale

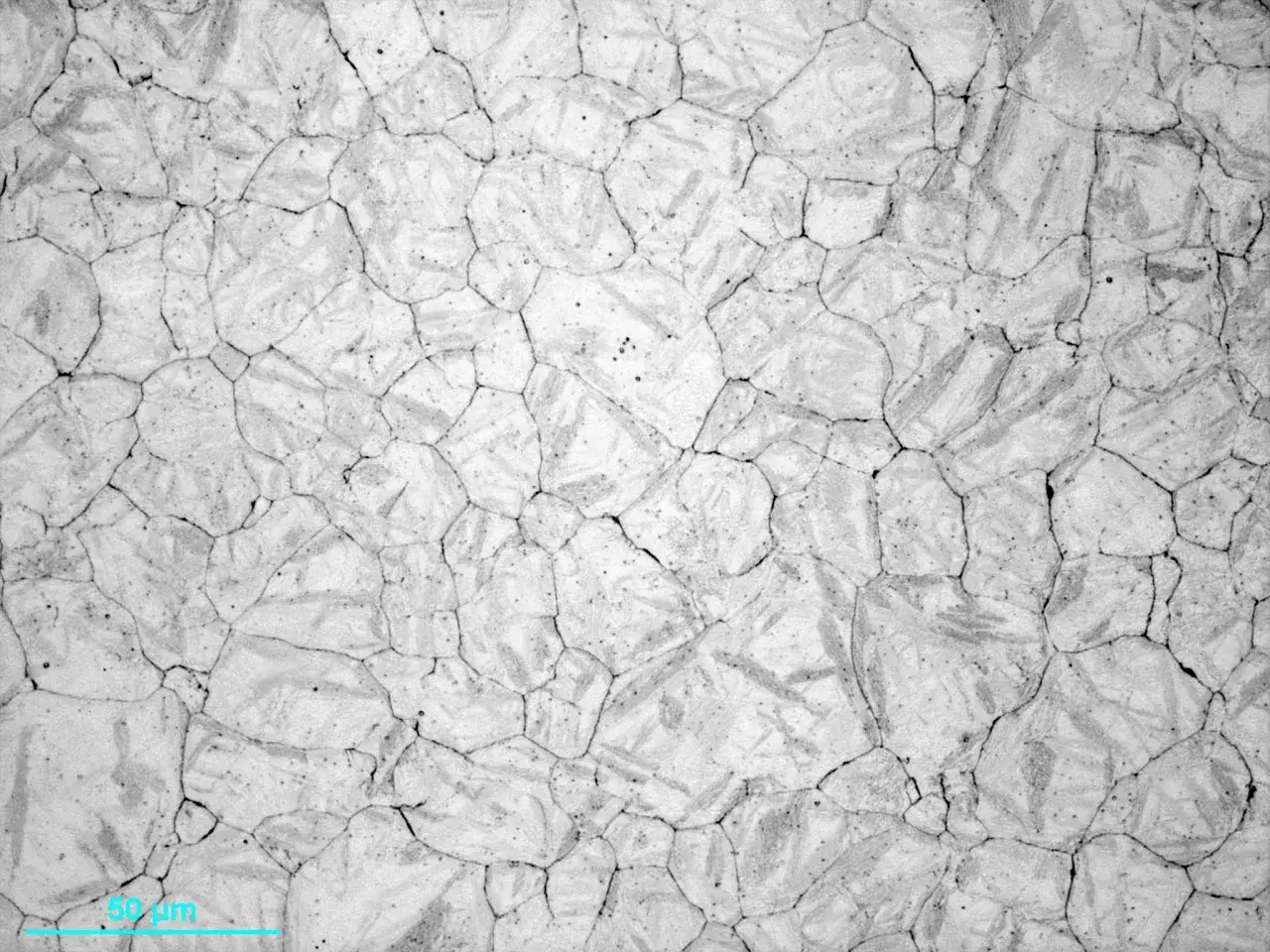

Quando tratto un acciaio, la prima cosa che guardo non è solo la durezza finale, ma come il materiale è fatto dentro. La normalizzazione porta il pezzo in una zona di temperatura in cui la microstruttura si riorganizza: si forma austenite, cioè la fase ad alta temperatura del ferro-carbonio, e durante il raffreddamento si ricrea una struttura più fine e omogenea, spesso con ferrite e perlite più regolari.
Il punto non è teorico. Se parto da un pezzo con grana grossa, bande strutturali o effetti di deformazione a caldo, il trattamento tende a ridurre la disomogeneità e a rendere il comportamento meccanico più leggibile. In pratica, il materiale smette di “rispondere a scatti” e diventa più prevedibile in taglio, foratura, fresatura e successiva finitura.
La grana fine conta perché distribuisce meglio le sollecitazioni e riduce il rischio che un difetto locale governi il pezzo intero. Non significa rendere l’acciaio fragile o tenero in modo assoluto: significa trovare un equilibrio più utile per l’uso industriale, soprattutto quando il componente deve combinare resistenza e lavorabilità.
Per questo la normalizzazione è spesso il trattamento che riporta il materiale in una condizione “di partenza pulita” prima di fasi successive più impegnative. Capito il risultato microstrutturale, il passo successivo è vedere come si imposta davvero il ciclo termico.
Come si imposta il ciclo termico in officina
Nel lavoro pratico, la normalizzazione non si improvvisa. Per molti acciai al carbonio e basso legati, il ciclo si colloca tipicamente tra 800 e 920 °C, cioè poco sopra la temperatura critica in cui il materiale si completa in austenite. La permanenza è in genere breve: su cicli standard si ragiona spesso nell’ordine di circa 15 minuti, ma il tempo reale dipende da sezione, massa e uniformità del forno.
Il raffreddamento avviene poi in aria calma o, in impianti più controllati, in atmosfera protettiva o gas. Qui il dettaglio è importante: il raffreddamento all’aria è più rapido del raffreddamento in forno e proprio questa differenza contribuisce a raffinare la grana. Se il controllo dell’ossidazione è critico, una protezione gassosa aiuta a limitare calamina e decarburazione superficiale.
| Parametro | Valore o comportamento tipico | Perché conta |
|---|---|---|
| Temperatura | Circa 800-920 °C, spesso poco sopra Ac3 | Permette la trasformazione completa in austenite |
| Permanenza | Pochi minuti fino all’equalizzazione del pezzo | Evita differenze tra cuore e superficie |
| Raffreddamento | Aria calma o gas protettivo | Favorisce grana fine e limita deformazioni e ossidazione |
| Durezza finale | Spesso nell’ordine di 100-250 HB, secondo acciaio e sezione | Indica quanto il ciclo ha bilanciato resistenza e lavorabilità |
Io considero questo punto decisivo: se la temperatura è troppo bassa, il materiale non si omogeneizza davvero; se è troppo alta o troppo lunga, il grano può crescere e il vantaggio si riduce. In altre parole, la finestra di processo esiste, ma va rispettata con precisione. Da qui diventa naturale chiedersi quando questo trattamento conviene davvero e quando, invece, è meglio scegliere un’altra strada.
Quando conviene davvero usarla
La normalizzazione ha senso soprattutto quando il pezzo arriva da una lavorazione che ha lasciato il materiale “irregolare” dentro. Succede spesso dopo forgiatura, laminazione a caldo o colata, cioè in tutti quei casi in cui la storia termomeccanica del semilavorato ha prodotto grana grossa, tensioni residue o orientamenti strutturali poco uniformi. In officina io la vedo come un trattamento di riequilibrio prima che il materiale entri in una fase più delicata.
È utile anche quando serve migliorare la risposta alle lavorazioni successive. Un acciaio normalizzato tende a comportarsi in modo più costante al tornio o alla fresa, soprattutto se il lotto precedente mostrava variazioni sensibili tra un pezzo e l’altro. Nei contesti di meccanica di precisione questo vale quasi quanto la resistenza: la prevedibilità è parte della qualità.
Non è però il trattamento giusto per tutto. Se l’obiettivo è la massima morbidezza e la massima deformabilità plastica, spesso la ricottura resta più adatta. Se invece serve alta durezza superficiale o strutturale, la normalizzazione non sostituisce tempra e rinvenimento. E su acciai molto legati, su sezioni molto grandi o su pezzi con tolleranze dimensionali strettissime, la scelta va valutata con più attenzione perché il raffreddamento in aria può non dare lo stesso risultato su tutta la massa.
Quando una doppia normalizzazione ha senso
In alcuni casi particolari, soprattutto su acciai destinati a lavorare a basse temperature o su pezzi con struttura iniziale molto grossolana, può essere utile una doppia normalizzazione: un primo ciclo più alto per omogeneizzare, seguito da un secondo più mirato all’affinamento del grano. Non la considero una soluzione standard, perché aumenta tempi e costi, ma quando la tenacità richiesta è elevata può fare una differenza concreta.
Il criterio resta sempre lo stesso: il trattamento va scelto in funzione del risultato finale, non per abitudine. Ed è proprio qui che il confronto con gli altri cicli termici evita errori costosi.
Come si confronta con ricottura, tempra e bonifica
La confusione più comune è pensare che tutti i trattamenti termici “ammorbidiscano” o “induriscano” nello stesso modo. Non è così. Io li distinguo sempre in base a tre domande: quanto devo raffinare la struttura, quanta durezza mi serve e quanta deformazione posso accettare durante il ciclo.
| Trattamento | Obiettivo principale | Raffreddamento | Effetto pratico |
|---|---|---|---|
| Normalizzazione | Affinare il grano e rendere la struttura più omogenea | Aria calma | Buon equilibrio tra resistenza, duttilità e prevedibilità |
| Ricottura | Ridurre durezza e tensioni, migliorare la deformabilità | Molto lento, spesso in forno | Massima lavorabilità, ma proprietà meccaniche più basse |
| Tempra | Aumentare molto la durezza | Rapido, in un mezzo idoneo | Alta durezza, ma rischio di fragilità e deformazioni |
| Bonifica | Ottenere un equilibrio tra resistenza e tenacità | Tempra seguita da rinvenimento | Soluzione robusta per componenti sollecitati |
Se devo dirla in modo diretto: la ricottura prepara alla lavorazione, la normalizzazione prepara alla prestazione equilibrata, la tempra cerca la durezza, la bonifica cerca il compromesso più tecnico. Questa differenza è cruciale, perché un pezzo scelto male all’inizio raramente si “salva” dopo con una rettifica o con una rilavorazione. E proprio per questo gli errori di processo meritano attenzione.
Gli errori che rovinano il risultato
Il primo errore che incontro spesso è la temperatura scelta “a spanne”. Troppo bassa significa austenitizzazione incompleta e quindi microstruttura non omogenea; troppo alta, invece, può portare a crescita del grano e a perdita del vantaggio cercato. In entrambi i casi il trattamento perde efficacia.
Il secondo errore è il tempo di mantenimento gestito male. Un pezzo sottile non ha le stesse esigenze di un particolare massivo, e applicare lo stesso ciclo a entrambi porta facilmente a risultati irregolari. Anche il raffreddamento fa la sua parte: se l’aria non è uniforme, o se i pezzi sono accatastati male, la distorsione finale aumenta.
Ci sono poi gli effetti superficiali, che molti sottovalutano. Ossidazione, calamina e decarburazione possono compromettere una lavorazione di precisione, soprattutto se il pezzo deve passare subito a quote strette o a una finitura estetica sensibile. In questi casi la protezione atmosferica non è un dettaglio “di lusso”, ma una scelta tecnica sensata.
Leggi anche: Acciaio Inox Marino - 316L non basta? Guida alla scelta
Come li controllo in pratica
- Misuro la durezza con un controllo Brinell o Rockwell quando il lotto è critico.
- Verifico la planarità e le deformazioni prima di far avanzare il pezzo nella filiera.
- Controllo la superficie per ossidi, decarburazione e segni di surriscaldamento.
- Chiedo la curva termica del ciclo se il fornitore la rende disponibile.
- Valuto la microstruttura con analisi metallografica quando il componente è davvero sensibile.
Se questi controlli vengono fatti bene, il trattamento smette di essere una scommessa e diventa una fase solida del processo. Prima di mandare il pezzo alla lavorazione successiva, però, c’è ancora un passaggio che fa risparmiare tempo e problemi.
Cosa chiedere prima di mandare il pezzo al ciclo successivo
Quando preparo un flusso di lavorazione, non mi basta sapere che un pezzo è stato normalizzato. Voglio sapere come è stato trattato e con quali vincoli, perché da lì dipendono lavorabilità, deformazioni residue e stabilità dimensionale. Se questo passaggio è chiaro, anche le lavorazioni successive diventano più lineari.
- Quale acciaio è stato usato, perché la composizione cambia la risposta al trattamento.
- Quale sezione ha il pezzo, perché massa e spessore influenzano uniformità e raffreddamento.
- Qual è la durezza finale attesa, così da capire se il ciclo è davvero coerente con l’uso previsto.
- Se il ciclo è avvenuto in atmosfera protettiva, utile quando la superficie deve rimanere pulita.
- Se il pezzo è destinato a lavorazioni successive come cementazione, tempra o finitura di precisione.
La mia regola pratica è semplice: prima definisco il comportamento che voglio ottenere, poi scelgo il trattamento, non il contrario. Se l’obiettivo è una struttura fine, uniforme e abbastanza resistente da reggere bene le lavorazioni e l’uso finale, la normalizzazione resta uno dei passaggi più intelligenti da inserire nella filiera. Se invece servono durezza estrema o massima morbidezza, va sostituita da un ciclo più adatto, perché in metallurgia la scelta corretta conta più della soluzione “generica”.
