ZTA saldatura - Il calore cambia il metallo? Scopri come gestirlo

Quando si salda, non conta solo il cordone: conta soprattutto come il calore cambia il metallo intorno. La zona termicamente alterata è proprio la porzione che non fonde ma che, dopo il passaggio dell’arco o del fascio, può irrigidirsi, indebolirsi o perdere resistenza alla corrosione. In questa guida metto in chiaro dove nasce il problema, da cosa dipende la sua estensione e quali scelte pratiche aiutano davvero a tenerlo sotto controllo.

Che cos’è la ZTA e dove si trova nel giunto

La ZTA è la fascia di metallo base che si trova tra il cordone e il materiale non influenzato. La zona termicamente alterata non si fonde, ma assorbe abbastanza calore da modificare grano, durezza, tensioni residue e, in alcuni materiali, anche la resistenza chimica. È per questo che due saldature dall’aspetto identico possono comportarsi in modo molto diverso sotto carico, in fatica o in ambiente corrosivo.

Io la considero il vero punto di equilibrio del giunto: troppo stretta può nascondere picchi di durezza e gradienti termici bruschi, troppo ampia può indebolire il pezzo, deformarlo o allargare la zona più vulnerabile del componente. Le tensioni residue sono sforzi interni che restano bloccati nel pezzo durante il raffreddamento; se si sommano a geometrie sfavorevoli, facilitano deformazioni e cricche. Capire dove finisce la ZTA e dove ricomincia il metallo sano è il primo passo per leggere bene una saldatura, non solo per giudicarne l’estetica. Da qui conviene guardare al modo in cui il calore costruisce, strato dopo strato, il problema.

Come si forma durante il ciclo termico

Durante la saldatura il materiale vicino al bagno attraversa un ciclo molto rapido di riscaldamento e raffreddamento. In quella finestra termica il metallo non ha il tempo di riorganizzarsi come in un trattamento controllato in forno: cambia invece in modo locale e spesso non uniforme. La microstruttura, cioè l’architettura interna di grani e fasi del metallo, è ciò che cambia davvero; le trasformazioni più importanti riguardano la dimensione del grano, la dissoluzione o la precipitazione di fasi secondarie e la nascita di tensioni residue.

Per semplificare, io la leggo così: il centro del cordone fonde; subito fuori c’è una fascia che resta solida ma viene portata a temperature tali da trasformarsi; più all’esterno il materiale si scalda meno, però può comunque subire rinvenimento, distensione o sovracottura. Non tutta la ZTA si comporta allo stesso modo: vicino alla linea di fusione si osservano spesso le variazioni più marcate, mentre spostandosi verso il materiale base gli effetti diventano via via più lievi.

Qui pesa molto il tempo di raffreddamento tra 800 e 500 °C, spesso indicato come t8/5. È un riferimento pratico, perché dice quanto tempo il metallo resta nel range in cui si formano certe strutture e si accumulano certi rischi. Un raffreddamento rapido può alzare la durezza in alcuni acciai; uno troppo lento può far crescere il grano e peggiorare la tenacità. La direzione è la stessa, ma il difetto cambia: per questo non basta dire “più freddo” o “più caldo”, bisogna capire quale risultato strutturale si sta inseguendo. Questo ci porta al punto decisivo: il materiale non reagisce tutto allo stesso modo.

Perché lo stesso calore produce effetti diversi su acciaio, inox e alluminio

La materia prima determina quasi sempre il tipo di problema che vedrai nella zona vicina al cordone. Un apporto termico accettabile su un acciaio dolce può diventare eccessivo su un inox sottile, mentre su una lega di alluminio trattata termicamente la saldatura può cancellare buona parte del vantaggio ottenuto in produzione. Io, quando devo valutare un giunto, parto sempre da qui: non esiste una sola ZTA, esistono risposte diverse allo stesso ciclo termico.

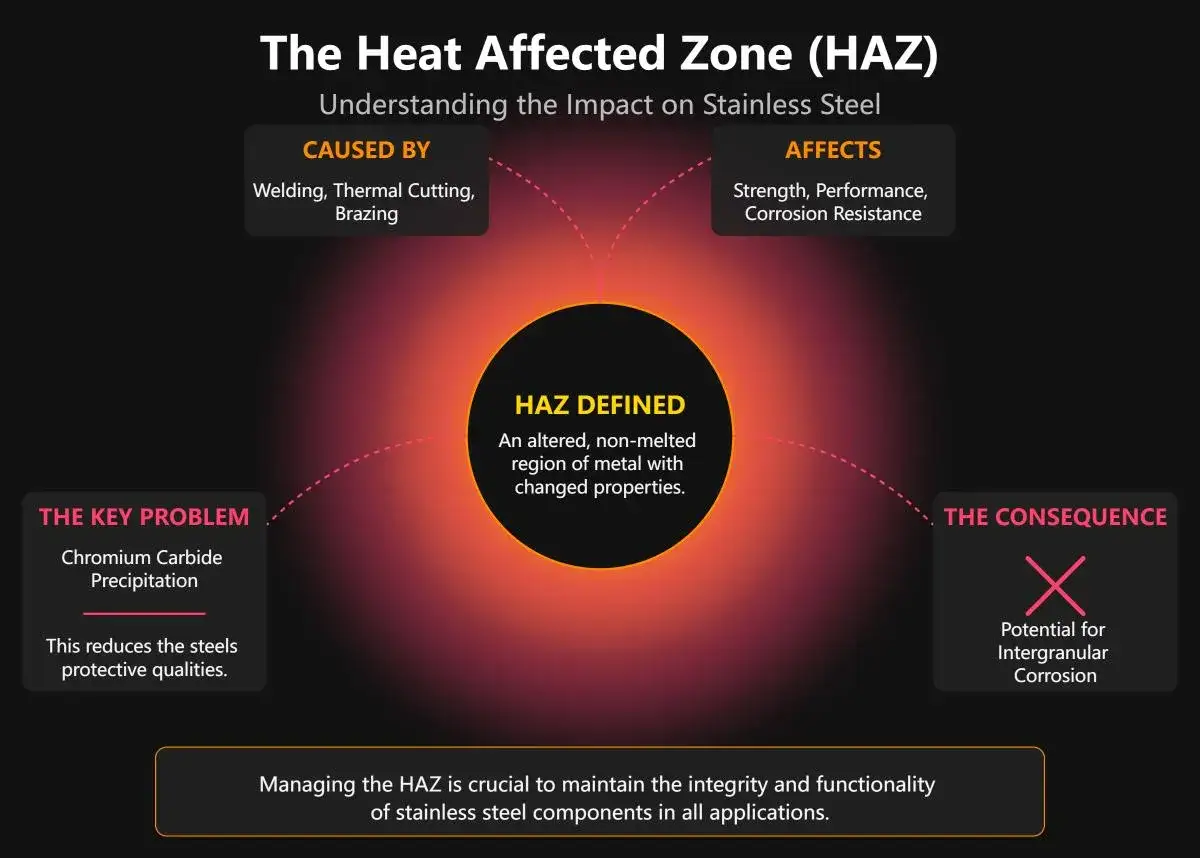

Negli inox il tema non è solo estetico. La colorazione da calore, cioè il cosiddetto heat tint, segnala che si è formata una scala ossidata e che sotto la superficie può esserci uno strato impoverito di cromo; in pratica, la resistenza alla corrosione può calare proprio nella zona che sembra più “pulita” a colpo d’occhio. Negli acciai al carbonio, invece, il pericolo più insidioso è spesso la combinazione tra microstrutture dure e idrogeno residuo. Una volta chiarito il comportamento del materiale, il passo successivo è capire quali leve di processo spostano davvero l’ago della bilancia.

Quali parametri di saldatura la fanno crescere o restringere

La dimensione della ZTA dipende soprattutto da quattro fattori: energia immessa, velocità di avanzamento, geometria del giunto e capacità del pezzo di smaltire calore. Più il calore resta concentrato per più tempo, più la fascia influenzata si allarga. Più il pezzo disperde in fretta, più il gradiente termico si chiude e gli effetti si comprimono. L’apporto termico è, in pratica, l’energia immessa per unità di lunghezza: se sale, la ZTA tende quasi sempre a crescere.

• Apporto termico: è la variabile più intuitiva. Se aumenta, la ZTA tende ad allargarsi.
• Velocità di saldatura: se scende, il metallo resta caldo più a lungo e il ciclo termico si dilata.
• Spessore e massa del pezzo: un componente sottile reagisce in fretta ma può deformarsi; uno massiccio assorbe calore meglio, ma non elimina automaticamente i problemi metallurgici.
• Preparazione del giunto: smussi, gioco e accesso influenzano quanta energia serve davvero per ottenere la penetrazione richiesta.
• Passate multiple: possono stabilizzare il giunto oppure peggiorare la situazione se la zona già alterata viene riscaldata più volte.

Come limitarne gli effetti senza compromettere la penetrazione

Ridurre gli effetti termici non significa saldare “più freddo” a tutti i costi. Un giunto troppo freddo può mancare di fusione, intrappolare idrogeno o lasciare difetti più seri della ZTA stessa. La soluzione buona è quella che bilancia penetrazione, qualità metallurgica e controllo delle deformazioni.

Le misure che uso come riferimento sono poche ma solide: pre-riscaldo quando il materiale lo richiede, apporto termico sotto controllo, consumabili coerenti con la lega base, sequenza di passate studiata per distribuire il calore e raffreddamento non forzato quando rischia di irrigidire troppo la struttura. Su alcuni acciai ferritici, un post-heating immediato portato di circa 100 °C sopra il pre-riscaldo e mantenuto per 3-4 ore può aiutare la diffusione dell’idrogeno e ridurre la criccatura a freddo; non è una scorciatoia universale, ma in certe condizioni fa la differenza. Il PWHT, cioè il trattamento termico post-saldatura, va invece riservato ai casi in cui il materiale e il codice di riferimento lo rendono utile: serve a ridurre tensioni, ripristinare proprietà o stabilizzare le tolleranze, ma costa tempo e può anche introdurre nuove trasformazioni se applicato male.

Nelle saldature inox, un gas di protezione del rovescio ben gestito riduce il heat tint e limita lo strato impoverito di cromo. In molti casi il back purge si mantiene fino al completamento del root e del hot pass, e talvolta fino a quando la radice scende sotto circa 250 °C. Se poi la finitura lo richiede, la pulizia post-saldatura va presa sul serio: non elimina solo il colore, ma anche la parte più vulnerabile della superficie.

• Usa il pre-riscaldo solo quando serve davvero: aumenta il controllo sul raffreddamento, ma se è eccessivo può allargare la fascia influenzata.
• Riduci la lunghezza dell’arco e i tempi morti: il calore disperso inutilmente è il primo nemico della precisione.
• Intervieni sulla sequenza dei cordoni: spostare il punto caldo cambia la distribuzione termica più di quanto molti immaginino.
• Valuta il PWHT solo quando il materiale e il codice lo giustificano: costa, richiede tempo e può introdurre nuove trasformazioni se applicato male.
• Per inox e leghe sensibili alla corrosione, cura protezione, pulizia e decapaggio con la stessa attenzione riservata alla saldatura.

La regola pratica è semplice: non inseguire la minima temperatura possibile, ma la finestra termica che dà il miglior compromesso tra integrità del giunto e prestazione finale. Quando questo equilibrio manca, i difetti tendono a comparire proprio nelle zone che al primo sguardo sembrano più innocue. Ed è lì che entrano i controlli.

Controlli e difetti che partono proprio da lì

Molti difetti si manifestano vicino al cordone, ma nascono nella ZTA. È la zona dove le tensioni residue si concentrano, dove la microstruttura può diventare troppo dura o troppo tenera e dove eventuali impurità o idrogeno trovano il contesto giusto per trasformarsi in un problema reale. La criccatura da idrogeno, cioè la comparsa di fessurazioni ritardate favorite dall’idrogeno diffuso nel metallo, è uno dei casi più classici negli acciai. Per questo non basta ispezionare il cordone: bisogna leggere il comportamento dell’intero intorno termico.

In officina io guardo sempre il difetto e il contesto insieme. Una fessura da sola dice poco; una fessura nella stessa zona, su materiale identico e con lo stesso ciclo, dice già molto di più. Per chi lavora in precisione, la differenza tra controllo superficiale e controllo del comportamento del giunto è spesso la differenza tra una lavorazione accettata e una rilavorazione costosa. Rimane allora l’ultima domanda pratica: che cosa controllerei prima di dare il via libera?

Le verifiche che farei prima di liberare il pezzo

Se devo validare una saldatura senza lasciare spazio a sorprese, io mi fermo su tre cose: materiale, processo e destinazione d’uso. Un giunto che funziona su un telaio strutturale non è automaticamente adatto a un componente di precisione, a un elemento in pressione o a una parte esposta a corrosione. La ZTA è accettabile solo se è coerente con il servizio reale del pezzo.

• Materiale e stato iniziale: lega, trattamento termico, spessore e sensibilità alla criccatura cambiano completamente il quadro.
• Energia immessa e sequenza: sono i primi parametri da confrontare con il risultato finale, non gli ultimi.
• Controllo del raffreddamento: rapido o lento non sono categorie buone o cattive in assoluto; contano in relazione al materiale.
• Finitura finale: soprattutto su inox, una bella saldatura senza una superficie correttamente ripulita può restare vulnerabile.
• Metodo di controllo: visivo, liquidi penetranti, magnetoscopia per i materiali ferromagnetici, ultrasuoni o prove metallografiche vanno scelti in base al rischio che vuoi intercettare.

La mia sintesi operativa è questa: se vuoi un giunto affidabile, non misurare solo il cordone, misura il modo in cui il calore ha riscritto il metallo attorno. È lì che si decide davvero se una saldatura è robusta, stabile nelle tolleranze e adatta al servizio per cui è stata pensata.
