L’acciaio inox AISI 309 è uno di quei materiali che conviene conoscere quando il componente lavora vicino al calore, perché unisce buona resistenza all’ossidazione, discreta robustezza e una lavorabilità ancora gestibile in officina. Qui trovi una lettura pratica del materiale: caratteristiche tecniche, limiti reali, varianti più usate e applicazioni in cui ha senso sceglierlo davvero.
I punti da trattenere sul grado 309
- È un inox austenitico resistente al calore, pensato per servizio ad alta temperatura più che per corrosione in ambiente umido.
- La composizione tipica ruota intorno a 22-24% di cromo e 12-15% di nichel, con carbonio più alto rispetto a un 309S.
- In esercizio continuo regge bene fino a circa 1038°C in condizioni non cicliche, ma i cicli termici riducono il margine utile.
- Non è il materiale giusto per atmosfere fortemente carburanti o per applicazioni dove domina la corrosione acquosa.
- Si lavora e si salda con procedure standard per austenitici, ma senza trattarlo come un inox “facile” da taglio o da deformazione.
- In pratica rende meglio in forni, tubi radianti, componenti per trattamento termico, incenerimento e parti soggette a ossidazione a caldo.
Che cos’è il grado 309 e perché si usa in alta temperatura
Il grado 309 appartiene alla famiglia degli acciai inossidabili austenitici resistenti al calore. Io lo considero una scelta intermedia molto concreta: più adatto del 304 quando la temperatura sale davvero, ma meno “spinto” e meno costoso di alcune leghe pensate per i casi estremi. Nel mercato europeo lo trovi spesso anche con le designazioni EN 1.4828 per il 309 e EN 1.4833 per il 309S.
La logica del materiale è semplice: il cromo protegge dall’ossidazione, il nichel stabilizza la struttura austenitica e aiuta la tenacità, mentre il carbonio contribuisce alla resistenza a caldo. Il compromesso è chiaro: più tieni il materiale in temperatura, più devi ragionare su atmosfera, cicli termici e durata reale del pezzo. È qui che il 309 si distingue dai classici inox da impiego generale.
In altre parole, non lo scelgo perché “è inox”, ma perché deve stare in servizio dove l’acciaio comune, o un austenitico standard, comincerebbe a perdere troppo presto affidabilità. Da qui passiamo ai numeri che contano davvero in progetto.
Composizione e proprietà tecniche che contano in progetto
Quando un progettista deve valutare il 309, io guardo prima di tutto composizione e proprietà fisiche, perché sono quelle che spiegano il comportamento del materiale in officina e in esercizio. La scheda tecnica tipica indica un contenuto di cromo nell’ordine del 22-24% e di nichel del 12-15%, con carbonio fino a 0,20% nella versione standard. La variante 309S abbassa il carbonio e migliora la saldabilità, mentre il 309H punta più sulla resistenza a creep.
| Parametro | Valore tipico | Impatto pratico |
|---|---|---|
| Cromo | 22-24% | Aumenta la resistenza all’ossidazione e alla scala a caldo. |
| Nichel | 12-15% | Stabilizza la struttura austenitica e aiuta la tenacità. |
| Carbonio | fino a 0,20% | Migliora il comportamento ad alta temperatura, ma penalizza l’impiego in ambiente umido corrosivo. |
| Densità | 7,89 g/cm³ | Utile per pesi, bilanciamento e calcolo delle masse in impianto. |
| Intervallo di fusione | 1480-1530°C | Serve per valutare saldatura, trattamento e stabilità dimensionale. |
Un altro dato utile è la natura austenitica: il materiale è in genere non magnetico allo stato ricotto, ma può diventare leggermente magnetico dopo lavorazioni a freddo. Questo dettaglio sembra secondario, ma in officina evita molte confusioni quando si fanno controlli rapidi o si confrontano lotti diversi.
La vera lettura tecnica, però, non si ferma alla composizione. Per capire se il 309 è giusto per il tuo pezzo bisogna vedere cosa succede quando sale la temperatura e l’atmosfera diventa aggressiva.Resistenza al calore, ossidazione e limiti da non ignorare
Il punto forte del 309 è la resistenza all’ossidazione in servizio ad alta temperatura. In condizioni non cicliche si arriva a circa 1038°C, mentre con cicli termici frequenti il margine utile scende attorno a 1010°C. Io lo traduco così: il materiale è adatto al caldo serio, ma non va trattato come se la temperatura fosse l’unico fattore decisivo.
Ci sono tre limiti pratici che non sottovaluto mai:
- Atmosfere fortemente carburanti: il 309 ha solo una resistenza moderata all’assorbimento di carbonio, quindi non è la prima scelta se il pezzo sta in ambienti molto ricchi di carbonio.
- Cicli termici severi: le dilatazioni ripetute e gli shock termici riducono la durata utile più di quanto faccia la temperatura media da sola.
- Esposizione prolungata tra 650 e 950°C: in questo intervallo può comparire la fase sigma, che peggiora duttilità e resistenza all’urto.
Qui c’è un errore che vedo spesso: si sceglie un materiale “da alte temperature” e poi lo si fa lavorare anche in ambiente umido o corrosivo, come se il comportamento fosse identico. Non lo è. Il 309 non nasce per sostituire un 316 o un inox specifico per corrosione acquosa, e questo va detto chiaramente già in fase di scelta.
Se il pezzo lavora tra ossidazione, zolfo e calore, il 309 ha senso. Se invece il problema principale è la corrosione a freddo o in presenza di cloruri, bisogna ragionare su tutt’altra famiglia di acciai. Da qui il passaggio alla lavorazione concreta, che è il punto in cui il materiale smette di essere una scheda e diventa un componente.
Come si lavora in officina tra taglio, piega e saldatura
Il 309 si può lavorare con procedure standard da inox austenitico, ma non lo definirei un materiale “morbido”. In taglio e in fresatura tende a richiedere utensili affilati, avanzamenti corretti e parametri prudenti, perché l’incrudimento può arrivare in fretta. Se si lavora troppo piano o con utensili stanchi, il pezzo si indurisce e il problema peggiora invece di ridursi.
Per piega e deformazione, io consiglio di partire con un’impostazione conservativa. Le lavorazioni a freddo sono possibili, ma quando la geometria è spinta o il componente deve reggere carichi termici successivi, conviene evitare deformazioni eccessive in un solo passaggio. In casi complessi può avere senso prevedere ricottura intermedia o ripensare il processo in più fasi.
La saldatura è uno dei motivi per cui il grado 309 è molto usato. In genere si impiegano filler della stessa famiglia, come fili o elettrodi 309, con procedure comuni per austenitici e controllo accurato dell’apporto termico. Se la priorità è ridurre la precipitazione di carburi e migliorare la fabbricabilità, la versione 309S è spesso più comoda. Io la considero la variante da valutare quando il componente deve essere saldato con una certa frequenza o quando le tolleranze metallurgiche diventano importanti.
Il punto non è “si salda facilmente o no”. Il punto è saldarlo bene, senza surriscaldare, senza esagerare con i passaggi e senza lasciare la zona termicamente alterata in condizioni che poi penalizzano il servizio. Ed è qui che l’applicazione pratica fa tutta la differenza.
Dove il 309 dà il meglio negli impianti industriali

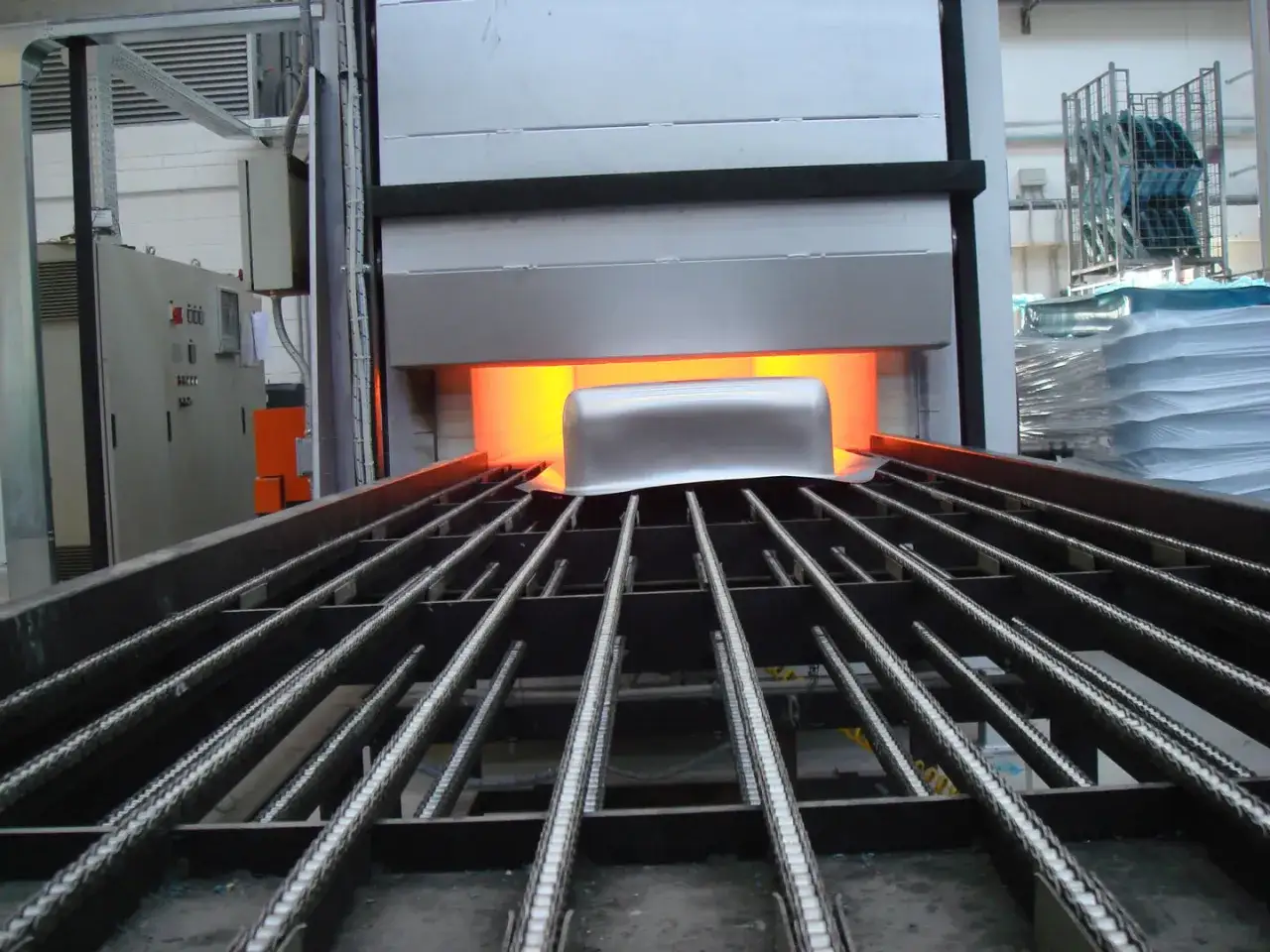

Il campo naturale del 309 è l’alta temperatura. Nella pratica lo vedo soprattutto in componenti di forno, trattamento termico e impianti dove la stabilità a caldo pesa più della resistenza alla corrosione in acqua. Le applicazioni più tipiche includono bruciatori, retorti, cestelli, rulli, tubi radianti, staffe refrattarie, carter caldi, flange e parti di supporto sottoposte a ossidazione continua.
In questi contesti il 309 funziona bene perché combina resistenza alla scala, robustezza a caldo e una tenuta ancora ragionevole durante le fasi di avvio e arresto. È proprio questo il punto che lo rende utile in meccanica di precisione per impiantistica: non basta che il materiale “regga la temperatura”, deve anche mantenere forma, integrità e ripetibilità dimensionale in un ciclo produttivo reale.
Le famiglie applicative dove ha senso guardarlo sono soprattutto queste:
- forni industriali e forni di trattamento termico;
- inceneritori e linee soggette a gas caldi;
- componenti petrolchimici e di raffineria esposti al calore;
- elementi di riscaldamento elettrico e supporti termici;
- parti soggette a ossidazione e deformazione termica ripetuta.
Se invece il pezzo lavora soprattutto in condizioni ambientali normali, la scelta del 309 può essere sovradimensionata. E proprio per evitare questa deriva, conviene confrontarlo con le varianti più vicine.
Come scegliere tra 309, 309S e 310 senza sbagliare
La scelta corretta dipende quasi sempre da tre domande: temperatura, atmosfera e tipo di fabbricazione. Il 309 standard è il buon compromesso quando servono resistenza al calore e una struttura ancora gestibile in officina. Il 309S abbassa il carbonio e quindi aiuta saldatura e resistenza alla sensibilizzazione. Il 310, invece, entra in gioco quando le condizioni termiche o carburanti diventano più severe e serve più margine, anche se con un costo generalmente superiore.
| Grado | Quando lo sceglierei | Trade-off principale |
|---|---|---|
| 309 | Alta temperatura, buona resistenza all’ossidazione, componenti strutturali di forno | Non è ideale in ambienti umidi corrosivi o fortemente carburanti. |
| 309S | Quando la saldabilità e la riduzione della precipitazione di carburi contano più del resto | Più adatto alla fabbricazione, meno orientato alla massima resistenza a creep del 309H. |
| 310 | Temperature più spinte o servizio più severo in atmosfera calda | Costa di più e non ha senso se il requisito reale è più basso. |
La regola pratica che uso è questa: se un 304 o un 316 non bastano per il caldo, ma il 310 sarebbe eccessivo, il 309 è spesso il punto giusto di equilibrio. Se il progetto resta sotto i limiti termici di alcune applicazioni intermedie, può valere la pena fermarsi prima e non pagare per una lega più nobile del necessario.
Tre verifiche che faccio sempre prima di mettere il 309 a disegno
Prima di specificare il materiale in distinta, io controllo sempre tre cose. La prima è l’atmosfera di esercizio: aria, gas solforosi, carburazione, presenza di umidità. La seconda è il ciclo termico: continuo, intermittente o con start-stop frequenti. La terza è la fabbricazione: saldature, pieghe strette, tolleranze dimensionali e possibili trattamenti successivi.
Se queste tre variabili sono chiare, il grado 309 diventa una scelta molto solida. Se invece restano vaghe, il rischio è di scegliere un inox “che sembra adatto” ma che poi consuma tempo, manutenzione e sostituzioni premature. In questi casi, la differenza tra un componente ben specificato e uno solo apparentemente corretto si vede dopo pochi cicli di lavoro.
Per me il criterio finale è semplice: il 309 conviene quando il problema principale è il caldo, non quando il problema principale è la corrosione in ambiente bagnato. Tenere ferma questa distinzione evita errori di progetto e rende il materiale davvero utile, invece che solo nominalmente resistente.
