In breve, il cinque assi conviene quando il pezzo paga la complessità
- La differenza reale è tra 3+2 e 5 assi simultanei: non servono sempre le stesse capacità.
- DMG MORI propone soluzioni che vanno dalla CMX U come ingresso al 5-sided fino alle serie DMU, NMV e Portal per lavorazioni più spinte.
- Contano più del nome della macchina la cinematica, la portata tavola, la precisione, il mandrino e il software CAM.
- Il vantaggio più evidente è il lavoro in un solo serraggio, con meno riprese e meno possibilità di accumulare errore.
- Per i pezzi grandi o pesanti, le serie portal arrivano a corse fino a 6.000 mm e carichi tavola fino a 25 t.
Che cosa cambia davvero quando si passa ai cinque assi
Io separo sempre due scenari. Nel primo, la macchina posiziona il pezzo o la testa su due assi aggiuntivi e poi lavora come una fresatrice tradizionale: è il cosiddetto 3+2, spesso chiamato anche 5 facce. Nel secondo, invece, tutti gli assi si muovono in modo coordinato durante l’asportazione: è la vera lavorazione simultanea a 5 assi, utile quando servono superfici libere, geometrie organiche o accesso continuo a zone difficili.
Il vantaggio pratico è semplice: meno serraggi, meno riferimenti persi, meno attese tra una fase e l’altra. DMG MORI sintetizza bene il punto quando parla di lavorazione completa in un solo serraggio, perché il guadagno non è solo di tempo ma anche di coerenza geometrica. In officina questo si traduce in tolleranze più stabili, utensili più corti e una migliore qualità di finitura, soprattutto se il pezzo è lavorato in materiali non banali come inox, titanio o leghe per stampi.
| Modalità | Che cosa fa | Quando basta |
|---|---|---|
| 3+2 | Orienti il pezzo o la testa e poi lavori in 3 assi | Forature inclinate, fresature su più facce, pezzi prismattici |
| 5 assi simultanei | Tutti gli assi coordinano il movimento in tempo reale | Superfici complesse, sottosquadra, finiture continue, pezzi free-form |
Capire questa distinzione evita l’errore più comune: comprare un 5 assi “vero” quando in realtà serve soprattutto una macchina capace di posizionamento rapido e ripetibile. Da qui conviene passare a un punto più concreto: quando questa complessità si traduce davvero in vantaggio economico.
Quando la lavorazione a 5 assi fa risparmiare davvero
La risposta migliore non è “sempre”, ma “quando il pezzo ha abbastanza valore da giustificare il cambio di metodo”. In pratica, io vedo tre casi in cui i cinque assi danno il massimo: componenti con molte facce da riprendere, pezzi con profili complessi da rifinire e produzioni dove il tempo di preparazione pesa quasi quanto il tempo di taglio.
- Toolmaking e stampi: il vantaggio nasce dalla qualità di superficie e dalla possibilità di seguire la geometria senza fermare il processo.
- Aerospazio ed energia: qui contano accesso agli angoli, controllo delle deformazioni e stabilità su materiali impegnativi.
- Medicale e precision engineering: la ripetibilità del processo è spesso più importante della pura velocità di asportazione.
- Lotti piccoli e medi: meno attrezzaggi significa più flessibilità quando i pezzi cambiano spesso.
Il punto che molti sottovalutano è questo: il risparmio non arriva solo dal ciclo macchina, ma soprattutto dalle operazioni eliminate fuori macchina. Se un pezzo richiede tre serraggi, due controlli intermedi e un riallineamento finale, una configurazione a cinque assi può ridurre parecchio il lavoro invisibile che assorbe ore senza sembrare produttivo. Per questo, prima di guardare il marchio, conviene leggere bene la gamma e capire quale serie corrisponde al proprio tipo di pezzo.
Come orientarsi nella gamma DMG MORI senza guardare solo il nome della serie
Qui la scelta va fatta con freddezza. Le serie DMG MORI non si distinguono solo per potenza o dimensioni, ma per il tipo di lavoro che sono nate per sostenere. Io le leggo così: ingresso economico al 5-sided, universale compatto, 5 assi ad alta precisione e, quando il pezzo cresce davvero, strutture a portale.
| Serie | Punto forte | Dati utili da ricordare | Quando la guarderei per prima |
|---|---|---|---|
| CMX U | Ingresso pratico alla lavorazione a 5 facce | 30 m/min di rapido, mandrino inline da 12.000 giri/min, sistema di misura diretto, pezzi fino a 350 kg | Officina che vuole entrare nel 5 assi senza saltare subito su una macchina molto più complessa |

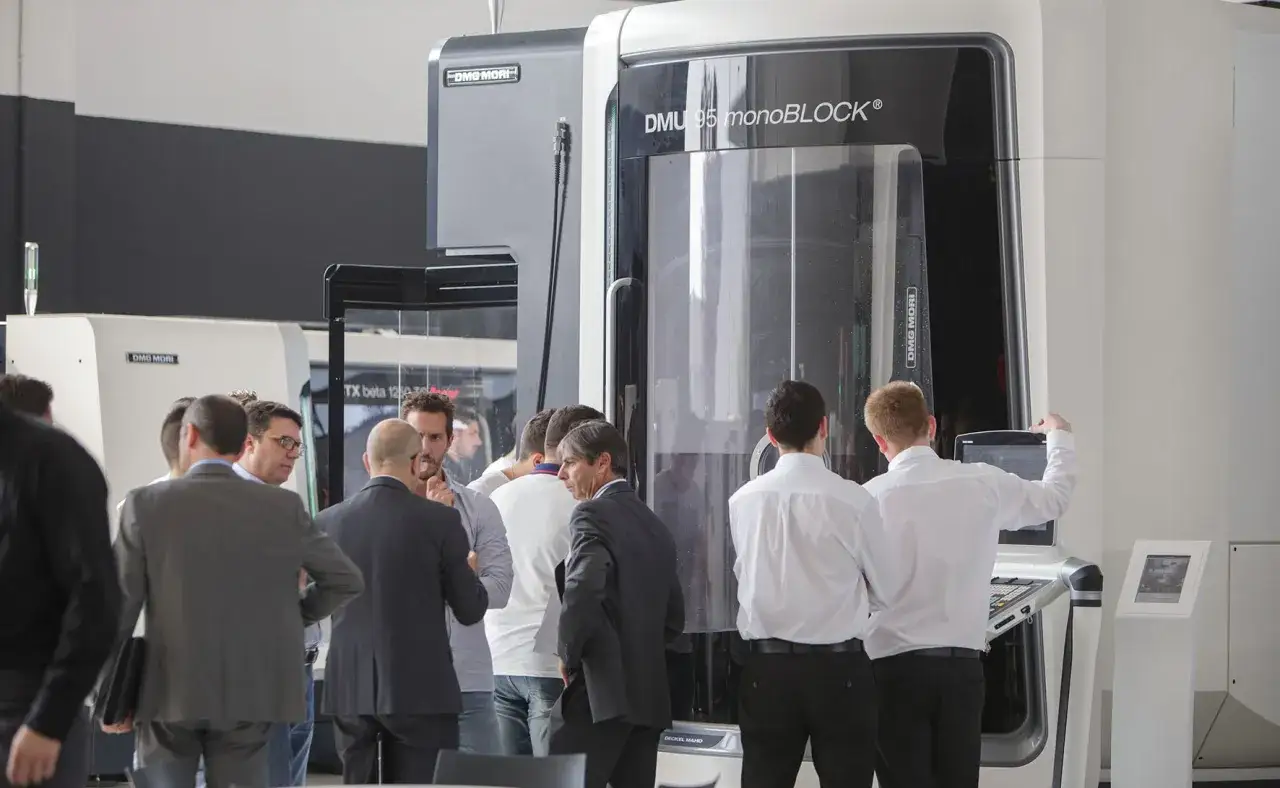

| DMU | Universale e già pronta per il 5 assi simultaneo | Campo di brandeggio fino a 135°, mandrini fino a 60.000 giri/min, peso pezzo fino a 300 kg | Quando servono versatilità, finitura e un mix di pezzi diversi |
| NMV | Alta precisione su pezzi complessi | DDM sugli assi B e C, DCG, ORC sull’asse Z, lavorazione in un unico serraggio, pezzi fino a 300 kg | Se vuoi stabilità termica, accessibilità e ripetibilità su geometrie difficili |
| Portal | Grandi pezzi e massima stabilità | Precisione macchina fino a 8 µm, avanzamenti fino a 60.000 mm/min, corse fino a 6.000 mm, carico tavola fino a 25 t | Per stampi grandi, strutture pesanti o lavorazioni in cui la dimensione del pezzo cambia completamente la scelta macchina |
Se devo essere netto, la differenza non la fa il logo sulla fiancata ma la corrispondenza tra cinematica e pezzo. Una CMX U può essere perfetta per entrare nel mondo dei cinque assi; una Portal, invece, ha senso solo quando dimensioni e massa del componente rendono impossibile una soluzione più compatta. Il passaggio successivo è capire quali parametri tecnici spostano davvero il risultato in produzione.
I parametri tecnici che contano più del nome commerciale
Quando valuto un centro di lavoro a 5 assi, io non parto mai dalla brochure. Parto da sei domande: il pezzo entra davvero nella macchina, il mandrino ha la coppia giusta, la precisione è stabile nel tempo, la tavola regge il peso reale, il controllo sa anticipare i movimenti e il CAM è già pronto a programmare quella cinematica?
| Parametro | Perché conta | Che cosa verificare |
|---|---|---|
| Cinematica | Definisce se la macchina lavora in 3+2 o in simultaneo | Se il tuo lavoro richiede orientamento o interpolazione continua |
| Corsa utile | Dice quanto spazio hai davvero per pezzo, staffe e utensili | Non guardare solo il volume teorico: verifica gli ingombri reali |
| Portata tavola | Influisce su stabilità, precisione e sicurezza del set-up | Peso del pezzo, attrezzaggio e futuri carichi accessori |
| Giri e coppia mandrino | I giri servono per finitura e utensili piccoli, la coppia per sgrossatura e materiali duri | Chiedi sempre il profilo di lavoro, non solo il numero massimo |
| Precisione e misura diretta | Riduce gli errori di ritorno e migliora la ripetibilità | Sistemi di misura, raffreddamento e gestione termica |
| Controllo e software | È il punto in cui la macchina diventa produttiva o problematica | Post-processor, simulazione collisioni, funzioni di look-ahead, formazione operatori |
Il termine look-ahead significa che il controllo legge in anticipo la traiettoria, così da mantenere più fluido il moto e limitare strappi o rallentamenti inutili. In un 5 assi questo dettaglio pesa più di quanto sembri, perché una traiettoria continua vale spesso più di una potenza nominale molto alta ma difficile da sfruttare davvero. Da qui si entra nel vero collo di bottiglia: programmazione, utensili e automazione.
Programmazione, utensili e automazione che fanno la differenza
Una macchina a cinque assi ben scelta può comunque produrre risultati mediocri se il resto della catena non è all’altezza. Il cuore è il CAM: il post-processor deve parlare correttamente con il controllo, la simulazione deve intercettare le collisioni e l’operatore deve sapere come leggere le traiettorie, non solo come avviare il ciclo.
- Parti da un modello digitale pulito, con utensili, portautensili e attrezzaggi già presenti in simulazione.
- Verifica il post-processor, perché una cinematica errata può annullare tutto il vantaggio della macchina.
- Usa utensili più corti quando possibile, perché la rigidità migliora e le vibrazioni calano.
- Prepara il fissaggio con attenzione, soprattutto se lavori pezzi irregolari o molto asimmetrici.

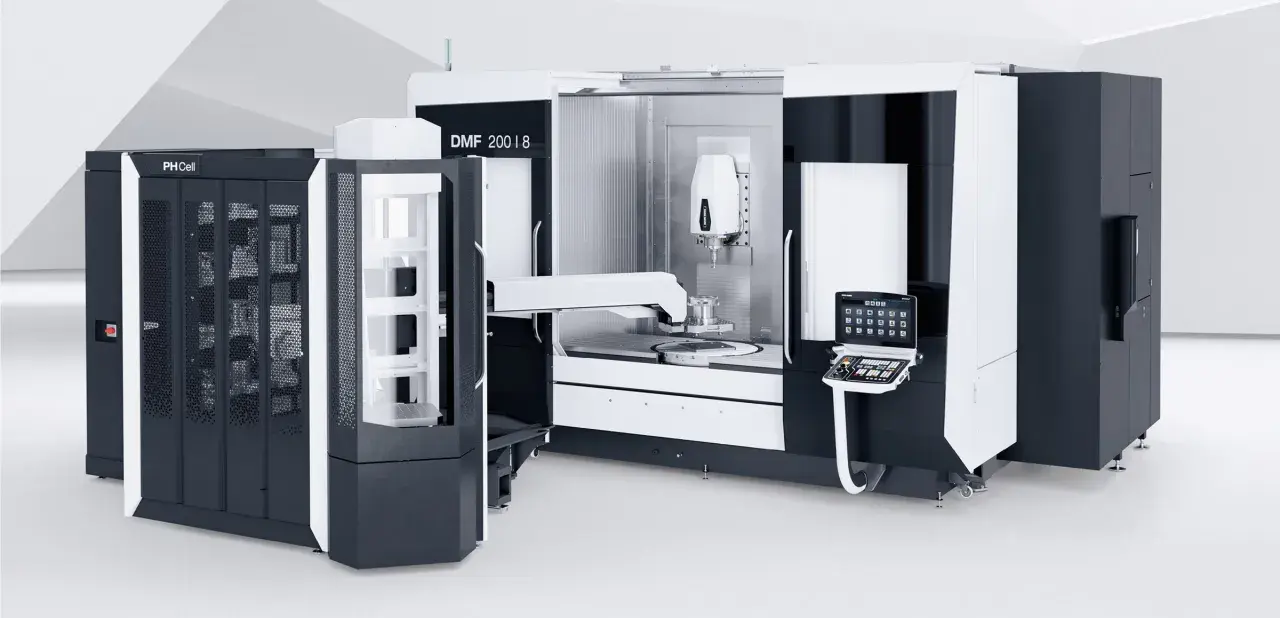

- Automatizza quando il lotto lo giustifica, per esempio con pallet, handling o soluzioni robotiche, così il 5 assi non resta fermo tra un ciclo e l’altro.
La documentazione DMG MORI insiste anche su misurazione in processo e automazione, perché senza questi due elementi il vantaggio del 5 assi si riduce. Io la vedo così: se la macchina è veloce ma la preparazione richiede un quarto d’ora per pezzo, il guadagno evapora. Se invece il ciclo è ripetibile e il cambio pezzo è corto, la stessa macchina cambia davvero la produttività dell’officina.
Limiti, costi e casi in cui il 5 assi non conviene
Qui conviene essere molto onesti. Un centro di lavoro a 5 assi non è la risposta giusta a qualsiasi problema di produzione. Il primo limite è economico: l’investimento iniziale è alto e non comprende solo la macchina, ma anche utensili, attrezzaggi, software CAM, formazione e spesso un’infrastruttura più robusta per alimentazione, aspirazione trucioli e climatizzazione.
- Se produci geometrie semplici, una 3 assi ben ottimizzata può costare meno e rendere meglio.
- Se i pezzi cambiano raramente, il salto al 5 assi può essere eccessivo rispetto al beneficio reale.
- Se il team non è pronto sul CAM, la macchina resta sottoutilizzata e il ritorno sull’investimento si allunga.
- Se il pezzo è grande ma poco complesso, a volte conviene una macchina tradizionale più grossa e più semplice da gestire.
Il secondo limite è organizzativo: un 5 assi chiede metodo. Se non hai tempi di attrezzaggio controllati, standard di controllo qualità chiari e un flusso di programmi ben gestito, il vantaggio tecnico si disperde. Il terzo limite, più sottile ma decisivo, è la falsa convinzione che “più assi” significhi automaticamente “più produttività”: in realtà la produttività arriva solo quando la cinematica giusta incontra il pezzo giusto e un processo già maturo. Per questo l’ultima verifica deve essere molto pratica e molto concreta.
La scelta più solida per un’officina che vuole crescere con il cinque assi
Se dovessi sintetizzare il criterio migliore, direi questo: scegli la macchina in base al pezzo dominante, non in base al catalogo più impressionante. Per un ingresso ordinato nel mondo dei cinque assi, la CMX U è una soglia sensata; per una versatilità più ampia, la famiglia DMU resta una delle strade più leggibili; se la priorità è la precisione su geometrie complesse, NMV ha una logica molto chiara; se invece parliamo di componenti grandi e pesanti, la serie Portal ha il vantaggio della struttura e dei numeri.
- Definisci il pezzo tipo per peso, ingombro, materiale e tolleranza.
- Chiedi una dimostrazione su un pezzo simile al tuo, non su un esempio generico.
- Verifica il costo totale, non solo il prezzo macchina.
- Controlla che CAM, attrezzaggio e formazione siano già coperti nel piano di avvio.
In pratica, la scelta migliore è quella che ti fa produrre bene già dal primo lotto, senza costringerti a compensare con continui aggiustamenti. Se tieni insieme cinematica, software e organizzazione, i cinque assi diventano un vero moltiplicatore di qualità; se ne trascuri uno solo, diventano soltanto una macchina costosa.
