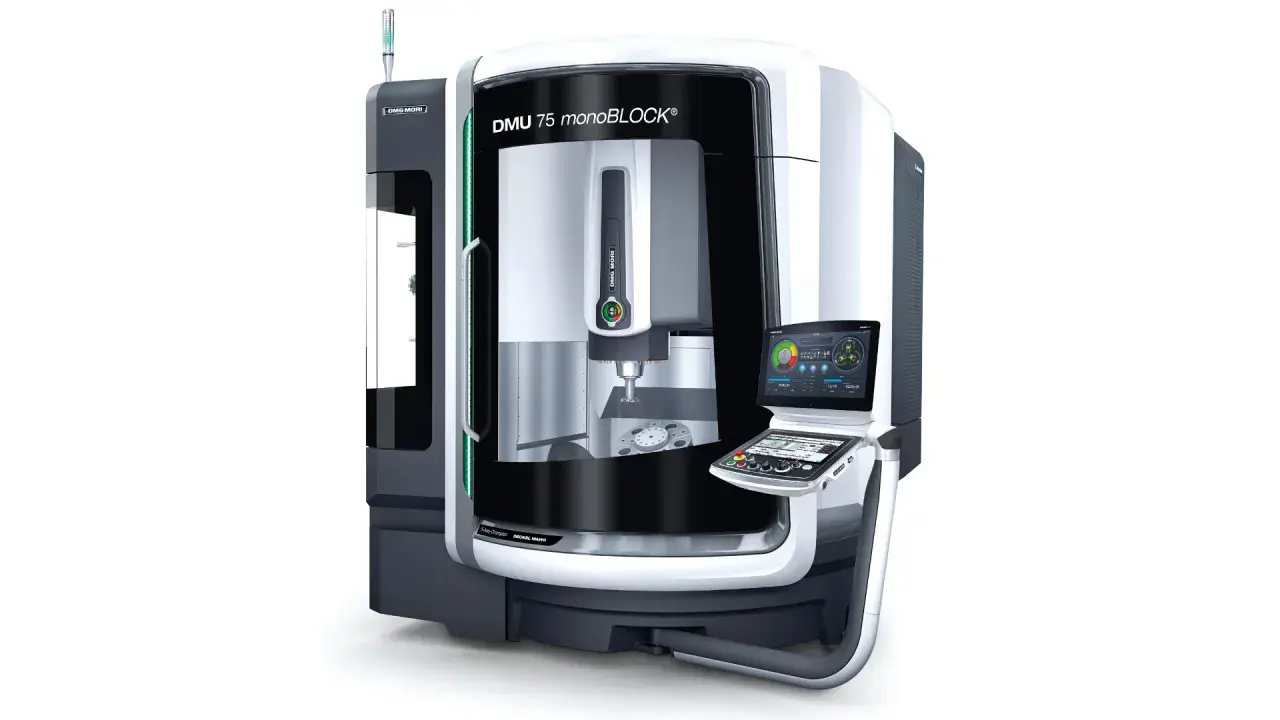

Un centro a 5 assi ben progettato non serve solo a tagliare meglio: cambia il modo in cui si impostano i lotti, si riducono i piazzamenti e si sfrutta lo spazio in officina. Il DMU 75 monoBLOCK entra proprio in questa categoria, con una logica pensata per lavorazioni complesse, precisione ripetibile e accesso comodo alla zona di lavoro. In questo articolo trovi una lettura pratica della macchina, dei dati tecnici che contano davvero e dei controlli che io farei prima di valutarla per una nuova cella CNC o per un acquisto sull'usato.
I punti che contano davvero prima di valutarla
- Parliamo di un centro a 5 assi simultanei pensato per pezzi complessi, non di una semplice fresatrice universale.
- Il formato e' compatto per la categoria: 8 m2 di ingombro, porta da 1.310 mm e carico con carroponte fino a 600 kg.
- Le dimensioni utili arrivano a 840 x 500 mm, con peso massimo pezzo di 600 kg.
- La precisione standard dichiarata e' di 4 micrometri, con mandrino da 20.000 rpm e 130 Nm.
- Il controllo va scelto in funzione del reparto: Heidenhain, Siemens e piattaforma CELOS X non rispondono alle stesse esigenze.
- Sull'usato pesano molto ore mandrino, storico di calibrazione, segni di crash e stato del magazzino utensili.
Cosa rappresenta davvero questa macchina in officina
La cosa importante da capire e' che qui non si parla di una semplice fresatrice universale. La macchina lavora con cinque assi coordinati, cioe' i tre assi lineari piu' due assi rotativi che si muovono insieme, e questo permette di arrivare su geometrie complesse con meno riposizionamenti.
La struttura monoBLOCK, con basamento monoblocco e guide a rulli da 45 mm sugli assi, va letta come una scelta orientata alla stabilita'. In pratica, io la interpreto cosi: meno flessioni, meno vibrazioni e una risposta piu' coerente quando il pezzo richiede contorni difficili o una finitura molto pulita. L'analisi FEM, cioe' l'ottimizzazione agli elementi finiti, serve proprio a distribuire meglio le rigidita' dove contano davvero.
Mi interessa anche un altro dettaglio: i movimenti X e Y con viti a ricircolo dirette, la compensazione multisensore e le misure di raffreddamento standard. Sono scelte che, in pratica, aiutano a tenere piu' stabile il comportamento della macchina quando il pezzo resta in lavorazione per molte ore.
- stampi e matrici con superfici libere e tasche profonde
- componenti aerospaziali con accessi difficili
- parti medicali o di precisione con tolleranze strette
- lavorazioni in cui un solo piazzamento riduce errore e tempo
Se il tuo flusso produttivo vive di pezzi complessi e cambi frequenti, questa e' una logica sensata. Quando si passa ai numeri, si capisce subito fino a che punto la piattaforma e' coerente con quel tipo di lavoro.
I numeri che contano quando si guarda la scheda tecnica
Nelle schede tecniche ufficiali emergono i punti che pesano davvero in officina, non solo quelli da brochure. Qui la differenza non la fa un singolo valore isolato, ma l'insieme di corse, capacita' di carico, precisione e accessibilita'.
| Parametro | Valore | Perche' conta |
|---|---|---|
| Corse X/Y/Z | 750 / 650 / 560 mm | Definiscono la reale finestra di lavoro e il tipo di pezzo gestibile. |
| Ingombro a pavimento | 8 m2 | Aiuta quando lo spazio in reparto e' un vincolo concreto. |
| Apertura porta | 1.310 mm | Incide su carico, manutenzione e accesso alla zona di lavoro. |
| Carico con carroponte | Fino a 600 kg | Rende piu' semplice la movimentazione dei pezzi pesanti. |
| Peso massimo pezzo | 600 kg | Segna il limite pratico per molti componenti medio-grandi. |
| Dimensione massima pezzo | 840 x 500 mm | Ti dice subito se il pezzo entra davvero nel ciclo. |
| Precisione di posizionamento | 4 micrometri standard | Conta quando la ripetibilita' vale piu' della sola velocita'. |
| Mandrino | 20.000 rpm e 130 Nm | Bilancia bene velocita' e coppia per finitura e sgrossatura. |
| Magazzino utensili | 60 posti standard | Riduce i compromessi quando il ciclo richiede molte utensilerie. |
| Controlli disponibili | Siemens o Heidenhain | La scelta condiziona programmazione, formazione e integrazione. |
Dove rende di piu e dove conviene essere prudenti
Io la vedo forte soprattutto in tre scenari: stampi e matrici, dove la geometria complessa premia i 5 assi simultanei; aerospace ed energy, dove accesso e ripetibilita' contano piu' della sola velocita'; e medicale o meccanica di precisione, quando servono lotti piccoli o medi con cambi frequenti.Il vantaggio pratico non e' solo tecnico. Con un pezzo difficile puoi ridurre i piazzamenti, e ogni piazzamento in meno significa meno errori cumulati, meno tempo morto e piu' controllo sulla quota finale. Se poi inserisci automazione, ad esempio un sistema pallet o una cella robotizzata, la macchina diventa molto piu' interessante anche per turni non presidiati.
- La sceglierei se il margine arriva dalla complessita' del pezzo, non dal volume.
- La sceglierei se il set-up e' una parte rilevante del costo, non un dettaglio.
- La terrei sotto controllo se produci solo pezzi semplici e standardizzati: in quel caso una 3 assi ben configurata puo' essere piu' razionale.
- La valuterei con prudenza se non hai ancora personale formato su 5 assi e controlli avanzati.
In altre parole, questa non e' la macchina da comprare per principio: e' la macchina da comprare quando il flusso di lavoro la sfrutta davvero. A quel punto il controllo numerico e il software diventano decisivi quanto la parte meccanica.
Controllo numerico, software e automazione da scegliere bene
Qui io guardo sempre oltre il nome del mandrino. Il controllo, l'interfaccia e la connettivita' determinano quanto velocemente una squadra puo' passare dal CAD/CAM al pezzo finito, e quanto e' semplice tenere sotto controllo la produzione nel tempo.
| Soluzione | Quando la sceglierei | Punti forti | Limite da non ignorare |
|---|---|---|---|
| Heidenhain TNC7 | Se il reparto lavora molto con presetting, tastatura e programmazione da macchina. | Interfaccia personalizzabile, setup intuitivo, cicli di tastatura, buona lettura operativa del pezzo. | Funziona al meglio se la squadra conosce gia' la logica Heidenhain. |
| Siemens SINUMERIK ONE | Se hai gia' standard Siemens o un flusso CAM molto strutturato. | 3D Shopfloor Programming, Advanced Surface, architettura multicore e buon supporto ai cicli avanzati. | Richiede formazione coerente, soprattutto se arrivi da ambienti diversi. |
| CELOS X | Se vuoi un livello forte di integrazione dati e servizi. | Interfaccia app-based, aggiornamenti online, diagnostica remota e scambio dati standardizzato. | Non e' il controllo CNC in senso stretto, quindi va letto come piattaforma di digitalizzazione. |
La mia lettura e' semplice: non esiste il controllo migliore in assoluto, esiste quello piu' adatto al modo in cui lavori davvero. Se il team programma spesso a bordo macchina, Heidenhain puo' essere molto naturale; se invece vivi gia' dentro un ecosistema Siemens e CAM, SINUMERIK ONE diventa una scelta coerente. La parte digitale, invece, pesa quando vuoi manutenzione remota, dati di processo e una macchina piu' facile da integrare in una fabbrica connessa.
Una volta chiarito il software, resta il punto meno glamour ma piu' costoso da sbagliare: cosa controllare prima di firmare l'acquisto, soprattutto se la macchina e' usata.

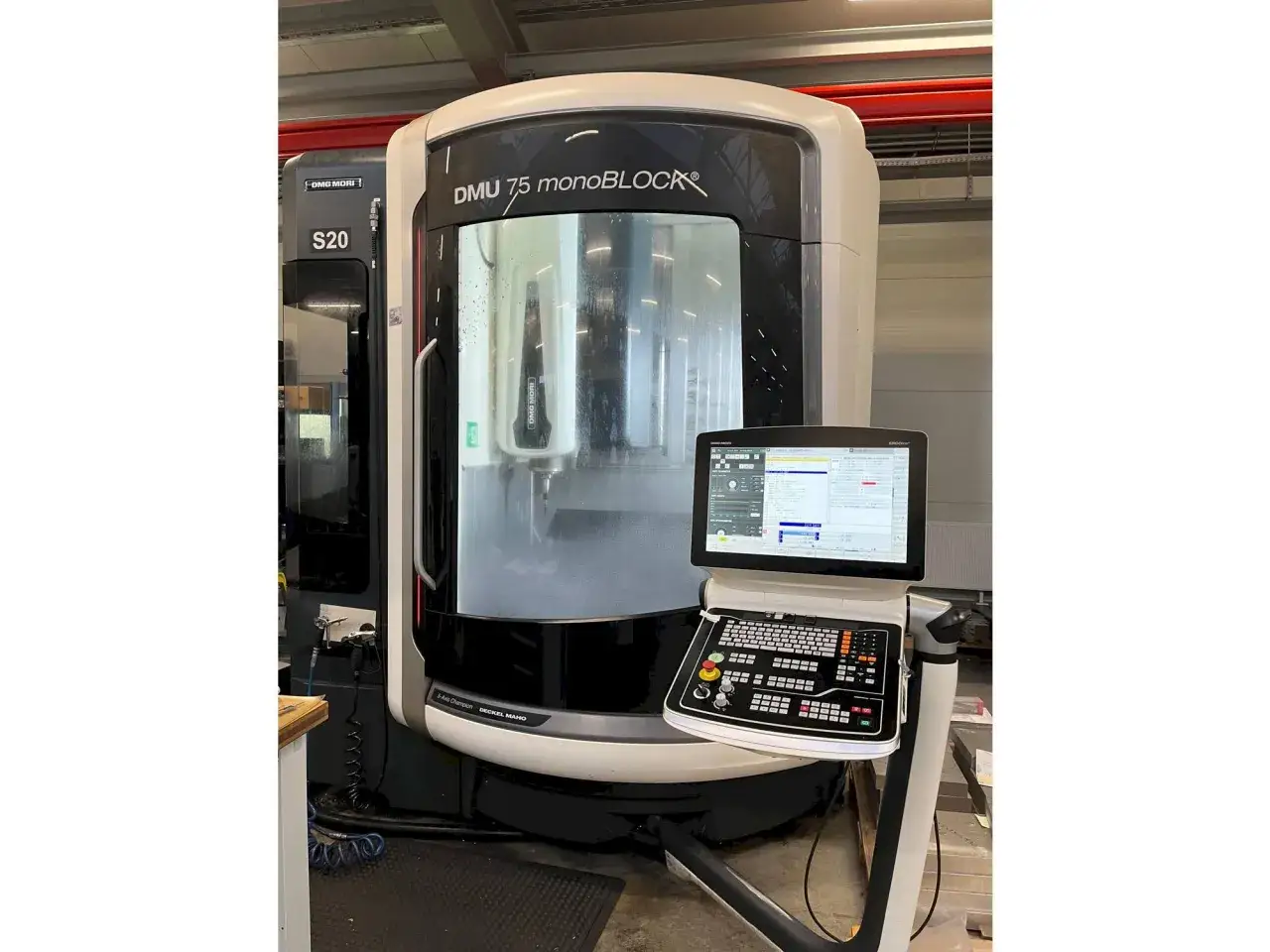

Cosa controllare prima di acquistarlo o prendere un usato
Quando valuto un esemplare usato, non mi fermo alle ore dichiarate. Io chiedo sempre una verifica che tocchi meccanica, geometria, mandrino e manutenzione, perche' e' li che si nascondono le differenze tra un'offerta interessante e un rischio costoso.
- Ore macchina e ore mandrino - le prime dicono quanto e' stata usata la macchina, le seconde quanto ha lavorato il cuore del sistema.
- Storico delle calibrazioni - se c'e' una procedura di compensazione geometrica, voglio vedere il report e non solo una conferma verbale.
- Segni di crash o vibrazioni anomale - i log di protezione aiutano a capire se il passato e' stato tranquillo o no.
- Stato del magazzino utensili - 60 posti servono a poco se i cambi utensile sono lenti, incerti o rumorosi.
- Impianto refrigerante e evacuazione truciolo - sembrano dettagli, ma in 5 assi fanno la differenza sulla continuita' del ciclo.
- Preparazione all'automazione - se pensi a pallet, robot o funzionamento notturno, va verificata subito l'interfaccia disponibile.
- Prova pezzo reale - io non comprerei mai senza una lavorazione di test e una misura finale del pezzo.
Non darei mai troppo peso al prezzo iniziale se manca uno di questi controlli. Un usato apparentemente conveniente puo' diventare caro al primo fermo, mentre una macchina ben documentata spesso giustifica un esborso piu' alto.
La scelta giusta dipende piu dal flusso che dal nome del modello
Se il tuo obiettivo e' portare in reparto un 5 assi compatto, preciso e abbastanza flessibile da coprire pezzi complessi, questa macchina ha una logica solida. Se invece produci quasi solo lavorazioni semplici, continue e standard, il salto verso una piattaforma cosi' evoluta va giustificato con numeri, non con l'entusiasmo per la scheda tecnica. Nel 2026 la differenza vera non la fa solo il modello, ma quanto bene macchina, controllo, automazione e manutenzione si incastrano nel tuo ciclo produttivo.
