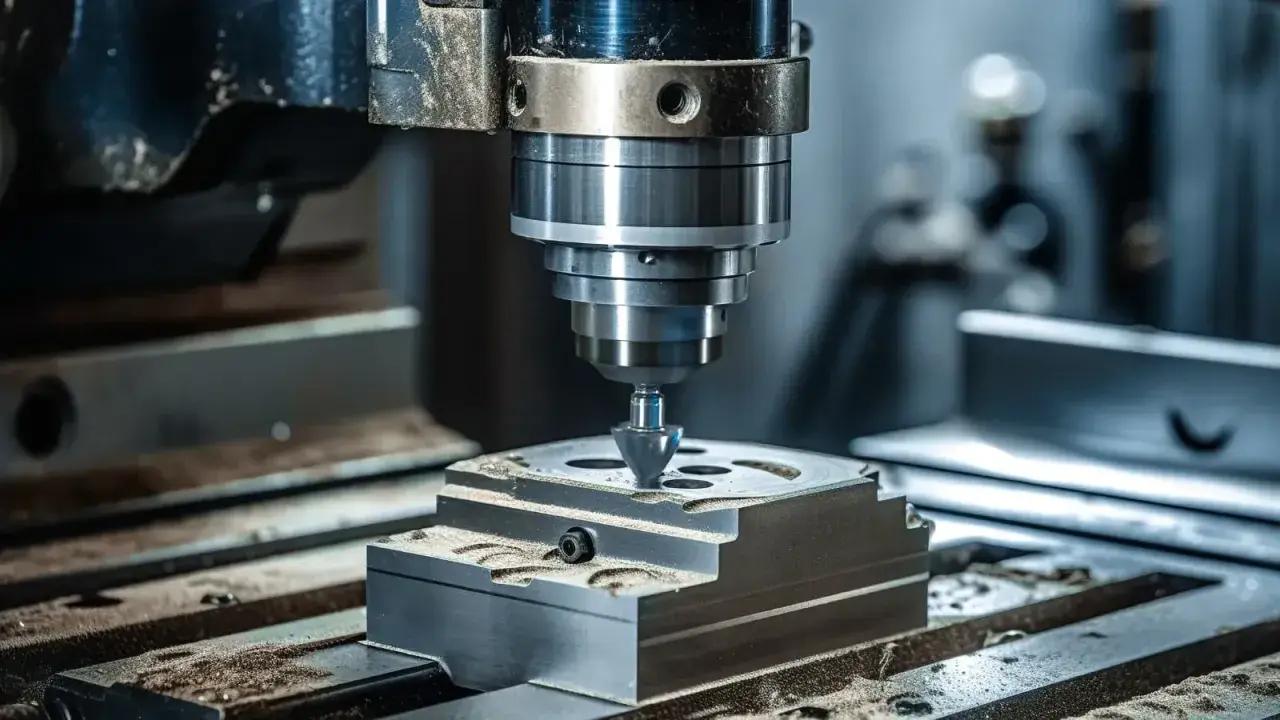

La fresatura tridimensionale non si gioca solo sull’utensile: conta soprattutto la macchina CNC che lo guida, la cinematica degli assi e il modo in cui il CAM traduce il modello in passate reali. Quando una fresa 3d entra in gioco su superfici curve, tasche profonde o dettagli di stampi e matrici, ogni scelta incide su finitura, tempi e stabilità del processo. In questo articolo vado dritto ai punti che servono davvero: quali macchine usare, come cambiano 3, 4 e 5 assi, quali utensili funzionano meglio e quali errori eviterei subito.
Le decisioni che contano davvero nella fresatura tridimensionale
- Per lavorare bene in 3D serve una CNC rigida, stabile termicamente e con un mandrino adatto al materiale.
- Il salto vero non è tra “fresare” e “non fresare”, ma tra 3 assi, 3+2 e 5 assi simultanei.
- Le superfici curve chiedono utensili diversi: la fresa piana sgrossa, la sferica rifinisce, la raggio aiuta nei raccordi.
- La qualità finale dipende molto dalla strategia CAM: sgrossatura, semi-finitura, finitura e controllo stock residuo.
- Una macchina più costosa non è automaticamente migliore: va scelta in base a geometria, materiale e numero di riprese.
Che cosa deve avere un centro di lavoro per lavorare in 3D
Io non parto mai dal catalogo, parto dal pezzo. Se devo ottenere superfici tridimensionali pulite e ripetibili, cerco prima di tutto un centro di lavoro CNC capace di mantenere precisione, rigidità e continuità di moto anche quando l’utensile lavora con piccoli passi e cambi di direzione frequenti. In pratica, la macchina non deve solo “muoversi”: deve farlo senza vibrare, senza perdere quota e senza trasformare ogni curva in un difetto visibile.
Le caratteristiche che pesano davvero sono queste:
- Struttura rigida: meno flessione significa migliore finitura e minore rischio di chatter, cioè quelle vibrazioni che segnano la superficie.
- Mandrino coerente con il materiale: per l’alluminio aiutano giri elevati e buona evacuazione truciolo; sugli acciai conta molto la coppia.
- Stabilità termica: se la macchina cambia quota mentre si scalda, la precisione sulla 3D si degrada anche quando il programma è corretto.
- Sistema di misura e sonda pezzo: su lavorazioni complesse, azzeramenti e controlli in macchina riducono errori e scarti.
- Evacuazione truciolo e refrigerazione: nelle cavità profonde il truciolo che resta dentro rovina finitura, utensile e tolleranza.
Un altro punto che molti sottovalutano è il portautensile. Mandrino, pinza, utensile e bilanciatura lavorano come un sistema unico: se uno degli anelli è debole, la qualità cala subito. Da qui si capisce perché il numero di assi, da solo, non basta a descrivere una macchina adatta alla fresatura tridimensionale.
Ed è proprio il passaggio tra 3, 4 e 5 assi a cambiare il gioco nella pratica.
3 assi, 3+2 e 5 assi non sono la stessa cosa
Quando confronto le macchine CNC per superfici complesse, distinguo sempre tra lavorazione a 3 assi pura, posizionamento 3+2 e 5 assi simultaneo. Non sono sfumature commerciali: sono tre modi molto diversi di affrontare la stessa geometria.
| Configurazione | Dove funziona meglio | Vantaggio principale | Limite principale |
|---|---|---|---|
| 3 assi | Superfici accessibili dall’alto, geometrie semplici, piccoli lotti | Macchina più semplice, costo inferiore, programmazione più diretta | Più riprese e accesso limitato su sottosquadri e pareti inclinate |
| 3+2 o 4 assi indicizzato | Parti con più facce o superfici orientate, ma senza vera simultaneità continua | Riduce i posizionamenti e migliora l’accesso in certe zone | Non sostituisce il 5 assi quando servono orientamenti continui dell’utensile |
| 5 assi simultaneo | Stampi, turbine, impianti medicali, forme organiche e sottosquadri | Migliore accessibilità, finitura più uniforme, meno riprese | Richiede macchina, CAM e attrezzaggio più maturi |
Il 3 assi resta una soluzione valida per moltissimi pezzi, soprattutto se la superficie tridimensionale è limitata o se posso orientare il grezzo in modo furbo. Il 3+2 è spesso il compromesso più intelligente quando voglio lavorare più lati senza entrare nella complessità del simultaneo. Il 5 assi, invece, diventa decisivo quando voglio mantenere l’utensile sempre nella posizione migliore rispetto alla superficie, perché lì guadagno accesso, qualità e spesso anche tempo ciclo.
Se il pezzo ha forme libere importanti o cavità profonde, il vero vantaggio non è “avere due assi in più”, ma evitare riprese che lasciano segni, errori di posizionamento e tempi morti. E a quel punto gli utensili diventano il secondo fattore decisivo.
Gli utensili giusti per superfici curve e dettagli fini
Per la fresatura tridimensionale non uso la stessa fresa in ogni fase. Anzi, uno degli errori più costosi è chiedere all’utensile sbagliato di fare un lavoro che non gli appartiene. Su una superficie curva, la geometria del tagliente cambia tutto: la forma del fondo, il raggio, la lunghezza utile e la rigidità del gambo influenzano sia la finitura sia la durata dell’utensile.
| Utensile | Quando lo uso | Punto forte | Limite |
|---|---|---|---|
| Fresa piana | Sgrossatura e superfici piane | Asporta materiale in modo efficiente | Lascia gradini evidenti sulle forme curve |
| Fresa sferica | Finitura 3D e superfici continue | Segue bene le geometrie complesse | Rimuove meno materiale e richiede più passate |
| Fresa a raggio torico | Semi-finitura e raccordi | Più robusta della sferica e spesso più stabile | Non copia bene i dettagli molto stretti |
| Fresa sferica conica | Cavità profonde, stampi e zone con accesso limitato | Unisce rigidità e capacità di entrare in punti difficili | È più specifica e meno versatile |
Su superfici curve io parto quasi sempre da un’idea semplice: sgrossare con un utensile robusto, rifinire con uno adatto alla geometria. Se la sporgenza utensile diventa eccessiva, la macchina può anche essere eccellente, ma la vibrazione cresce comunque. In officina considero già critico un utensile che sporge più di 4-5 volte il diametro senza un motivo serio.
Conta molto anche il portautensile e il rivestimento. Su alluminio cerco uno scarico truciolo molto pulito; su acciai e leghe più tenaci mi interessa che il tagliente resista e che il taglio resti stabile. Qui la scelta non è teorica: cambia direttamente il risultato sulla superficie finita.
Una volta scelto l’utensile giusto, però, resta il punto che decide quasi tutto: la strategia di passata.
La strategia di passata che determina la finitura
Quando vedo una superficie 3D venuta male, molto spesso il problema non è la macchina ma la sequenza di lavorazione. La fresatura tridimensionale funziona bene quando ogni fase ha un compito preciso. Io la penso quasi sempre in quattro passaggi: sgrossatura, semi-finitura, finitura e controllo dello stock residuo.
- Sgrossatura: tolgo la maggior parte del materiale in modo aggressivo ma controllato. In molti casi parliamo del 70-90% del volume da asportare.
- Semi-finitura: lascio un sovrametallo uniforme, spesso nell’ordine di 0,2-0,5 mm, così la finitura lavora su una base regolare.
- Finitura: riduco il passo laterale e cerco una cuspide minima; su superfici curve, un passo pari al 5-10% del diametro utensile è spesso un buon punto di partenza.
- Rest machining: riprendo solo il materiale rimasto negli angoli o nelle zone non raggiunte dall’utensile precedente.
Qui il CAM fa la differenza. Strategie come parallel, scallop, morphing o rest machining non sono nomi decorativi: servono a orientare il percorso in modo coerente con la superficie. Sulle zone molto curve la qualità della interpolazione e della gestione look-ahead del controllo CNC conta quanto il taglio stesso, perché una macchina che frena e riparte in continuazione lascia segni e perde uniformità.
Se devo semplificare, dico così: meno improvvisazione c’è nel percorso, meno sorprese trovo sulla macchina. E quando il processo è impostato male, gli errori ricadono quasi sempre sugli stessi punti.
Gli errori che vedo più spesso in officina
La fresatura tridimensionale è abbastanza severa: perdona poco gli errori di impostazione. Gli sbagli che incontro più spesso non sono spettacolari, ma fanno perdere tempo e qualità in modo costante.
- Scegliere la macchina solo in base ai giri mandrino: su superfici curve servono anche coppia, rigidità e controllo del movimento.
- Usare utensili troppo lunghi: quando l’uscita utensile cresce senza bisogno, la vibrazione sale e la finitura peggiora.
- Saltare la semi-finitura: andare direttamente al finito su uno stock irregolare produce segni e usura precoce.
- Sottovalutare il bloccaggio del pezzo: se il grezzo si muove di pochissimo, la 3D lo mostra subito sulla superficie.
- Ignorare l’evacuazione truciolo: in cavità strette il truciolo riciclato rovina il taglio e scalda troppo l’utensile.
- Non testare postprocessor e simulazione: su macchine a 5 assi un errore di orientamento costa molto più di una simulazione fatta bene.
Gli effetti sono sempre gli stessi: più vibrazione, più segni, più scarti, più tempo perso in ritocco manuale. Ecco perché io preferisco sempre una configurazione sobria ma stabile a una macchina “spinta” che sulla carta sembra perfetta ma in pratica è difficile da controllare.
Da qui la domanda vera: come scegliere la macchina giusta senza sovradimensionare l’investimento?
Come scegliere la macchina giusta per il pezzo
Se dovessi scegliere oggi una macchina per lavorazioni tridimensionali, guarderei prima il pezzo e solo dopo la brochure. La scelta cambia molto in base a geometria, materiale e numero di setup necessari.
| Scenario | Macchina che sceglierei | Perché |
|---|---|---|
| Superfici curve accessibili dall’alto | Centro di lavoro verticale a 3 assi | Soluzione semplice, economica e già molto efficace |
| Pezzi con molte facce o orientamenti diversi | 3+2 o 4 assi indicizzato | Riduce i posizionamenti e migliora l’accesso a zone critiche |
| Stampi, cavità e sottosquadri complessi | 5 assi simultaneo | Permette orientamento continuo dell’utensile e meno riprese |
| Alluminio e lavorazioni ad alta velocità | Centro con mandrino veloce e buona dinamica | Aiuta su finitura e tempi ciclo |
| Acciai tenaci e sgrossature pesanti | Macchina rigida con buona coppia | Conta più la stabilità del mandrino che il numero massimo di giri |
| Pezzi misti torniti e fresati | Mill-turn o macchina multifunzione | Riduce trasferimenti e riferimenti multipli |
Quando valuto un acquisto, controllo sempre anche questi punti: spazio utile reale, libreria utensili, sonda pezzo, supporto CAM, capacità di gestione del chip flow e qualità del postprocessor. Se il controllo numerico è potente ma il flusso di programmazione è fragile, il vantaggio si perde in officina molto in fretta.
Per le lavorazioni tridimensionali non esiste una macchina perfetta in assoluto. Esiste però una macchina coerente con il pezzo, e quella è quasi sempre la scelta che porta meno problemi dopo l’installazione.
La verifica che faccio prima di dare per buona una CNC da 3D
La regola pratica che uso è semplice: una buona macchina per fresatura tridimensionale deve proteggere tre cose insieme, cioè geometria, accesso e stabilità. Se una di queste tre manca, il risultato si vede subito sulla superficie finita o sui tempi di ciclo.
Prima di chiudere una scelta, io mi farei sempre tre domande: il pezzo richiede davvero 5 assi o basta un 3+2 ben impostato, il materiale premia più la velocità o la coppia, e quante riprese voglio eliminare davvero. Se queste risposte sono chiare, la selezione della macchina CNC diventa molto più solida e la fresatura tridimensionale smette di essere un compromesso continuo. Da lì in poi, il lavoro non dipende dalla fortuna: dipende dal metodo.
