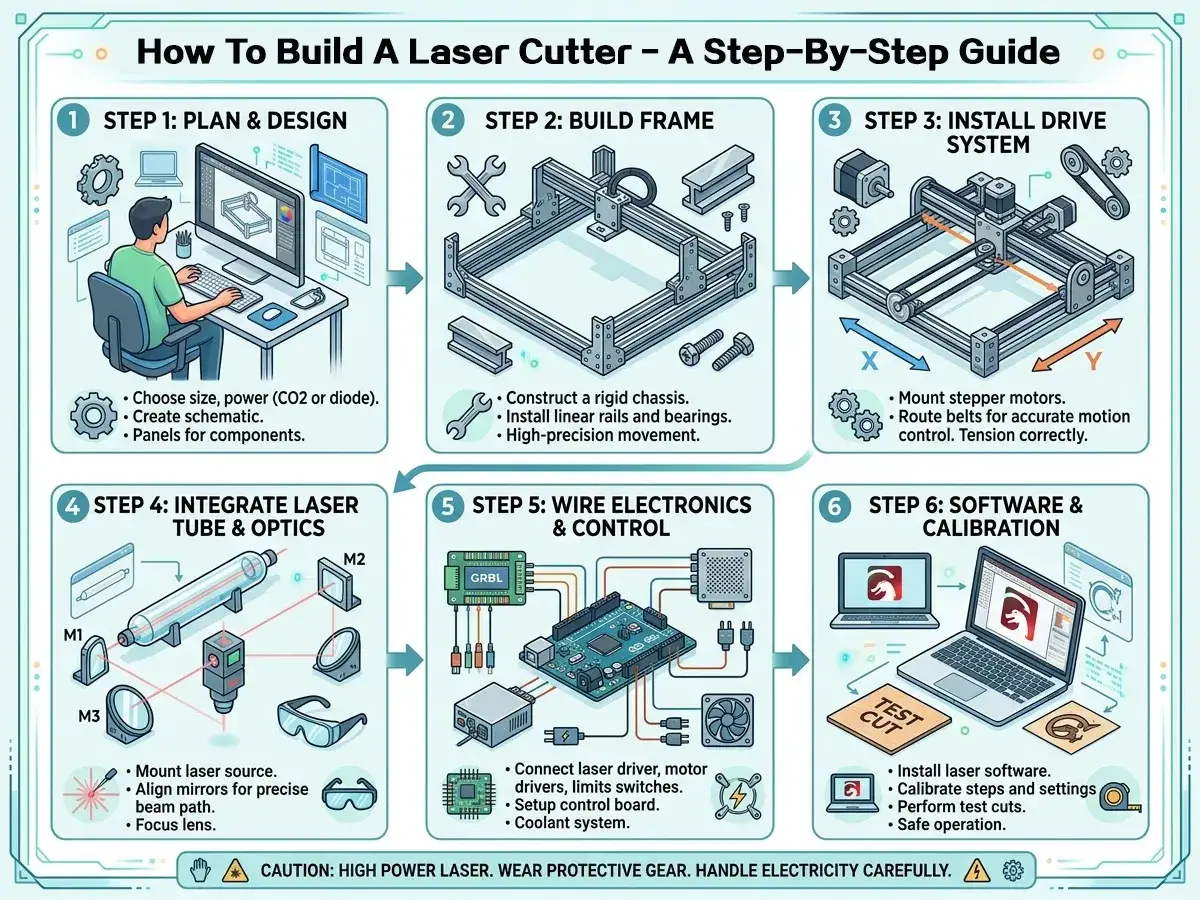

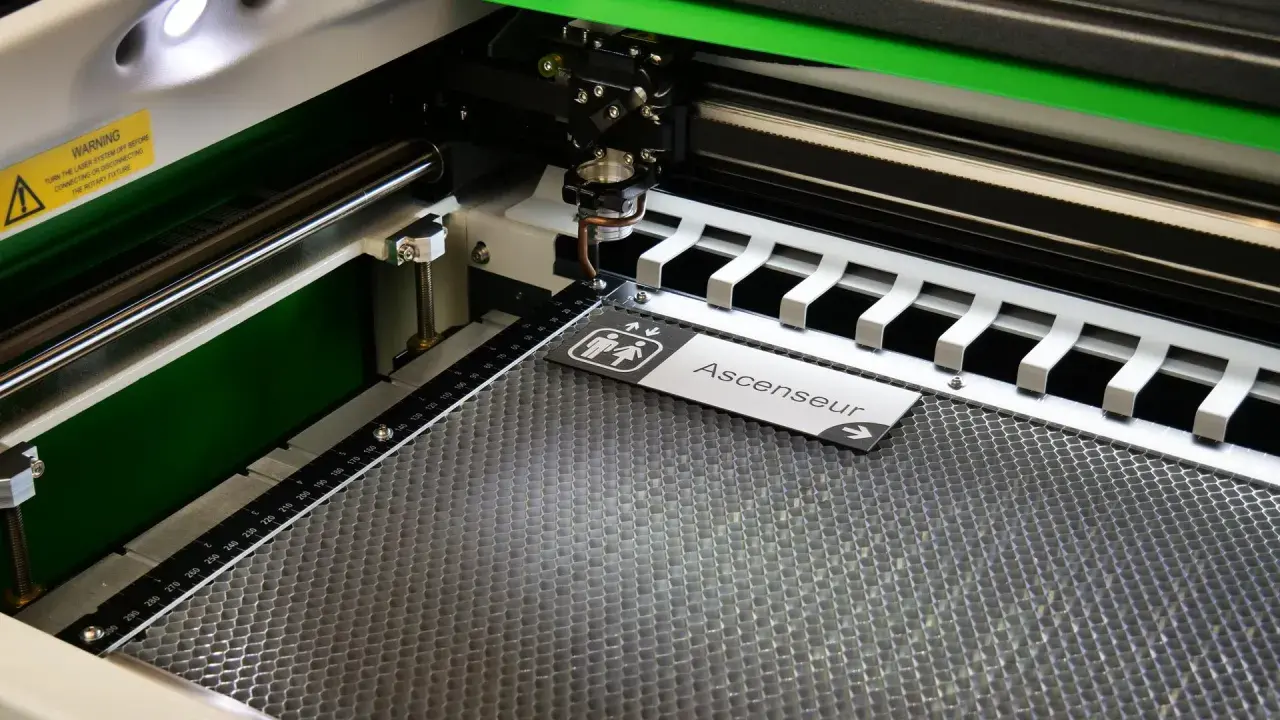

Quando preparo un progetto per il taglio laser, la differenza tra un buon risultato e uno spreco di materiale sta quasi sempre nel file, non nell’idea. In pratica servono tre cose: un disegno vettoriale pulito, una logica CAD/CAM coerente con la macchina e una scelta sensata di materiale, spessore e incastri. Qui metto insieme tutto quello che conta davvero: formati file, flusso di lavoro, idee concrete e gli errori che vedo piu spesso.
I punti che fanno la differenza nei progetti per il taglio laser
- Per il taglio servono quasi sempre file vettoriali: DXF, SVG o AI ben puliti.
- Il contorno deve essere un path singolo, con testi convertiti in tracciati e senza doppie linee.
- Il kerf va misurato sulla tua macchina: e il dettaglio che decide se un incastro entra bene o si rompe.
- Il nesting riduce sprechi e tempo, ma non deve sacrificare distanza tra i pezzi e qualita del bordo.
- I progetti piu affidabili per iniziare sono scatole a incastro, organizer, insegne stratificate, dime e lampade a livelli.
- Legno multistrato, MDF e acrilico colato restano i materiali piu facili da gestire per lavori puliti e ripetibili.
Prima del disegno, chiarisci l’obiettivo del pezzo
Prima ancora di aprire il software, io chiarisco sempre se il pezzo deve essere decorativo, funzionale o tecnico. Questa distinzione sembra banale, ma cambia tutto: una targa stratificata perdona piu liberta estetica, mentre una scatola a incastro o una dima da officina vivono o muoiono sul decimo di millimetro.
- Decorativo: contano composizione, profondita, luce e finitura delle superfici.
- Funzionale: contano tenuta, montaggio, compatibilita con il materiale e resistenza nel tempo.
- Tecnico: contano ripetibilita, quote reali, riferimenti e controllo delle tolleranze.
Se non definisci questo punto, rischi di progettare un oggetto bello da vedere ma scomodo da montare, oppure preciso ma visivamente debole. Io parto invece da tre domande: che materiale usero, quanta precisione mi serve e quanto il pezzo sara sollecitato. Da qui si decide se conviene un approccio parametrico, un file grafico semplice o un modello piu strutturato in CAD, e il passo successivo e capire quali formati usare davvero.
I file CAD/CAM che funzionano davvero
Nella pratica del CAD/CAM per il taglio laser, il file giusto conta piu del software. I formati che uso piu spesso sono DXF, SVG e AI; il PDF vettoriale puo andare bene come scambio, mentre un PNG o un JPG servono solo come riferimento o per l’incisione raster, non per il taglio dei contorni.
| Formato | Quando lo uso | Vantaggio principale | Attenzione da non saltare |
|---|---|---|---|
| DXF | Parti tecniche, profili, incastri, tagli 2D | E uno standard CAD molto diffuso e leggibile da molti software | Controlla unità, scala e duplicati |
| SVG | Grafica vettoriale, insegne, forme pulite, sagome | E leggero e comodo per file 2D ben ordinati | Verifica che il tratto sia davvero vettoriale, non solo visivo |
| AI | Layout grafici, loghi, lettering, file creativi | Ottimo quando il progetto nasce in ambiente illustrativo | Esporta solo se il flusso di conversione e controllato |
| PDF vettoriale | Scambio rapido tra reparti o fornitori | Pratico quando il contenuto resta vettoriale | Non deve contenere immagini raster al posto dei contorni |
| PNG, JPG, TIFF | Riferimento visivo o incisione immagine | Utile per l’estetica o per un mockup | Non li uso come percorso di taglio |
La regola che non salto mai e semplice: scala 1:1, unita chiare e contorni convertiti in tracciati. Testi e loghi vanno trasformati in curve; le linee di taglio e di incisione le separo su livelli distinti, con nomi leggibili, perché non do mai per scontato che il laboratorio usi la stessa mappa colori che uso io. Un altro controllo utile e eliminare doppie linee, sovrapposizioni e forme chiuse non necessarie: sono dettagli che in anteprima sembrano innocui, ma in macchina possono tradursi in tagli doppi o in tempi inutili.
Quando questi punti sono chiari, il passaggio al CAM non e piu un salto nel buio ma un controllo di finezza.
Dal CAD al CAM senza perdere precisione
Dal CAD al CAM io non cerco solo un file esportato, cerco un file pronto a essere letto bene dalla macchina. Per questo il mio flusso e quasi sempre lo stesso.
- Disegno la geometria in modo parametrico o comunque quotato, cosi posso adattare lo spessore senza rifare tutto.
- Controllo slot, fori e incastri con il kerf reale della macchina.
- Esporto a misura reale, quasi sempre in millimetri.
- Faccio il nesting dei pezzi sulla lastra, lasciando spazio sufficiente per calore, finitura e micro-ponti se servono.
- Taglio un campione di prova prima della serie vera.
Nel CAM entrano poi parametri come potenza, velocita, frequenza e aria assistita, ma io non li tratto come il cuore del progetto: prima chiudo geometria e tolleranze, poi affino la lavorazione. Una scelta che aiuta molto e l’ordine di taglio: prima fori e finestre interne, poi il perimetro esterno, cosi il pezzo non si muove mentre la macchina sta ancora lavorando.
Il kerf e la quantita di materiale che il laser rimuove lungo il bordo: nella pratica parlo di un valore che sta spesso nell’ordine dei decimi di millimetro e, a seconda di macchina, materiale e spessore, puo spingersi anche piu in alto. Per gli incastri io preparo quasi sempre una piccola scala di prova con 3-5 slot, variando la tolleranza di 0,05-0,1 mm per volta; e un investimento minimo che evita ore di rifinitura a mano.
Qui c’e anche un limite importante: dettagli troppo fini non perdonano. Se due linee si avvicinano meno di 0,5 mm, rischiano di bruciarsi tra loro; sotto 1 mm, in molti materiali, il dettaglio diventa fragile. E un vincolo da accettare subito, non un problema da scoprire a taglio iniziato. Quando il metodo e stabile, allora ha senso passare alle idee che sfruttano meglio questa precisione.
Idee che funzionano meglio in officina e in casa
Le idee migliori non sono quasi mai quelle piu complesse. Io vedo funzionare soprattutto i progetti che usano poche regole geometriche ma le sfruttano bene: ripetizione, incastro, stratificazione, luce e precisione del contorno.
| Progetto | Perché funziona | Cosa controllo nel file |
|---|---|---|
| Scatola a incastro | Allena tolleranze, angoli e assemblaggio | Slot, spessore materiale, eventuali fondi e coperchi |
| Organizer da scrivania | E utile, facile da personalizzare e si replica bene | Divisioni interne, etichette, moduli ripetuti |
| Lampada stratificata | Rende molto con tagli puliti e piu livelli | Allineamento tra strati e distanza dalle parti calde |
| Targa multilivello | Unisce branding e profondita visiva | Testi convertiti in tracciati, fori di registro |
| Dima o maschera di montaggio | E il progetto piu tecnico e piu utile in officina | Quote esatte, riferimenti, ripetibilita |
| Supporto o piccolo mobile a incastro | Mostra bene il valore del CAD parametrico | Carichi, direzione delle fibre, rinforzi |
Se devo indicare tre famiglie che consiglio spesso, parto da scatole parametriche, insegne stratificate e dime di montaggio. La prima serve a capire subito se il file "sta in piedi"; la seconda valorizza la parte visiva; la terza e quella che porta piu valore in un contesto di lavorazione reale, perche riduce errori ripetitivi e velocizza il lavoro.
Per i progetti piu creativi, come le lampade o i pannelli decorativi, mi piace usare anche lavorazioni a strati o cerniere vive. La cerniera viva, o living hinge, e una sequenza di tagli ravvicinati che rende flessibile un materiale rigido: funziona bene su legno sottile, MDF e cartone, ma va progettata con attenzione perche basta esagerare con la trama per indebolire il pezzo. Per scatole, puzzle, ingranaggi e moduli ripetuti, i generatori parametrici sono utili per partire, ma io li tratto come una bozza da rifinire: la vera differenza la fa sempre la verifica del kerf e degli incastri sulla tua macchina. Dopo aver scelto il concept, pero, il materiale resta il vero filtro tra un’idea interessante e un risultato pulito.
Come scelgo materiale e spessore senza andare a tentativi
Nella scelta del materiale io ragiono prima in funzione del risultato finale e solo dopo in funzione dell’effetto estetico. Il taglio laser e molto generoso con alcuni materiali e molto severo con altri, quindi la combinazione tra spessore, rigidita e finitura cambia davvero l’esito del progetto.
| Materiale | Spessore tipico di partenza | Dove lo userei | Attenzione principale |
|---|---|---|---|
| MDF | 3 mm, poi 6 mm per pezzi piu solidi | Prototipi, organizer, insegne interne | Polvere, bordo scuro, tenuta meccanica media |
| Multistrato di betulla | 3-6 mm | Scatole, supporti, elementi d’arredo piccoli | Vena, qualita degli strati e precisione degli incastri |
| Acrilico colato | 3-5 mm | Targhe, lampade, display, pezzi visibili | Fragilita ai colpi e rischio di cricche |
| Cartone rigido | 1-2 mm | Mockup, sagome, prove rapide | Tenuta limitata e sensibilita al calore |
Su un pezzo a vista, quando posso scegliere, io preferisco l’acrilico colato rispetto all’estruso: il bordo tende a venire piu prevedibile e il risultato finale e piu pulito. Per il legno, invece, guardo sempre la qualita del multistrato prima ancora dello spessore; un 3 mm buono spesso lavora meglio di un 6 mm scadente. E c’e una regola che tengo ferma senza eccezioni: PVC e materiali clorurati li escludo, perche il problema non e la resa ma la sicurezza e la compatibilita con la macchina.
Quando materiale e spessore sono coerenti, il file smette di essere un esercizio teorico e diventa produzione. A quel punto, i problemi veri si spostano sugli errori di preparazione, che sono quasi sempre gli stessi.
Gli errori che fanno saltare tempo, tagli e incastri
Se devo fare pulizia mentale prima di mandare un lavoro in macchina, controllo sempre questi punti. Sono noiosi, ma e proprio li che si perdono i minuti migliori e i fogli piu costosi.
- Raster al posto del vettoriale - un’immagine puo andare bene per una prova di incisione, ma non per un contorno da tagliare.
- Testo non convertito in tracciati - basta cambiare computer o font per ritrovarsi con un file diverso da quello previsto.
- Scala sbagliata - il classico errore da export, spesso invisibile finche non si prova l’incastro.
- Doppie linee e sovrapposizioni - fanno fare alla macchina un lavoro inutile e possono bruciare i bordi.
- Nesting troppo stretto - quando i pezzi sono ammassati, il calore si accumula e il bordo peggiora.
- Dettagli troppo sottili - sotto 1 mm la geometria tende a diventare fragile; sotto 0,5 mm tra due tagli ravvicinati il materiale puo cedere o bruciare.
- Materiale non compatibile - non tutti i pannelli "tagliabili" sono sensati o sicuri in laser.
Il trucco non e essere ossessivi, ma sistematici. Io uso sempre la stessa check-list, rinomino i file con materiale e spessore, e salvo una versione di test prima di ogni iterazione importante. In questo modo il progetto successivo parte gia piu pulito, e qui entra in gioco la parte piu utile di tutte: costruirsi una piccola libreria di template affidabili.
Una regola semplice per scegliere il progetto giusto al primo colpo
La mia regola finale e semplice: se un progetto non riesce a funzionare bene in una sola lastra, con un solo materiale e con pochi parametri variabili, non e ancora pronto. Non significa che sia sbagliato; significa solo che conviene semplificarlo finche il file diventa ripetibile e l’assemblaggio non richiede interpretazioni.
Per questo io consiglio di creare una base personale di elementi riutilizzabili: uno standard per slot e incastri, una scala di test per il kerf, qualche modulo di foro e distanziale, e un paio di progetti "banco prova" che conosci bene. Da li in poi, ogni nuova idea si trasforma piu velocemente in un file pulito e in un taglio prevedibile. Quando arrivi a questo punto, il valore non sta piu solo nel disegno, ma nella capacita di farlo uscire dalla macchina senza correzioni inutili.
Se devo indicare da dove partire, scelgo sempre un progetto semplice ma utile, con un solo materiale e una sola tolleranza da validare. E il modo piu veloce per trasformare un’idea in un risultato che si monta bene, si ripete senza sorprese e lascia spazio a progetti piu ambiziosi.
