I punti da fissare prima di aprire il CAD
- I parametri non sono solo quote: includono formule, riferimenti e regole che governano il modello.
- I vincoli geometrici mantengono allineamenti, parallelismi, tangenze, concentricità e simmetrie.
- L’approccio rende molto di più su famiglie di pezzi, attrezzaggi e componenti con varianti ricorrenti.
- Nel flusso CAD/CAM riduce il rischio che modello, tavola e lavorazione raccontino versioni diverse dello stesso pezzo.
- La robustezza dipende da sketch puliti, riferimenti stabili e nomi chiari per i parametri.
- Quando la modifica è occasionale o molto libera, una soluzione ibrida o diretta può essere più efficace.
Come i parametri e i vincoli geometrici guidano il progetto

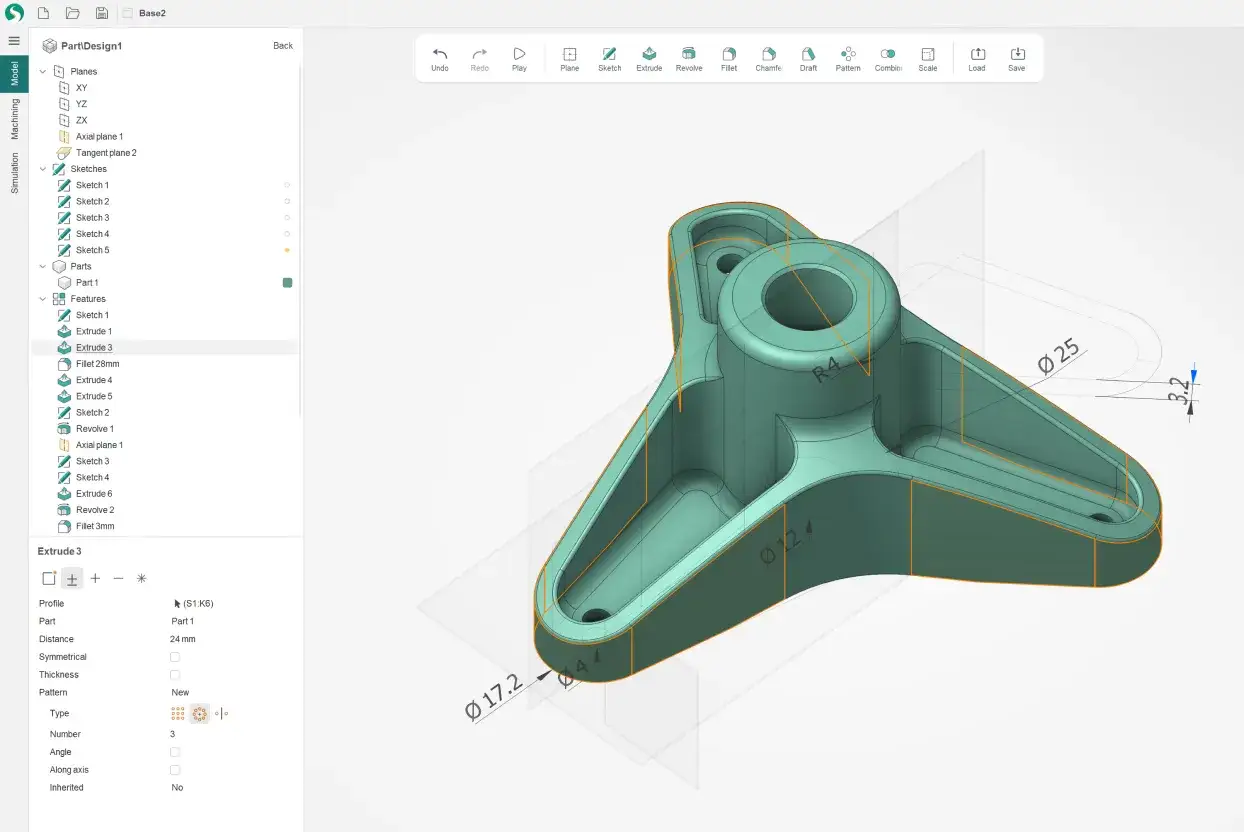

Una quota controlla una misura; un vincolo controlla una relazione. Io faccio questa distinzione subito, perché è qui che si capisce se il modello resterà leggibile anche dopo tre o quattro revisioni. Se il disegno è costruito bene, la geometria non viene rifatta: si aggiorna in modo coerente quando cambiano interasse, spessore, diametri o raggi di raccordo.
Quote e formule
Le quote definiscono i valori principali del pezzo: diametri, distanze, spessori, altezze, angoli. Le formule collegano quei valori tra loro, così una modifica può propagarsi in modo intelligente. Per esempio, se l’interasse di una staffa dipende dal diametro di un elemento e dal margine minimo di serraggio, conviene legarlo a una regola, non riscriverlo ogni volta a mano.
Vincoli geometrici
I vincoli geometrici sono la parte che molti sottovalutano. Parallelismo, perpendicolarità, concentricità, tangenza, coincidenza e simmetria non servono solo a “bloccare” uno sketch: servono a descrivere come il pezzo deve comportarsi quando cambia una quota. Se questi legami sono chiari, il CAD sa quali elementi devono muoversi insieme e quali invece devono restare fermi.
Leggi anche: Corso CAD/CAM - Scegli quello giusto per la meccanica di precisione
Intento progettuale
Qui entra in gioco l’intento progettuale, cioè la logica che spiega perché una quota esiste e cosa non deve rompersi se la modifichi. In officina questo aspetto pesa più del gusto grafico: un modello elegante ma fragile è un costo nascosto. Io preferisco sempre un file leggermente meno “pulito” ma più stabile, purché le regole siano leggibili e coerenti.
Quando questa struttura è chiara, il vantaggio si vede soprattutto nel passaggio al flusso CAD/CAM, dove ogni incoerenza si paga in tempo, correzioni e pezzi da rifare.
Dove questo approccio aiuta davvero in CAD/CAM

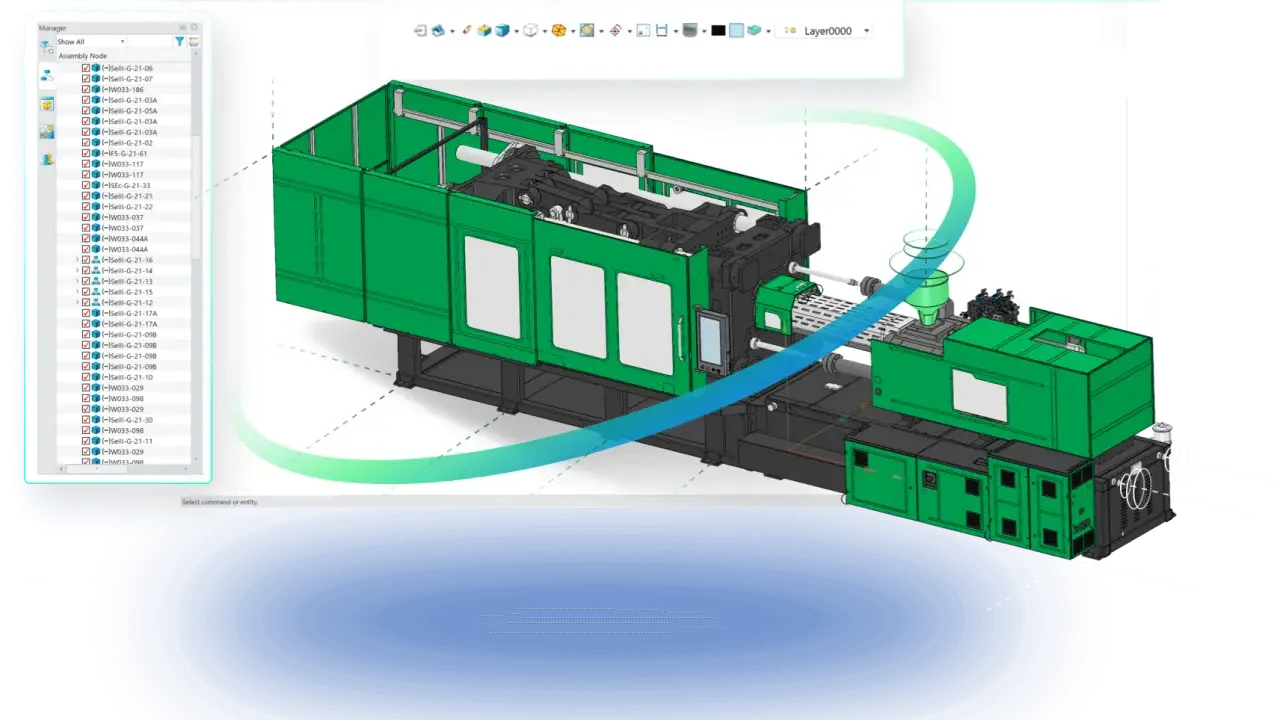

Nel lavoro meccanico il valore non sta solo nel disegno 3D. Sta nel fatto che il modello, la tavola e la logica di lavorazione restino allineati. Se cambio un foro o una nervatura, non voglio scoprire più tardi che il CAM sta ancora ragionando sulla versione precedente. È proprio qui che un modello parametrico ben costruito evita errori silenziosi.- Famiglie di pezzi. Una piastra con interassi diversi, una staffa con asole oppure un coperchio con spessori variabili si gestiscono meglio con regole comuni, non con file scollegati.
- Attrezzaggi e dime. Quando i supporti devono adattarsi a componenti diversi, i parametri permettono di cambiare misure chiave senza rifare la geometria da capo.
- Lavorazioni CNC. Se il modello resta associativo, anche il percorso utensile può essere verificato sullo stesso solido aggiornato, riducendo il rischio di programmare una versione superata.
- Documentazione tecnica. Tavole, viste, distinte e note di lavorazione diventano più affidabili quando derivano da una base coerente e non da copie manuali del modello.
In un reparto che produce varianti ricorrenti, questo fa la differenza più di qualsiasi effetto grafico. Lavorare bene significa poter cambiare un dettaglio senza innescare una catena di correzioni tra ufficio tecnico, programmazione e produzione. Da qui nasce la domanda pratica: meglio un approccio parametrico, uno diretto o una combinazione dei due?
Quando conviene il modello parametrico e quando è meglio altro
Per me l’errore tipico è trattare modellazione parametrica e modellazione diretta come se fossero rivali assolute. In realtà rispondono a esigenze diverse. Il punto non è scegliere un’etichetta, ma capire quanta regola serve davvero al tuo progetto e quanta libertà invece ti serve per chiudere il lavoro senza attriti.
| Approccio | Quando lo scelgo | Punti forti | Limiti reali |
|---|---|---|---|
| Parametrico | Famiglie di pezzi, revisioni frequenti, regole di progetto stabili | Propaga bene le modifiche e mantiene la coerenza del modello | Se è costruito male, una piccola variazione può rompere molte funzioni |
| Diretto | Import di geometrie esterne, correzioni rapide, modifiche localizzate | È più immediato sulle edizioni locali e sui file ricevuti da terzi | Rende meno evidente la logica di progetto e si riusa con più difficoltà |
| Ibrido | Progetti complessi con alcune parti rigide e altre da correggere al volo | Unisce regole dove servono e libertà dove conviene | Richiede disciplina: se i ruoli dei due metodi si sovrappongono, il file diventa ambiguo |
Nella pratica io vedo spesso la soluzione ibrida come la più realistica: parametri e vincoli sulle quote strutturali, editing diretto sulle correzioni di dettaglio o sulle geometrie importate. Quando arrivano revisioni, stampi, particolari complessi o lavorazioni speciali, questa separazione evita di forzare tutto in un unico schema rigido.
Il passaggio successivo è capire dove i modelli si indeboliscono davvero: lì si perdono ore senza accorgersene.
Gli errori che rendono fragile il modello
Un modello può sembrare corretto eppure essere pronto a crollare alla prima modifica. Io controllo sempre questi punti, perché sono quelli che generano le rotture più costose.
- Schizzi sovraccarichi. Troppi vincoli ridondanti rendono difficile capire quali relazioni sono davvero necessarie e quali sono solo rumore.
- Quote senza logica. Se i parametri non hanno nomi chiari o sono impostati come numeri isolati, il file diventa difficile da leggere e da correggere.
- Riferimenti instabili. Agganciarsi a facce o spigoli che possono cambiare è una scorciatoia rischiosa: basta una modifica topologica per mandare fuori fase l’intero albero delle funzioni.
- Ordine delle feature fragile. Quando tutto dipende da una sola funzione iniziale, il modello perde tolleranza alle revisioni e la cronologia diventa un punto debole.
- Scarsa attenzione alla fabbricazione. Un modello che ignora utensili, raggi minimi, spessori reali o tolleranze di lavorazione può essere perfetto a schermo e problematico in macchina.
Se un progetto supera questi cinque filtri, di solito è pronto per essere modificato senza ansia. E a quel punto la differenza la fa il modo in cui lo imposti fin dall’inizio.
La sequenza pratica che uso per partire bene
Quando apro un nuovo progetto, non parto mai dal dettaglio estetico. Parto dalle regole. È un’abitudine semplice, ma in meccanica fa risparmiare molto tempo.
- Definisco le varianti previste. Mi chiedo subito quali quote cambieranno davvero e quali invece devono restare fisse.
- Creo uno schizzo maestro pulito. Metto lì solo le relazioni strutturali, senza riempirlo di dettagli superflui.
- Nomenclo i parametri in modo leggibile. Un nome chiaro vale più di una sigla criptica, soprattutto quando il file passa di mano.
- Blocco i riferimenti stabili. Uso piani, assi e geometrie di costruzione che non dipendono da facce destinate a cambiare.
- Testo almeno due o tre varianti. Se il modello regge solo nella configurazione iniziale, non è davvero parametrico: è solo un solido ben disegnato.
- Verifico l’impatto sul CAM e sulla tavola. Ogni modifica deve arrivare alla lavorazione e alla documentazione senza ambiguità.
Questa sequenza non serve a complicare il lavoro, ma a renderlo ripetibile. E quando il lavoro è ripetibile, diventa anche più facile da standardizzare nel reparto.
Cosa vale la pena standardizzare in ufficio tecnico
Se devo scegliere una sola priorità, standardizzo i nomi dei parametri, i piani di riferimento e le regole per i file master. È il modo più semplice per trasformare un modello intelligente in un asset di reparto, non in un file fragile dipendente da chi lo ha creato.
- Template di schizzo. Per le famiglie di pezzi ricorrenti conviene avere schemi base già ordinati e coerenti.
- Nomenclatura uniforme. Lo stesso tipo di quota dovrebbe avere sempre lo stesso nome logico, così le revisioni si leggono più in fretta.
- Librerie di elementi standard. Fori, filetti, sedi, distanze e componenti ripetuti vanno riutilizzati, non reinventati ogni volta.
- Regole di revisione. Prima del passaggio in produzione serve una verifica formale su quote chiave, riferimenti e associatività con il CAM.
Quando questo metodo entra nella routine, il guadagno vero non è solo modificare più in fretta. È ridurre la dipendenza dalla memoria di chi ha costruito il primo file e rendere il progetto comprensibile anche a distanza di tempo, che è il punto in cui molti modelli smettono di essere strumenti e diventano problemi.
