CAD parametrico - Davvero utile o solo un peso?

Nel lavoro CAD/CAM non conta solo disegnare un pezzo, ma riuscire a modificarlo senza perdere coerenza con quote, assiemi e lavorazione. Un software parametrico lega geometria e regole di progetto: se cambia una quota, si aggiornano in cascata le feature, i riferimenti e spesso anche la documentazione tecnica. Per chi progetta componenti meccanici, utensili, dime o particolari da fresare e tornire, questa impostazione riduce errori e revisioni manuali.

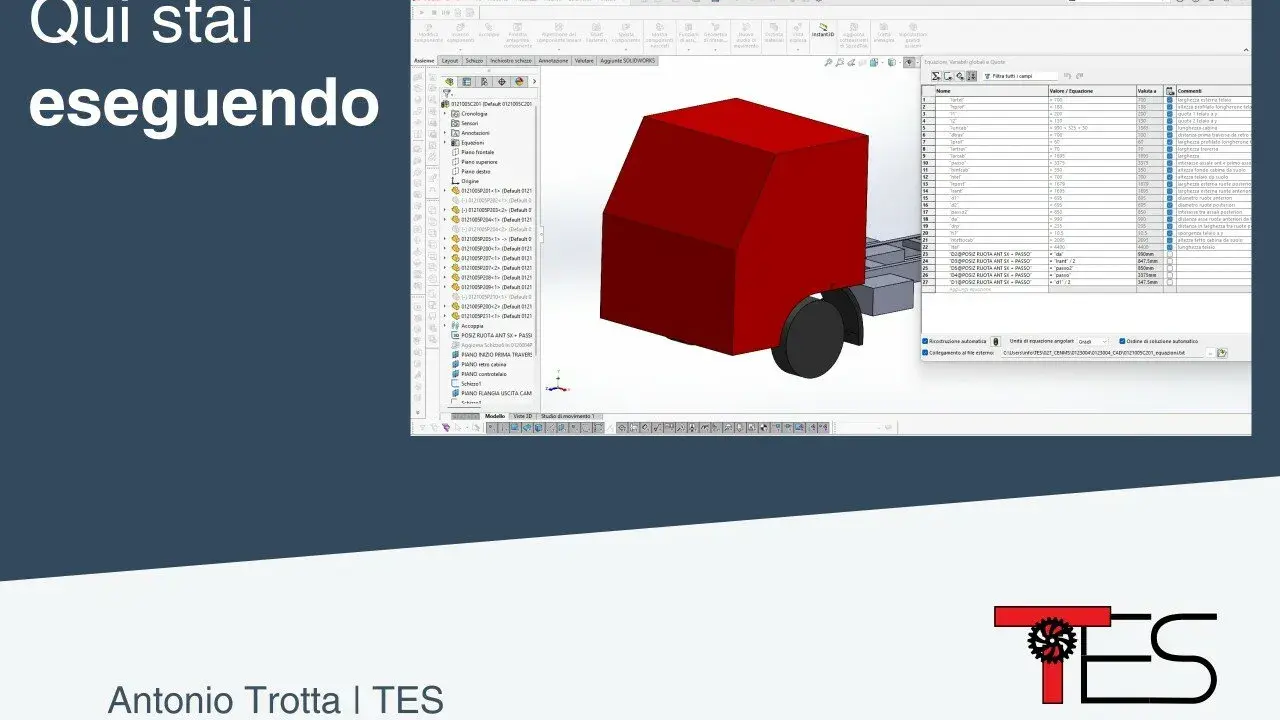

Come il modello parametrico controlla davvero la geometria

Io considero la modellazione parametrica una rete di regole, non un semplice modo di mettere quote. Il principio è chiaro: il pezzo non viene descritto solo dalla sua forma finale, ma anche dalle relazioni che tengono insieme quella forma, come parallelismi, concentricità, simmetrie, distanze e formule. Se sposti una misura chiave, il modello reagisce in modo coerente perché sa che cosa deve restare invariato e che cosa invece può cambiare. In pratica, un progetto ben costruito parte da uno schizzo stabile, passa attraverso feature ordinate e arriva a un albero delle lavorazioni leggibile. L’albero delle caratteristiche, cioè la sequenza di operazioni con cui il modello è stato creato, è importante quanto la geometria stessa: se è confuso, ogni modifica diventa un rischio. Io preferisco sempre pochi parametri chiari a decine di quote lasciate lì senza una logica.

Quote, vincoli e formule non fanno la stessa cosa

Le quote definiscono il valore numerico, i vincoli bloccano il comportamento geometrico e le formule legano una misura a un’altra. Per esempio, sul corpo di una staffa posso impostare lo spessore come parametro base, il diametro dei fori come spessore più gioco e l’interasse come funzione della posizione di montaggio. È qui che il modello smette di essere un disegno rigido e diventa un oggetto modificabile con criterio.

Il design intent vale più del singolo comando

Il punto non è usare “più parametri”, ma definire bene l’intenzione progettuale. Se un foro deve restare centrato sulla mezzeria, quella relazione va salvata nel modello; se una tasca deve mantenere distanza da un bordo funzionale, quel bordo deve diventare un riferimento solido. Quando l’intenzione è chiara, la modifica di una quota non obbliga a ricostruire il pezzo da zero, e questo fa una differenza enorme quando il progetto entra nella fase di revisione.

Ed è proprio questa logica che rende il flusso molto più utile quando dal progetto si passa alla lavorazione reale.

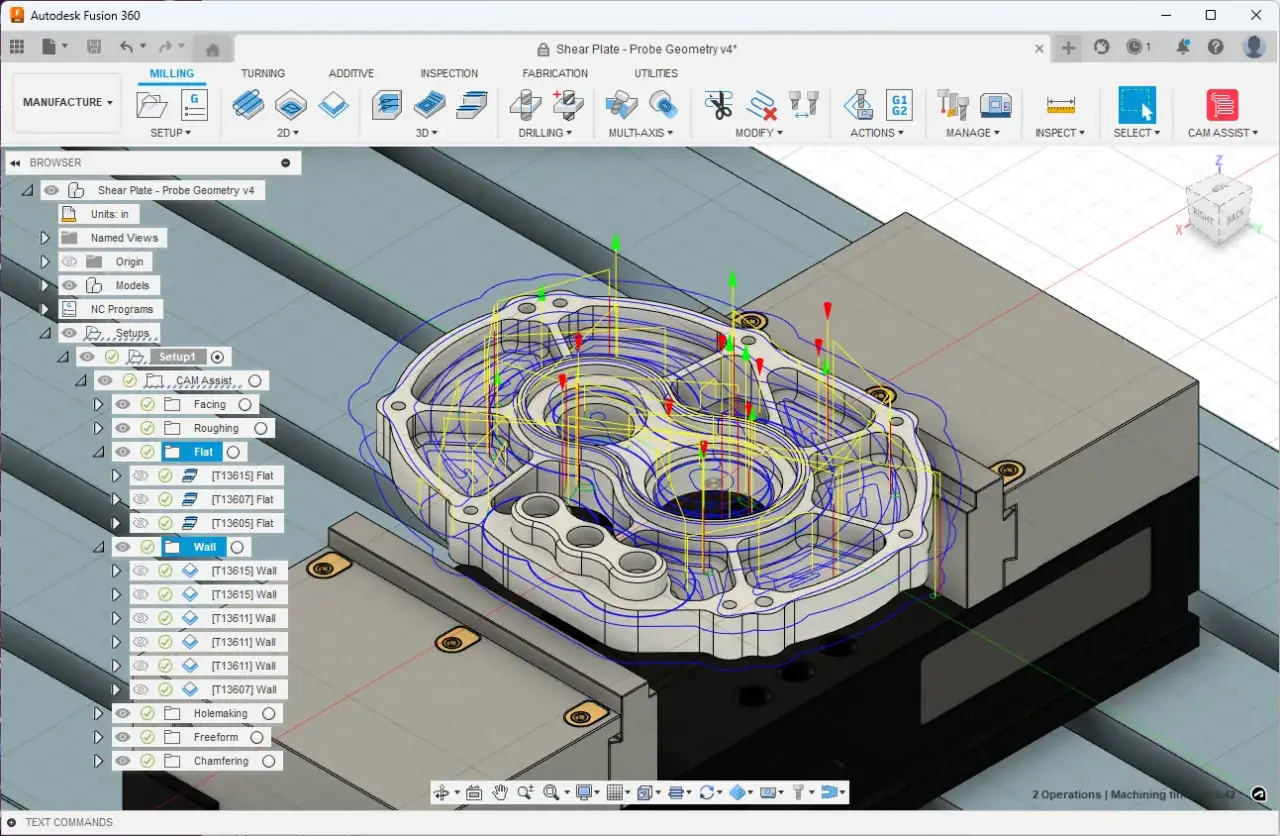

Come entra nel flusso CAD/CAM senza spezzare il lavoro

Nel collegamento tra CAD e CAM, il valore del parametrico è semplice da capire: il modello resta la fonte unica della verità. Se cambio lo spessore di una piastra, una sede cuscinetto o il passo di una foratura, il sistema può propagare la modifica anche a disegni, assiemi e lavorazioni associate. Non elimina il controllo umano, ma taglia una quantità notevole di micro-copie, esportazioni e aggiustamenti manuali.

Nella mia esperienza, questo è il punto in cui la modellazione parametrica smette di essere una scelta “da progettista” e diventa una scelta di processo. Il CAM legge la geometria aggiornata, ricalcola le operazioni dipendenti e permette di verificare subito se il cambio ha effetti su sgrossatura, finitura, collisioni, staffaggi o quote residue. Quando il collegamento è fatto bene, il passaggio da ufficio tecnico a macchina è molto più pulito.

Un flusso sano parte dal pezzo e arriva alla macchina

Il percorso più affidabile, secondo me, è questo: definizione del pezzo, verifica dell’assieme, tavola tecnica, impostazione del CAM, simulazione, postprocessore. Ogni passaggio deve usare dati coerenti con il precedente. Se invece si esporta un file, lo si modifica a mano e poi si ricostruisce il programma utensile su una geometria diversa, si perde proprio il vantaggio della modellazione parametrica.

Un esempio tipico è una staffa lavorata su centro di lavoro: cambio lo spessore, il software aggiorna il modello, la tavola e i percorsi sulle tasche principali. Se le operazioni sono agganciate alle facce giuste, il riadattamento è rapido; se invece sono state costruite su riferimenti fragili, il ricalcolo può rompere tutto. È qui che si vede la qualità dell’impostazione iniziale.

Associatività e simulazione fanno la differenza

Per un reparto meccanico, la parola chiave è associatività: parti, assiemi, disegni e lavorazioni devono restare collegati senza diventare dipendenti in modo caotico. La simulazione completa il quadro, perché permette di scoprire prima un urto utensile, una sovrametallazione insufficiente o una sequenza di lavorazione non più valida. Quando CAD e CAM condividono il modello, le correzioni arrivano prima e costano meno.

Prima di scegliere un ambiente, però, conviene capire quando questo approccio è davvero vantaggioso e quando rischia di diventare un peso.

Quando conviene davvero e quando rallenta

La modellazione parametrica non è la soluzione migliore per tutto. Funziona molto bene quando hai famiglie di pezzi, varianti dimensionali, elementi ripetitivi o una logica di progetto che deve sopravvivere nel tempo. Rallenta invece quando la geometria arriva già “dura” da fuori, quando il componente è molto organico o quando il cambiamento richiesto è più una correzione locale che un vero aggiornamento di progetto.

Ha molto senso per

• componenti meccanici ripetitivi con varianti di misura;
• staffe, supporti, flange, piastre e carter con pattern di fori;
• lamiera e piegature, dove le relazioni dimensionali contano molto;
• assiemi con interfacce standardizzate;
• dime, attrezzaggi e utensili speciali che devono essere adattati spesso.

Diventa meno efficace quando

• stai riparando geometrie importate da STEP o da modelli non nativi;
• devi intervenire su superfici libere o forme molto ergonomiche;
• il file è stato costruito senza una sequenza logica e ogni feature dipende da tutto il resto;
• l’obiettivo è una correzione veloce, non la manutenzione del progetto nel tempo;
• il modello viene usato da più persone senza regole comuni di naming e struttura.

Io uso una regola molto pratica: se la modifica nasce da una funzione o da una variante di prodotto, il parametrico è quasi sempre la strada giusta; se nasce da un imprevisto o da un import da sistemare in fretta, spesso la modellazione diretta è più efficiente. Da qui il confronto con gli altri approcci diventa molto più utile.

Parametrico, diretto e ibrido a confronto

In molti reparti non esiste un solo stile di modellazione. Le piattaforme moderne mescolano approccio parametrico e diretto, perché nella realtà industriale servono sia controllo sia rapidità. Il punto non è scegliere una scuola “pura”, ma capire quale logica ti fa perdere meno tempo e meno qualità sul tipo di lavoro che produci ogni giorno.

Approccio	Punti forti	Limiti	Quando lo sceglierei
Parametrico	Controllo, riuso, varianti, modifiche propagate in modo ordinato	Richiede pianificazione e disciplina nel costruire il modello	Famiglie di pezzi, assiemi, lamiera, utensileria, componenti con revisioni frequenti
Diretto	Modifiche rapide, utile su geometrie importate o correzioni locali	Meno struttura, meno dipendenze, meno riuso intelligente	Riparazioni veloci, interventi su file esterni, aggiustamenti tardivi
Ibrido	Unisce flessibilità e controllo, soprattutto in ambienti collaborativi	Può diventare incoerente senza regole interne chiare	Team misti, progettazione + manutenzione + CAM nello stesso flusso

La mia lettura è semplice: il parametrico vince quando il progetto deve vivere a lungo, il diretto quando conta la velocità sulla geometria già esistente, l’ibrido quando il reparto deve fare entrambe le cose senza cambiare piattaforma. Da qui si arriva al tema decisivo: scegliere il software in base al lavoro, non al nome sulla licenza.

Come scegliere la piattaforma giusta per un ufficio tecnico o una piccola officina

Se lavori in meccanica di precisione, io partirei da una domanda concreta: il software mi aiuta solo a modellare oppure mi accompagna fino alla macchina? Una piattaforma valida deve sostenere almeno quattro cose: vincoli e quote affidabili, gestione degli assiemi, collegamento con il CAM e controllo delle revisioni. Senza queste basi, il rischio è avere un CAD elegante ma poco produttivo.

• Gestione dei parametri - deve essere chiara, con nomi leggibili e formule facili da mantenere.
• Assiemi e relazioni - se lavori su componenti montati, il sistema di vincoli deve essere robusto e prevedibile.
• CAM integrato - quando progetto e lavorazione condividono il modello, gli errori calano e i tempi di rilavorazione pure.
• Interoperabilità - importare e esportare bene STEP, IGES e formati nativi resta fondamentale.
• Automazione - tabelle di configurazione, macro, regole e librerie di componenti standard fanno risparmiare molto tempo.
• Controllo revisioni - se più persone toccano lo stesso progetto, serve ordine sui file e sulle versioni.

Le piattaforme più complete, come SOLIDWORKS, Siemens NX, PTC Creo, Autodesk Fusion o Solid Edge, non differiscono solo per il numero di funzioni, ma per il modo in cui gestiscono il ciclo di vita del modello. Alcune sono più forti nell’ambiente enterprise, altre più agili per team piccoli o per chi vuole unire progettazione e programmazione CNC nello stesso ecosistema. La scelta giusta, però, dipende sempre dal tipo di pezzi, dal volume di varianti e da quanto vuoi spingere sull’integrazione con la produzione.

Se una officina lavora soprattutto con particolari prismatici e cambi frequenti di quota, io darei priorità a parametri, configurazioni e CAM associativo. Se invece il problema principale è ricevere file esterni e correggerli rapidamente, la capacità di modellazione diretta pesa quasi quanto il CAD parametrico. Questa distinzione evita acquisti belli sulla carta ma deboli nella pratica.

Ed è proprio qui che si vedono gli errori più comuni.

Gli errori che rendono fragile un modello parametrico

Il primo errore, quello che incontro più spesso, è costruire lo schizzo con troppi vincoli inutili. Quando ogni linea dipende da tutto, basta spostare una quota per rompere mezzo modello. Il secondo errore è il contrario: lasciare troppo libero, senza definire bene la logica delle relazioni. In entrambi i casi il file diventa difficile da mantenere.

Un altro problema molto concreto è il nome dei parametri. Se tutto si chiama d1, d2, d3, dopo qualche settimana nessuno ricorda più cosa controlli davvero quella misura. Io preferisco nomi descrittivi, come spessore_base, interasse_fori o gioco_montaggio. Sembra un dettaglio, ma in revisione fa perdere molto meno tempo.

Leggi anche: CAM nella meccanica di precisione - Guida pratica per l'officina

Gli errori che fanno più danni

• usare riferimenti legati a bordi o facce che cambiano spesso;
• costruire feature in ordine casuale, senza una logica di priorità;
• accumulare dipendenze esterne non documentate;
• modificare il pezzo senza verificare l’effetto su assieme, tavola e CAM;
• saltare la simulazione pensando che “tanto è solo una quota”.

Nel lavoro reale, io faccio quasi sempre un test molto semplice: cambio una misura critica e vedo quante feature si rigenerano senza errori. Se il modello sopravvive bene a quel test, è probabile che regga anche una revisione di produzione. Se invece si rompe subito, il problema non è la singola quota ma l’architettura del file.

Quando il modello è disciplinato, la fase finale non è più una rincorsa ai problemi ma un controllo di coerenza.

La disciplina del master model evita revisioni infinite

Se devo lasciare una regola pratica, è questa: non cercare di fare un modello spettacolare, cerca di fare un modello leggibile, stabile e modificabile. Io partirei sempre da un master sketch pulito, da parametri nominati bene e da riferimenti geometrici che restano validi anche dopo una variazione. Poi verificherei che la logica arrivi fino alle lavorazioni CAM davvero sensibili, non solo alla forma esterna del pezzo.

• tieni pochi parametri guida, ma usali bene;
• separa i riferimenti strutturali da quelli provvisori;
• simula dopo ogni modifica che tocca quote funzionali;
• non affidarti a facce fragili o a geometrie di passaggio;
• documenta le relazioni importanti, soprattutto se il file deve vivere in team.

Per me, il valore del CAD parametrico non sta nel fare più cose, ma nel mantenere il controllo mentre il progetto cambia. In meccanica di precisione questa capacità conta più dell’effetto visivo del modello, perché un pezzo utile è quello che si modifica bene, si lavora bene e resta comprensibile anche dopo la terza revisione.
