I punti chiave da tenere a mente prima di scegliere un software
- Il valore del software non sta nel disegno in sé, ma nella capacità di gestire modifiche, assiemi, tavole e produzione senza perdere coerenza.
- Un flusso CAD/CAM solido riduce passaggi manuali, errori di interpretazione e tempi di preparazione macchina.
- Le funzioni che contano davvero sono modellazione parametrica, gestione delle revisioni, simulazione e output affidabile verso CNC.
- La scelta giusta dipende da complessità dei pezzi, lavoro interno sulla macchina, collaborazione tra reparti e necessità di integrazione dati.
- Gli errori più costosi nascono quasi sempre da tolleranze poco pensate, file scambiati male e postprocessor non verificati.
Che cosa deve fare davvero un software per la meccanica
Io valuto un ambiente CAD per la meccanica da una domanda semplice: mi aiuta a progettare un pezzo che si può davvero costruire, montare e aggiornare senza ricominciare da capo? Se la risposta è no, il software può anche essere bello da vedere, ma nel lavoro quotidiano resta incompleto.
La base è la modellazione parametrica: quote, vincoli, formule e relazioni devono governare il modello, così una modifica su uno spessore, un interasse o un foro si propaga in modo coerente. Quando il progetto cresce, questa logica evita di ridisegnare tutto a mano. In meccanica conta molto più la disciplina del modello che l’effetto grafico del rendering.
Subito dopo vengono gli assiemi, le messe in tavola e la documentazione tecnica. Un buon sistema deve mostrare interferenze, gestione dei componenti ripetitivi, distinta base e disegni puliti con quote, tolleranze e richiami di lavorazione. Se queste informazioni vivono in file scollegati, il rischio è banale ma costoso: il modello dice una cosa e la tavola un’altra.
Infine conta la capacità di dialogare con la produzione. Nei contesti seri, il modello non finisce sul monitor del progettista: va verso CAM, simulazione, controllo numerico e officina. È qui che il CAD smette di essere solo progettazione e diventa parte del processo industriale. Da questo punto il passo naturale è capire come scorre davvero il flusso CAD/CAM.
Come scorre un flusso CAD/CAM in officina
Nella pratica il flusso non è lineare solo sulla carta, ma deve esserlo nei passaggi chiave. Io lo leggo così: prima si definisce il progetto, poi lo si rende producibile, infine lo si traduce in istruzioni macchina. Ogni salto fatto male introduce ritardi, e spesso il problema emerge quando il pezzo è già vicino alla lavorazione.
| Fase | Obiettivo | Rischio tipico |
|---|---|---|
| Sketch e 3D | Definire geometria, vincoli e funzione del pezzo | Creare un modello fragile, difficile da modificare |
| Assieme | Verificare ingombri, interferenze e montaggio | Scoprire i problemi solo in officina o in collaudo |
| Messa in tavola | Trasmettere quote, tolleranze e note di lavorazione | Disegni ambigui o incoerenti con il 3D |
| CAM | Generare percorsi utensile e strategie di lavorazione | Scelte utensile non coerenti con il materiale o la macchina |
| Simulazione | Controllare collisioni, sovrametalli e tempi | Mandare in macchina un ciclo non validato |
| Postprocessor e CNC | Convertire il processo in codice macchina leggibile dal controllo | Codice non compatibile con la macchina reale |
La parte più sottovalutata è il passaggio dal modello al CAM. Un file corretto ma non preparato bene richiede comunque pulizia, adattamento e verifiche. Per questo, quando parlo di CAD/CAM, parlo sempre di continuità del dato, non solo di funzioni software. E proprio le funzioni giuste fanno la differenza tra velocità reale e semplice impressione di velocità.
Le funzioni che pesano davvero nella progettazione meccanica
Non tutte le funzioni hanno lo stesso peso. Io dividerei quelle davvero utili in quattro aree: costruzione del modello, controllo dell’insieme, documentazione e collegamento alla produzione. Se il programma è forte solo in una di queste aree, il vantaggio si spegne presto.
Modellazione parametrica
È la base della progettazione meccanica moderna. Ti permette di costruire famiglie di pezzi, varianti e configurazioni senza rifare tutto da zero. È utile soprattutto quando i componenti condividono la stessa logica geometrica e cambiano solo alcune dimensioni o lavorazioni. La modellazione diretta resta comoda per correzioni rapide su file importati, ma non sostituisce la logica parametrica quando il progetto deve evolvere nel tempo.
Assiemi e verifica delle interferenze
Un assieme meccanico non è una collezione di pezzi, ma un sistema che deve funzionare. Qui servono vincoli chiari, gestione dei gradi di libertà e controllo delle collisioni. Il vantaggio non è teorico: evitare una interferenza in fase digitale significa non pagare ore di montaggio, rettifica o adattamento a banco. Nelle macchine speciali o nei sistemi con molti organi in movimento, questa funzione vale più di tante opzioni estetiche.

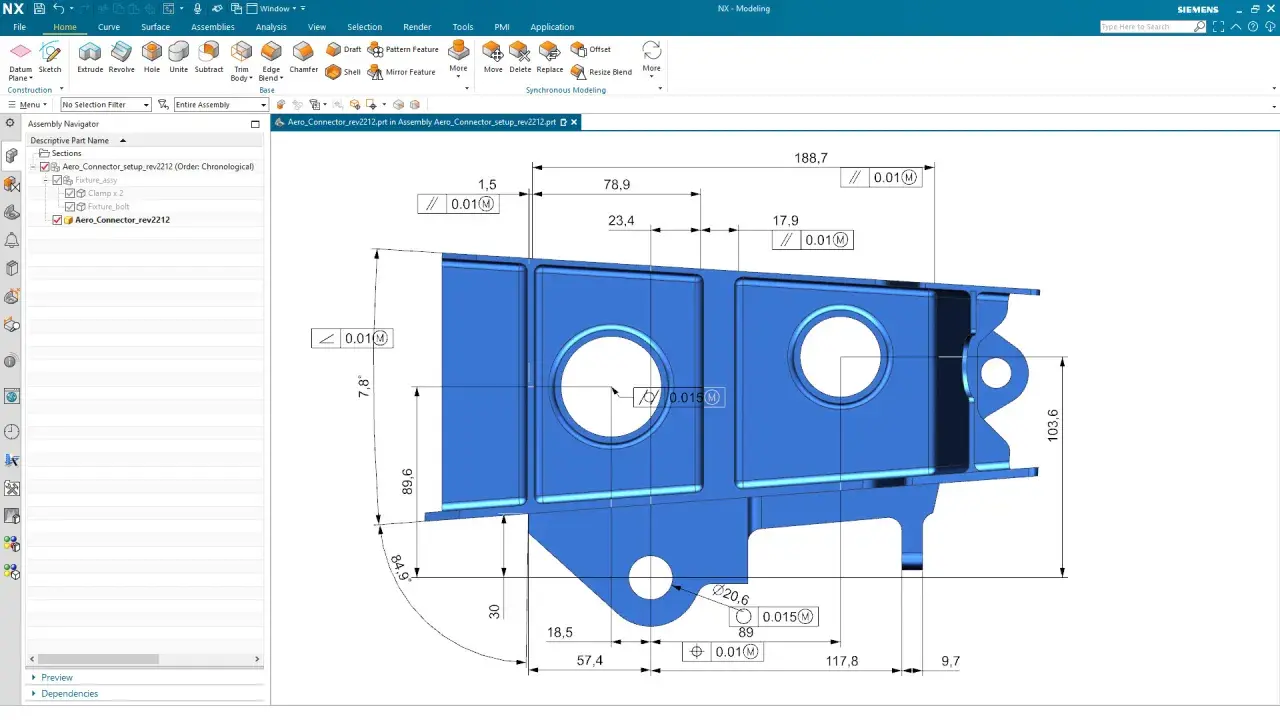

Messa in tavola e tolleranze
Il 3D da solo non basta se poi la produzione lavora ancora su tavole e cicli di controllo. Serve una messa in tavola leggibile, con riferimenti coerenti, tolleranze pensate per la funzione del pezzo e note che non lasciano spazio a interpretazioni. Quando possibile, io considero anche la Model-Based Definition, cioè l’inserimento delle informazioni di fabbricazione direttamente nel modello 3D: è una scelta molto utile, ma funziona solo se il reparto che riceve il dato è organizzato per leggerlo davvero.
Leggi anche: DWG vs DXF - Gestisci i file AutoCAD per il CAM/CAD
CAM integrato e simulazione
Qui il salto di qualità è concreto. Un ambiente con CAM integrato riduce il numero di esportazioni, reimportazioni e controlli manuali. La simulazione aiuta a verificare utensile, collisioni e strategie prima che il pezzo arrivi sulla macchina. Nei casi migliori, il progettista e il programmatore lavorano quasi sullo stesso oggetto digitale, con meno ambiguità e più velocità. Questo è il motivo per cui, nella meccanica di precisione, il collegamento tra progetto e lavorazione pesa tanto quanto la bontà del modellatore.
Quando queste funzioni ci sono davvero e sono usate bene, la scelta del software non dipende più solo dal gusto del progettista. Diventa una decisione di metodo, e quindi di organizzazione.
Come scegliere tra CAD puro, CAD/CAM integrato e suite più strutturate
Io la scelta la riduco quasi sempre a tre domande: quanto è complesso il prodotto, quanta produzione interna fai e quanta collaborazione ti serve tra ufficio tecnico, CAM e officina. Il marchio conta meno del processo che vuoi sostenere.
| Scenario | Scelta più adatta | Perché funziona | Quando diventa debole |
|---|---|---|---|
| Ufficio tecnico con assiemi, tavole e revisioni frequenti | CAD parametrico 3D | Gestisce bene varianti, documentazione e modifiche ricorrenti | Se la produzione interna è molto forte e il CAM è separato, servono integrazioni solide |
| Progettazione e lavorazione CNC nello stesso ambiente | CAD/CAM integrato | Riduce passaggi, errori di trasferimento e tempi di preparazione | Se l’azienda ha standard molto specifici, serve verificare bene il postprocessor |
| Prodotti complessi, grandi assiemi, processi molto strutturati | Suite più enterprise | Regge meglio dati, automazioni, integrazione con PLM e processi multilivello | Richiede più disciplina interna e quasi sempre più formazione |
| Team piccoli, prototipi rapidi, lavoro distribuito | Soluzione cloud o leggera | Accelera collaborazione e accesso ai file | Può essere meno forte su casi molto specialistici o su workflow avanzati |
Se dovessi sintetizzare in modo pratico, direi così: per i pezzi meccanici che cambiano spesso, servono parametricità e controllo revisioni; per chi produce in casa, il CAM integrato conta tantissimo; per i casi più complessi, serve una piattaforma che tenga insieme dati, processo e responsabilità. Da qui arrivano anche gli errori più comuni, che in officina si pagano subito.
Gli errori che vedo più spesso nei progetti meccanici
Le difficoltà ricorrenti non dipendono quasi mai da un solo comando sbagliato. Di solito nascono da cattive abitudini di progetto, file gestiti male o aspettative troppo ottimistiche sul software.
- Modellare senza pensare alla produzione: un pezzo bello in 3D può essere costoso o scomodo da lavorare. La geometria va sempre letta insieme al ciclo produttivo.
- Usare tolleranze troppo strette: quando ogni quota è stretta senza motivo, il costo sale e il rischio di scarto cresce. La tolleranza deve rispondere alla funzione, non all’abitudine.
- Trascurare la gestione delle versioni: se file, tavole e distinte non sono allineati, gli errori arrivano in montaggio. Io considero la disciplina documentale parte del progetto, non un dettaglio amministrativo.
- Importare file esterni senza controllo: STEP e IGES sono utilissimi, ma vanno sempre verificati. Geometrie pulite non significa automaticamente geometrie producibili.
- Saltare la simulazione CAM: il tempo risparmiato all’inizio si trasforma spesso in fermo macchina o rilavorazione. Una verifica in più costa molto meno di una collisione.
- Avere librerie e template incoerenti: standard diversi per cartigli, layer, materiali o nomenclatura creano confusione e rallentano tutta la filiera.
Quando correggo questi cinque o sei punti, il progetto migliora più di quanto migliorerebbe con un semplice upgrade di licenza. Ed è proprio qui che si capisce se il software è stato scelto bene oppure no.
La scelta giusta si vede quando il primo pezzo esce senza correzioni inutili
Se devo dare una regola semplice, è questa: scegli un ambiente che riduca i passaggi tra progetto, verifica e lavorazione, non quello che promette la demo più spettacolare. Nella meccanica di precisione contano più la solidità del modello, la coerenza dei dati e la qualità del CAM che l’effetto visivo del rendering.
Io partirei sempre da un pilot realistico: un componente, un assieme o una piccola famiglia di pezzi che rappresenti davvero il lavoro dell’azienda. Su quel caso valuti velocità, facilità di modifica, qualità delle tavole, affidabilità del CAM e chiarezza del flusso dati. Se il sistema regge lì, reggerà molto meglio anche quando il lavoro aumenta.
Per chi produce internamente, la combinazione più sana resta quasi sempre questa: modellazione parametrica, tavole chiare, simulazione prima della macchina e regole rigide di gestione file. Quando questi elementi stanno insieme, il software smette di essere un costo isolato e diventa parte del metodo di lavoro.
