La progettazione meccanica non è solo disegno 3D: è il punto in cui requisiti, vincoli produttivi e controllo delle tolleranze devono stare insieme senza forzature. In questo articolo chiarisco come si passa dall’idea al componente finito, perché CAD e CAM funzionano davvero solo se parlano tra loro e quali scelte pratiche evitano rilavorazioni, scarti e tempi morti. Se lavori con macchine CNC, lavorazioni di precisione o sviluppo prodotto, qui trovi una mappa concreta, non teoria astratta.
Le informazioni essenziali da tenere a mente prima di passare al banco
- Il progetto efficace parte da funzione, carichi, materiali e vincoli di produzione, non dal modello 3D.
- CAD e CAM danno il meglio quando i dati restano collegati lungo revisioni, simulazione e programmazione CNC.
- Le tolleranze strette vanno assegnate solo alle quote davvero critiche: il resto deve restare lavorabile e sostenibile.
- La qualità finale dipende da dettagli spesso ignorati: riferimenti, attrezzaggio, accessibilità utensile e controllo versioni.
- Un flusso ben impostato vale più di un software “più potente” comprato senza metodo.
Dal requisito al modello che si può davvero produrre
Io parto sempre da una domanda semplice: che cosa deve fare il pezzo, in quali condizioni e con quali limiti? Senza questa base, il modello diventa solo un esercizio grafico. Per un supporto, un albero, una staffa o un corpo pompa servono subito dati concreti: carichi, ambiente, materiale, finitura, frequenza di manutenzione, interfacce con altri componenti e macchine disponibili in officina.
La sequenza che funziona meglio, nella pratica, è questa:
- Raccolgo i vincoli funzionali e geometrici.
- Creo un concept 3D essenziale, senza sovraccaricare il modello di dettagli inutili.
- Verifico ingombri, interferenze e accessibilità alle lavorazioni.
- Definisco le quote critiche e le tolleranze solo dopo aver capito il processo produttivo.
- Chiudo con tavole, distinta base e revisione coerente dei file.
Questa impostazione evita un errore molto comune: progettare come se il pezzo venisse “magicamente” fuori perfetto al primo colpo. In realtà il disegno deve dialogare con taglio, tornitura, fresatura, assemblaggio e controllo qualità. Quando quel dialogo è solido, il progetto si corregge più in fretta e il rilascio a produzione diventa molto meno fragile. Ed è qui che la distinzione tra CAD e CAM diventa decisiva.
Perché CAD e CAM funzionano bene solo se restano collegati

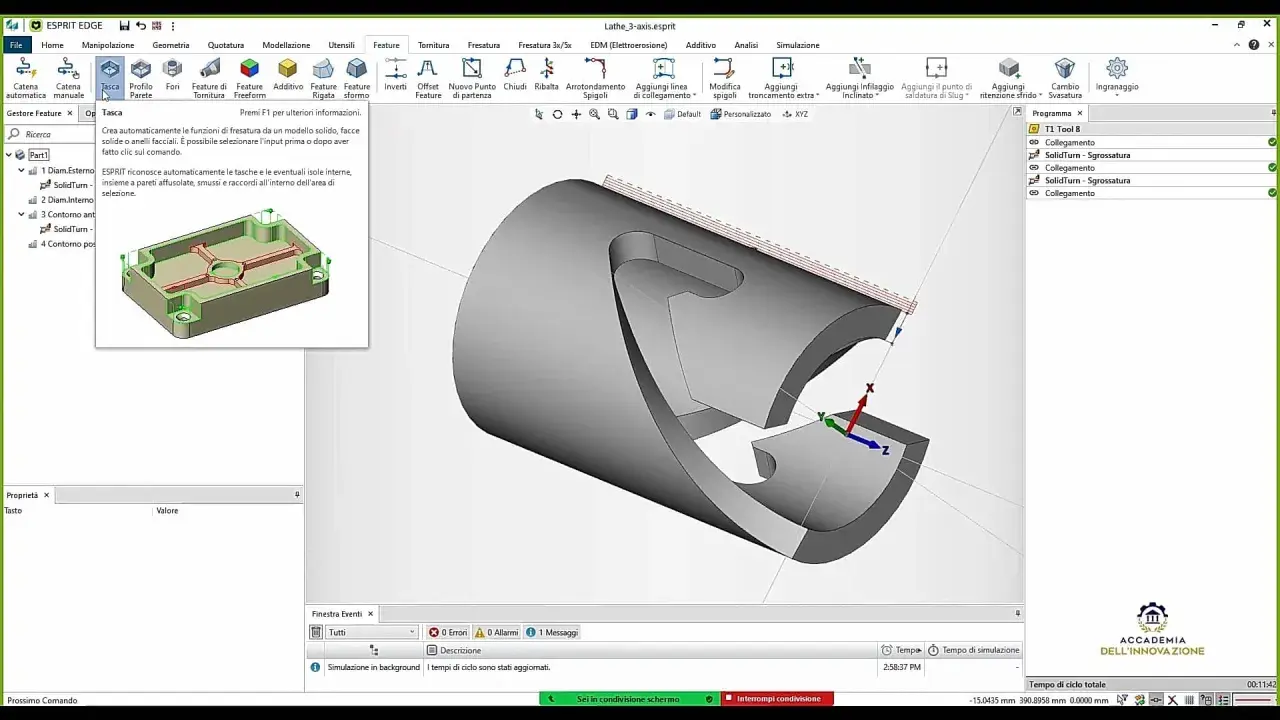

Il CAD serve a definire forma, vincoli, assiemi e documentazione; il CAM traduce quel modello in strategie di lavorazione, percorsi utensile e codice macchina. Separarli troppo spesso crea una doppia verità: un modello “giusto” in ufficio tecnico e un programma “adattato” in produzione, con passaggi manuali che aumentano errori, tempi di revisione e perdita dell’intento progettuale.
Le suite integrate vanno proprio in questa direzione. Autodesk Fusion, per esempio, unisce CAD 3D, CAM, CAE, gestione dei dati e collaborazione nello stesso ambiente; Siemens presenta NX come piattaforma CAD/CAM integrata e indica vantaggi fino al 50% sui cicli di progettazione, 20% sui tempi di consegna e 90% di progetti corretti al primo tentativo. Io tratto questi numeri come obiettivi di prodotto, non come garanzie universali, ma il messaggio è chiaro: meno passaggi manuali significa meno attrito tra idea e officina.
| Ambito | Cosa fa | Punto forte | Rischio se è isolato |
|---|---|---|---|
| CAD | Modella geometria, assiemi, quote e tavole | Controllo del progetto e della documentazione | Modello corretto ma difficile da industrializzare |
| CAM | Definisce strategie, utensili, parametri e percorsi CNC | Controllo della lavorazione reale | Programmi rigenerati a mano a ogni modifica |
| Flusso integrato | Collega modello, simulazione, dati e produzione | Revisioni più rapide e meno errori di trasferimento | Automazione solo apparente se le regole non sono pulite |
Se il tuo team lavora già su revisioni serrate o su pezzi con molte varianti, questa continuità non è un lusso: è il modo più semplice per ridurre rilavorazioni e allineare progetto, simulazione e produzione. Il punto, però, non è solo usare un software integrato: è impostare bene le regole del modello e i passaggi successivi.
Le decisioni di dettaglio che fanno la differenza sulla precisione
Qui si gioca la parte più sottovalutata. La precisione non dipende solo dalla macchina; dipende da come il pezzo è pensato. Io controllo sempre cinque aree: quote funzionali, riferimenti, tolleranze, finitura e accessibilità utensile.
- Quote funzionali - sono le dimensioni che determinano davvero l’uso del pezzo. Tutto il resto può essere meno aggressivo.
- Riferimenti - definire bene datumi e superfici di appoggio evita ambiguità in officina e in collaudo.
- Tolleranze - una tolleranza di ±0,01 mm ha senso solo dove serve davvero; su molte geometrie un valore più rilassato è più robusto e più economico.
- Finitura superficiale - non è un dettaglio estetico: cambia attrito, tenuta, usura e spesso anche il ciclo di lavorazione.
- Accessibilità utensile - una tasca bella da vedere ma irraggiungibile costringe a strategie complicate o a più piazzamenti.
| Livello di esigenza | Tolleranza indicativa | Quando ha senso |
|---|---|---|
| Quota non critica | ±0,1 mm o più larga | Coperture, distanziali non funzionali |
| Quota di interfaccia | ±0,05 mm | Accoppiamenti ordinari, riferimenti |
| Quota critica | ±0,01 mm o meno | Sedi di cuscinetti, posizionamenti chiave |
Le cifre qui sopra sono indicative: materiale, lunghezza del pezzo, macchina, attrezzaggio e controllo finale possono spostare molto l’asticella. Se queste scelte mancano, gli errori arrivano quasi sempre negli stessi punti, ed è lì che conviene andare a guardare.
Gli errori che vedo più spesso nei flussi CAD/CAM
Quando un progetto genera problemi in officina, di solito non c’è un solo colpevole. C’è invece una somma di piccole disattenzioni che si sommano tra ufficio tecnico e produzione. I casi più frequenti, secondo la mia esperienza, sono questi:
- Tolleranze troppo strette ovunque - si alzano tempi e scarti senza migliorare davvero la funzione del pezzo.
- Riferimenti poco chiari - se i datumi non sono leggibili, il collaudo diventa interpretazione.
- Modello non coerente con la tavola - una revisione aggiornata solo in 3D ma non nei documenti crea confusione immediata.
- Assenza di simulazione CAM - collisioni, sovracorse o errori di setup emergono troppo tardi.
- Accessibilità utensile ignorata - il pezzo è corretto sulla carta, ma impossibile da lavorare con una sola presa.
- Scambio file senza controllo versioni - unità sbagliate, file vecchi o modifiche non tracciate fanno perdere ore.
- Programmazione troppo manuale - ogni variante diventa un caso a sé, invece di seguire una logica riutilizzabile.
Quando questi errori spariscono, il passo successivo non è comprare più funzioni, ma scegliere meglio il flusso operativo. E a quel punto la domanda giusta diventa: quale soluzione serve davvero al mio contesto?
Come scegliere software e processo senza farsi guidare solo dal catalogo
Per molte PMI e officine conto terzi il problema non è trovare il CAD/CAM “migliore”, ma scegliere quello che si integra con macchine, competenze e ritmo delle revisioni. Qui io separo sempre quattro domande: quante persone toccano il progetto, quante macchine devo alimentare, quanto spesso cambiano i file e quanta simulazione mi serve prima di andare in macchina.
| Scenario | Priorità | Da non trascurare | Errore tipico |
|---|---|---|---|
| Officina piccola | Semplicità operativa e tempi rapidi | Post processor affidabile, compatibilità con le macchine, set-up snello | Comprare funzioni avanzate che nessuno usa davvero |
| Contoterzista con più CNC | Standardizzazione e tracciabilità | PDM, librerie utensili, simulazione collisioni, controllo revisioni | Gestire i file via email o cartelle non governate |
| Team R&D | Collaborazione e validazione | CAE, scambio dati pulito, collegamento con test e prototipi | Separare troppo il progetto dalla verifica |
| Precision machining ad alto mix | Ripetibilità e riuso | Template, parametri standard, setup rapidi, post personalizzati | Rigenerare ogni volta il processo da zero |
Il post processor, cioè il traduttore che adatta il percorso CAM alla macchina specifica, merita più attenzione di quanto riceva di solito. In pratica decide se il tuo programma è davvero eseguibile oppure no. Se vuoi una sintesi brutale ma utile, guarda prima post processor, gestione revisioni, librerie utensili e solidità della simulazione. Solo dopo ha senso discutere di interfacce più belle o di funzioni che su brochure sembrano decisive. In un ambiente reale, la continuità operativa vale più della demo più impressionante.
Quando il progetto è pronto a diventare produzione
Quando chiudo un progetto, non mi chiedo se il modello è elegante; mi chiedo se l’officina lo può leggere senza interpretazioni. Se la risposta è sì, vuol dire che requisiti, modellazione, tolleranze e lavorazioni stanno andando nella stessa direzione.
- Il pezzo ha una funzione chiara e una gerarchia di quote leggibile.
- Le tolleranze strette sono usate solo dove servono davvero.
- Il modello 3D, la tavola e il programma CAM raccontano la stessa storia.
- Le simulazioni e i controlli preliminari hanno già eliminato le interferenze più evidenti.
- Chi produce sa quali riferimenti, utensili e setup usare senza dover “indovinare”.
Se vuoi migliorare davvero il flusso, io partirei da una revisione del modello e non dal software: spesso il salto di qualità arriva quando si standardizzano riferimenti, template, regole di tolleranza e verifica del percorso utensile. È lì che il progetto smette di essere solo un file e diventa un processo affidabile.
