Modellazione parametrica CAD/CAM - Guida completa all'officina

Nel CAD e nel CAM, parlare di modellazione parametrica significa ragionare in termini di quote, vincoli e relazioni, non di semplice forma. Qui il punto non è solo disegnare un pezzo, ma far sì che ogni modifica si propaghi in modo coerente su assiemi, varianti e lavorazioni. In questo articolo chiarisco che cosa vuol dire davvero, quando è utile in officina e dove conviene invece usare un approccio più diretto.

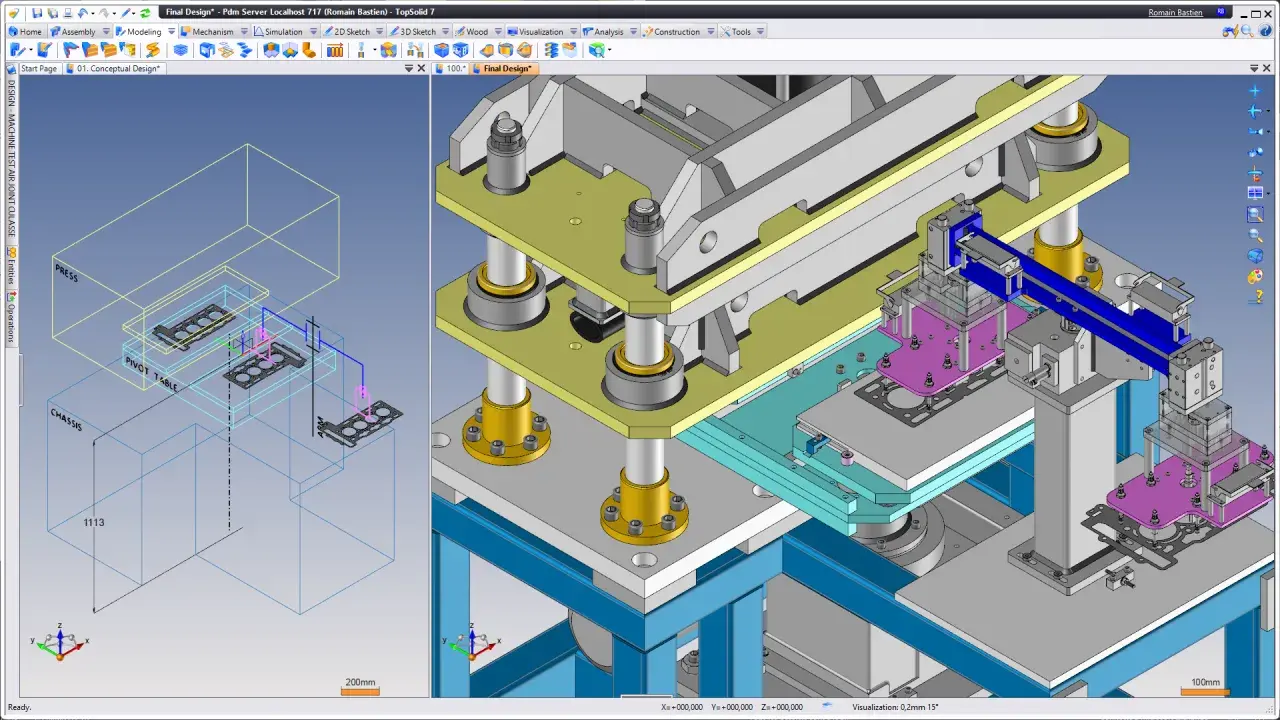

Che cosa vuol dire davvero essere parametrico in CAD

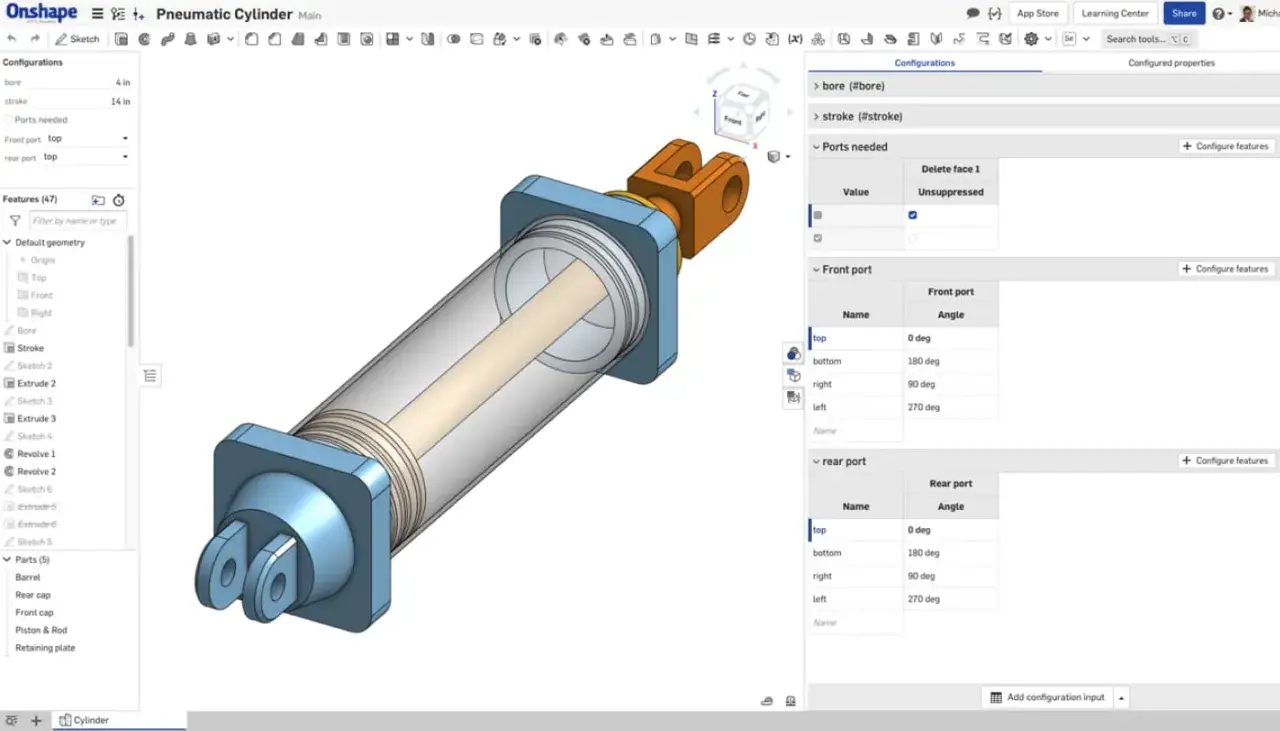

Un modello è parametrico quando la geometria non è gestita solo da linee e superfici, ma da regole. Una quota, un raggio, una distanza tra centri o un angolo diventano parametri che comandano il comportamento del pezzo. Se cambio uno di questi valori, il modello si aggiorna seguendo le relazioni che ho impostato, invece di costringermi a ridisegnare tutto da zero.

In pratica, il modello non memorizza soltanto come appare un componente, ma anche perché è fatto in quel modo. Questo è il punto che spesso si perde nelle spiegazioni troppo scolastiche: il parametro non serve a decorare il disegno, serve a mantenere vivo l’intento di progetto quando il pezzo evolve.

• Quote, cioè i valori che definiscono dimensioni e posizioni.
• Vincoli geometrici, cioè le relazioni che tengono insieme elementi come parallelismo, perpendicolarità o concentricità.
• Relazioni e formule, utili quando un valore deve dipendere da un altro.
• Albero delle operazioni, che registra l’ordine con cui il modello è stato costruito.

Autodesk, nella documentazione di prodotto, insiste proprio su questo punto: con la modellazione parametrica posso modificare l’intera forma agendo su un solo elemento, purché le relazioni siano state costruite bene. Ed è qui che il tema smette di essere teorico e diventa utile in officina.

Per capire come si traduce tutto questo in pratica, conviene guardare il flusso di lavoro passo per passo.

Come funziona un modello parametrico nella pratica

Io parto sempre da una geometria di base pulita: piani di riferimento, uno schizzo ben vincolato e poche quote che comandano davvero. Da lì costruisco feature come estrusioni, fori, raccordi e tasche, sapendo che ogni operazione deve appoggiarsi a un riferimento stabile.

1. Definisco lo schizzo base con riferimenti chiari e vincoli minimi ma sufficienti.
2. Assegno le quote principali, cioè quelle che devono guidare il pezzo quando cambia una variante.
3. Creo le dipendenze tra elementi collegati, per esempio tra interassi, spessori e profondità.
4. Nomino i parametri in modo leggibile, così non devo decifrare d1, d2 e d3 ogni volta che torno sul file.
5. Verifico la rigenerazione dopo una modifica, per capire subito se una relazione è fragile o se il modello resta coerente.

Un esempio semplice rende il meccanismo più chiaro. Se progetto una staffa con un interasse fori legato alla larghezza del corpo, posso cambiare la larghezza e far muovere automaticamente i fori entro limiti precisi. Se invece ho piazzato ogni quota in modo scollegato, la stessa modifica mi costringe a rincorrere errori, collisioni e disallineamenti.

È questa la vera differenza tra un file che si apre e un modello che si lascia governare. Dal CAD il passo successivo è naturale: capire perché questo approccio aiuta davvero quando il pezzo entra nel flusso produttivo.

Perché in CAD/CAM fa davvero la differenza

Nel flusso CAD/CAM il vantaggio non è estetico, è operativo. Il CAD costruisce il modello, mentre il CAM, cioè il Computer-Aided Manufacturing, trasforma quel modello in percorsi utensile e programmi per la macchina CNC. Se il modello è parametrico e ben organizzato, anche gli aggiornamenti di lavorazione restano più leggibili e meno fragili.

In officina questo conta subito su tre fronti: meno rifacimenti del disegno, meno rischio di incoerenze tra tavola e modello, più rapidità quando devo generare varianti dello stesso componente. Nelle lavorazioni CNC a 4 e 5 assi, poi, ridurre i setup è particolarmente utile perché abbassa il numero di riposizionamenti e quindi anche le occasioni di errore.

• Modifiche più veloci, soprattutto quando il cliente cambia una quota a progetto già avanzato.
• Famiglie di pezzi più gestibili, per esempio staffe, flange o supporti con misure diverse ma logica comune.
• Maggiore coerenza tra progettazione e produzione, perché il modello resta il riferimento centrale.
• Più controllo sulle lavorazioni CNC, a patto di rigenerare e verificare i percorsi dopo ogni cambiamento.

Autodesk descrive proprio così il CAM: come la parte del processo che aiuta a creare programmi per macchine CNC in modo automatizzato e controllato. La condizione, però, resta la stessa: se il modello è costruito male, il vantaggio si riduce in fretta.

Da qui nasce una domanda pratica molto concreta: conviene sempre lavorare in modo parametrico, oppure ci sono casi in cui è meglio essere più liberi?

Parametrico, diretto e ibrido non servono allo stesso scopo

Qui preferisco essere netto: non esiste un metodo migliore in assoluto, esiste il metodo più adatto al problema. Quando valuto un progetto, distinguo sempre tra modelli parametrici, modellazione diretta e approcci ibridi che provano a tenere insieme velocità e controllo.

Approccio	Punti forti	Limiti	Quando lo scelgo
Parametrico	Massimo controllo, relazioni chiare, aggiornamenti coerenti	Richiede ordine iniziale e disciplina nella costruzione	Pezzi con varianti, assiemi, lavorazioni ripetitive
Diretto	Modifiche rapide, utile su geometrie importate o correzioni veloci	Ha meno memoria del “perché” del modello	Concept, fix urgenti, pulizia di file esterni
Ibrido o sincrono	Più flessibilità senza perdere del tutto il controllo	Dipende molto dal software e dal modo in cui è implementato	Workflow misti, reparti che alternano varianti e interventi rapidi

La lettura che faccio io è semplice: se il progetto vive di varianti e standard, il parametrico vince quasi sempre. Se invece devo intervenire su un import STEP, sistemare una superficie o fare una correzione veloce, la modellazione diretta spesso è più onesta e meno macchinosa.

Una volta chiarito questo, il passo successivo è chiedersi dove il metodo rende davvero di più nella meccanica di precisione.

Dove rende di più nella meccanica di precisione

Nella meccanica di precisione la modellazione parametrica dà il meglio quando il pezzo non è un pezzo solo, ma una famiglia di pezzi. È il caso tipico di supporti, flange, distanziali, attrezzaggi, maschere di foratura e componenti che cambiano spessore, interasse o diametro senza cambiare logica costruttiva.

• Supporti e staffe, perché spesso cambiano lunghezza, spessore o posizione dei fori.
• Flange e adattatori, dove interassi e diametri devono restare allineati con standard o macchine diverse.
• Maschere e attrezzaggi, perché il vero valore sta nella ripetibilità del riferimento.
• Assiemi macchina, dove un cambiamento locale può influenzare più componenti collegati.
• Serie di varianti, quando il cliente chiede più versioni dello stesso articolo con differenze minime.

Ci sono però casi in cui forzare il parametrico non conviene. Le superfici libere, i modelli importati da terzi e le geometrie da ripulire non sempre beneficiano di un albero di vincoli pesante. In questi scenari, insistere con relazioni troppo rigide può rallentare invece di aiutare.

Il criterio che uso è molto pratico: se il pezzo dovrà essere rifatto, adattato o replicato più volte, investo nel parametro; se devo solo correggere o reinterpretare una geometria esterna, scelgo la strada più rapida. E proprio qui emergono gli errori che vedo più spesso.

Gli errori che vedo più spesso e come evitarli

Il modello parametrico fallisce quasi sempre per eccesso di fiducia, non per difetto del software. Chi inizia tende a riempire tutto di vincoli, a dare nomi confusi alle variabili e a costruire dipendenze che sembrano intelligenti finché non arriva la prima modifica seria.

Errore	Effetto	Come lo evito
Schizzi sovravincolati	Il modello diventa fragile e difficile da modificare	Lascio solo i vincoli davvero necessari all’intento di progetto
Parametri chiamati male	È difficile capire quale quota governa cosa	Uso nomi descrittivi e una struttura coerente
Dipendenze troppo intrecciate	Una variazione rompe elementi lontani dal punto iniziale	Definisco una gerarchia chiara tra quote guida e quote secondarie
Mancata verifica del CAM dopo una modifica	Percorsi utensile incoerenti o collisioni non viste	Rigenero e simulo sempre i percorsi dopo ogni variazione
Mescolare quote funzionali e quote estetiche	Il modello perde leggibilità	Separo le dimensioni che comandano il pezzo da quelle di finitura

Il punto, in fondo, è questo: un buon modello parametrico non deve impressionare, deve restare leggibile. Quando capisco subito quale quota guida una funzione e quale quota è solo una conseguenza, so di avere in mano un file che regge davvero il lavoro.

Il criterio che uso prima di portare il progetto in officina

Prima di considerare chiuso un progetto, mi faccio sempre tre domande: il pezzo avrà varianti? la geometria deve restare coerente dentro un assieme? lo stesso modello finirà più volte in CAM? Se la risposta è sì almeno a due di queste domande, la modellazione parametrica mi conviene quasi sempre.

Per me il vero vantaggio non è fare modelli più complessi, ma costruire modelli più affidabili. In CAD/CAM questo significa meno rilavorazioni, meno ambiguità tra progettazione e produzione e una transizione più pulita dal disegno al pezzo finito.
