Autodesk Inventor - Vale la pena? Guida alla progettazione meccanica

Autodesk Inventor è uno dei CAD 3D più solidi quando il lavoro ruota attorno a componenti meccanici, assiemi complessi e documentazione di officina. La sua forza non sta solo nel modellare, ma nel collegare progetto, tavola e fabbricazione con meno passaggi manuali. Qui trovi una lettura pratica: cosa fa bene, dove si inserisce nel flusso CAD/CAM e in quali casi conviene rispetto ad altre soluzioni.

Cosa fa davvero Autodesk Inventor nella progettazione meccanica

Inventor nasce per chi deve passare dal concetto al modello produttivo senza perdere controllo su quote, vincoli e revisioni. Il cuore del sistema è la modellazione parametrica: cambi una quota, una regola o un vincolo e il modello si aggiorna in modo coerente, invece di costringerti a ritoccare tutto a mano.

Questo approccio è utile soprattutto quando lavori con componenti che si ripetono o che esistono in varianti. Una staffa con tre fori, un basamento con più interassi, una serie di telai con misure diverse: in casi così la logica parametrica vale più della velocità iniziale di un modellatore “libero”. Inventor supporta anche il design basato su regole, cioè la possibilità di automatizzare scelte ricorrenti e ridurre gli errori che in officina costano tempo e rilavorazioni.

Quando le famiglie di prodotto cambiano spesso, automazioni come iLogic diventano interessanti perché permettono di aggiornare modelli e assiemi con meno interventi ripetitivi. E se il dato deve arrivare fino alla produzione, la Model-Based Definition aiuta a portare informazioni di fabbricazione direttamente nel 3D, senza dipendere solo dalla tavola.

In pratica, lo vedo come un CAD orientato alla precisione del processo, non solo alla bella geometria. Ed è proprio qui che si apre il tema dell’uso quotidiano: non basta creare solidi corretti, bisogna capire dove il software fa risparmiare davvero ore di lavoro.

Dove dà più valore in un ufficio tecnico di meccanica

Il punto forte di Inventor è la sua copertura dei casi tipici della meccanica di precisione e delle macchine industriali. Quando il progetto non è un oggetto isolato ma un insieme di parti, sottoassiemi e tavole, la piattaforma diventa molto più interessante.

• Assiemi complessi - utili quando devi verificare ingombri, interferenze e sequenze di montaggio prima di andare in produzione.
• Lamiera - il flat pattern è decisivo per passare da piega a taglio senza reinventare ogni volta il pezzo.
• Strutture saldate e telai - permettono di progettare macchine, banchi o carpenterie con una logica ripetibile.
• Tube and pipe - torna comodo su impianti e linee dove tubazioni e raccordi influenzano il layout.
• Cable and harness - utile quando il cablaggio non è un dettaglio, ma parte del progetto meccanico complessivo.
• Tavole e distinta base - la documentazione resta allineata al modello, che è ciò che riduce i refusi in reparto.

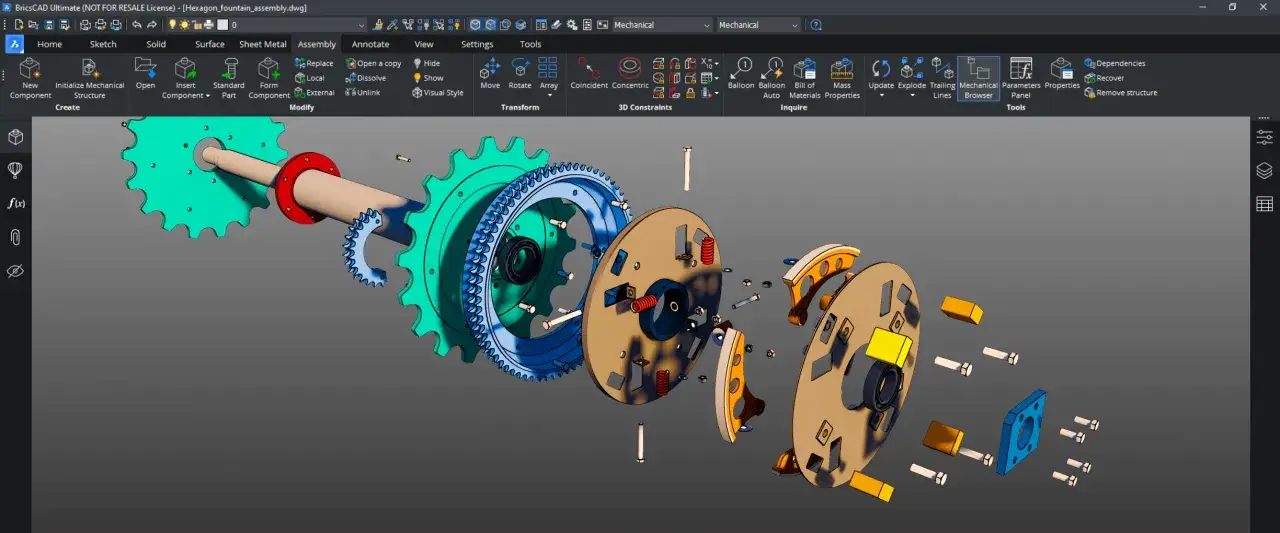

Un altro aspetto che spesso si sottovaluta è la comunicazione tecnica. Vista esplosa, animazioni, rendering e modello con informazioni di produzione embedded nel 3D aiutano quando devi spiegare il progetto a chi assembla, compra o verifica. In una realtà italiana dove il passaggio dall’ufficio tecnico alla produzione è spesso molto concreto e poco teorico, questa parte pesa parecchio. Da qui il passo naturale è capire come il CAD si collega alla lavorazione vera e propria.

Come si lega al CAM e alla produzione

Qui Inventor smette di essere solo un CAD e diventa parte del flusso di fabbricazione. Con Inventor CAM il pezzo modellato entra in un ambiente che supporta fresatura da 2.5 a 5 assi, tornitura e mill-turn, cioè la lavorazione combinata tornio-fresa, dentro un CAM integrato nel CAD. Per molte officine questo basta a coprire una quota ampia del lavoro quotidiano.

Il vantaggio reale è la continuità del dato. Se modifichi il modello, i percorsi utensile possono restare associati alla geometria, così riduci il rischio di programmare una lavorazione su una versione vecchia del pezzo. Qui però serve disciplina: la continuità tra CAD e CAM funziona bene solo se template, materiali, librerie utensili e strategia di post-processing sono gestiti con ordine.

Il post-processor è il punto da non banalizzare. Non basta generare un percorso corretto sulla grafica del pezzo; il codice CNC deve essere coerente con controllo numerico, macchina e convenzioni interne dell’officina. Per questo, quando la macchina è complessa o il reparto lavora con strategie avanzate, conviene testare il flusso su un pezzo campione prima di affidargli lotti interi. Se questa continuità è importante, la scelta del software diventa soprattutto una scelta di architettura di lavoro.

Inventor, AutoCAD Mechanical o Fusion non sono la stessa cosa

Molti confronti partono male perché cercano “il migliore” in assoluto. La domanda utile è un’altra: quale strumento riduce più attrito nel tuo flusso specifico? Ecco il confronto che uso più spesso in ambito meccanico.

Soluzione	Quando la sceglierei	Punti forti	Limiti tipici
Inventor	Progettazione meccanica 3D, assiemi, tavole, varianti di prodotto e collegamento con la produzione	Parametrico, diretto, freeform, regole, MBD, documentazione solida	Richiede una configurazione iniziale seria e non è il tool più leggero per il solo 2D
AutoCAD Mechanical	Uffici che vivono ancora molto di 2D, standard di disegno e librerie storiche	Rapido per tavole e dettagli standardizzati	Meno adatto come centro di un flusso 3D complesso e integrato con CAM
Fusion	Team che vogliono CAD, CAM, CAE e collaborazione cloud in un ambiente più unificato	Più orientato alla collaborazione e alla continuità cloud	Può essere meno allineato ai processi tradizionali di alcuni uffici tecnici meccanici

Se lavori su macchine speciali, assiemi di precisione, carpenterie evolute o prodotti con molte varianti, Inventor tende a essere la scelta più lineare. Se invece il collo di bottiglia è ancora il disegno 2D, forzare il salto al 3D completo può creare più attrito di quanto ne risolva. E proprio per evitare questo errore conviene guardare anche ai problemi pratici di adozione.

Gli errori che fanno perdere precisione e tempo

Il software in sé raramente è il problema. Il problema nasce quasi sempre da come viene introdotto nel lavoro quotidiano.

• Template lasciati al caso - unità, stili, tolleranze e materiali non uniformi fanno esplodere le incongruenze già nei primi progetti.
• Troppa modellazione diretta - utile nelle modifiche rapide, ma debole se diventa il metodo principale per parti che cambiano spesso.
• Tavole trattate come un ripiego - in meccanica la tavola resta decisiva, soprattutto quando il fornitore o l’officina leggono più il 2D del 3D.
• Distinta base non governata - se codici, descrizioni e revisioni non sono puliti, la gestione ricambi e acquisti si complica subito.
• CAM separato dal modello - è il classico punto in cui si perde il vantaggio dell’integrazione, perché ogni modifica richiede controlli manuali extra.
• Nessuna regola condivisa - naming, librerie, standard di fori e materiali devono essere comuni, altrimenti ogni progettista costruisce il proprio sistema.

Quando questi aspetti sono chiari, Inventor diventa molto più affidabile. Il passaggio finale è capire come impostare l’avvio senza bloccare il reparto con una migrazione troppo ambiziosa.

Come partire bene nei primi 30 giorni

Se devo impostare un’adozione sensata, parto sempre da un pilot molto concreto: un assieme reale, una tavola reale e, se serve, un componente da portare fino al CAM. La prova gratuita di 30 giorni è sufficiente per testare il flusso senza decidere alla cieca.

1. Definisco un caso d’uso preciso, non un catalogo infinito di possibilità.
2. Preparo template, materiali, stili di quota, cartigli e regole di nomenclatura.
3. Verifico come si aggiornano assiemi, distinta base e tavole quando cambio una quota critica.
4. Controllo il post-processor e la coerenza del codice CNC su un pezzo reale.
5. Coinvolgo chi produce, non solo chi progetta, perché l’usabilità in officina vale quanto la resa del modello.

Se il tuo obiettivo è ridurre passaggi, correzioni manuali e ambiguità tra progetto e produzione, Inventor ha senso quando il lavoro è davvero meccanico e il 3D deve parlare la lingua dell’officina. Se invece il flusso resta quasi tutto bidimensionale, o se ti serve prima di tutto una piattaforma cloud più ampia, conviene fermarsi un passo prima e valutare l’insieme dei processi, non solo il nome del software.
