CAD/CAM - Dal Disegno al Pezzo Reale: Guida Completa

Che cosa indica davvero CAD/CAM

In pratica, CAD e CAM sono due fasi diverse dello stesso lavoro. Il CAD si occupa della progettazione: modelli 2D o 3D, quote, superfici, assiemi, documentazione tecnica e modifiche rapide. Il CAM, invece, prende quella geometria e la traduce in un piano di produzione: scelta degli utensili, definizione dei percorsi, simulazione e generazione del codice che farà muovere la macchina.

La distinzione è importante perché i due ambienti rispondono a domande diverse. Il CAD chiede: che forma deve avere il pezzo? Il CAM chiede: come lo porto in macchina nel modo più sicuro ed efficiente? Quando queste due risposte non sono allineate, nascono errori di lavorazione, tempi morti e correzioni che si potrebbero evitare.

Io separo sempre il problema in due livelli: ciò che si vede sul monitor e ciò che accade davvero in officina. Il primo è geometria, il secondo è processo. Tenere insieme questi due piani è il cuore del CAD/CAM, e chiarisce subito perché questa tecnologia è così utile nelle lavorazioni di precisione.

Capito il significato, il passo successivo è seguire il flusso completo dal modello al pezzo finito.

Come passa dal modello al pezzo reale

Il percorso più comune non è lineare come spesso viene raccontato. Prima si modella il componente, poi si definiscono materia prima, staffaggi e utensili, quindi si costruiscono le strategie di lavorazione. Solo dopo entrano in gioco simulazione, postprocessore e invio del programma alla macchina CNC.

1. Modello CAD pulito: il file deve essere coerente, senza geometrie ambigue, superfici rotte o quote poco leggibili.
2. Preparazione del setup: si definiscono il grezzo, gli azzeramenti, i riferimenti e il sistema di serraggio.
3. Strategia CAM: si scelgono sgrossatura, finitura, foratura, eventuale tornitura-fresatura o lavorazioni a 3, 4 e 5 assi.

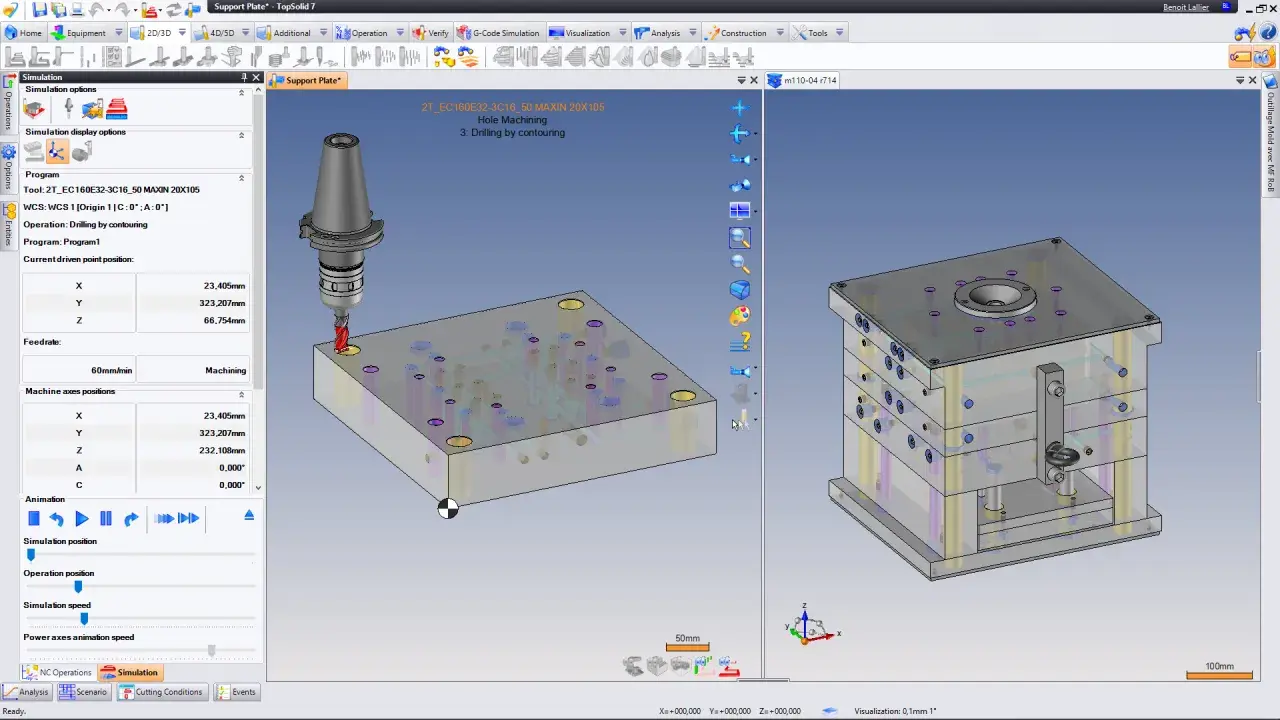

4. Simulazione: si controllano collisioni, sovrametallo residuo, accessibilità utensile e movimenti inutili.
5. Postprocessore: converte il percorso utensile in un formato leggibile dal controllo numerico della specifica macchina.

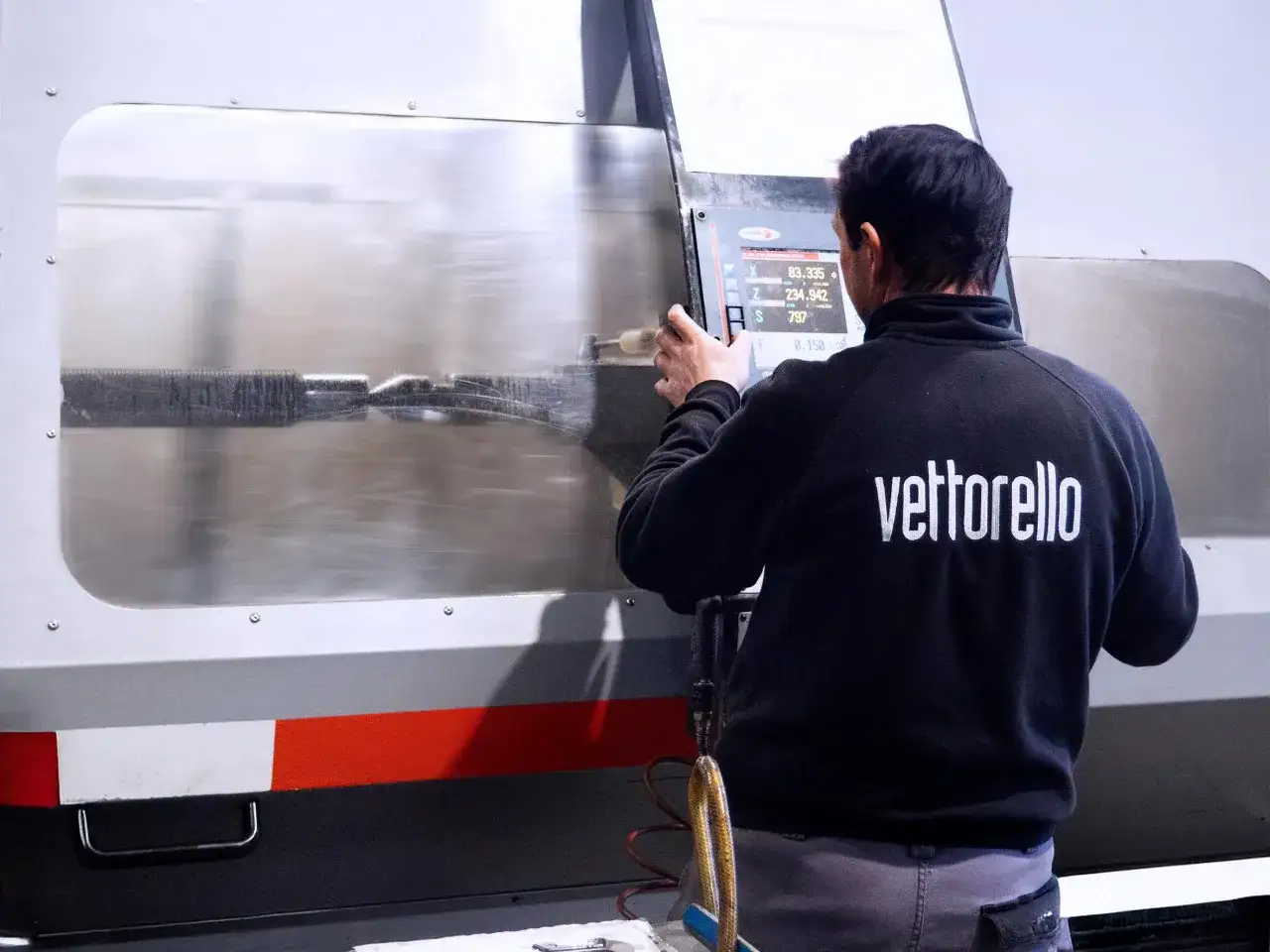

6. Esecuzione e verifica: il programma va in CNC e il primo pezzo viene controllato, spesso con strumenti metrologici o una CMM.

Il postprocessore merita una nota a parte: è il componente che adatta il lavoro CAM alla grammatica della macchina. Senza questo passaggio, un percorso corretto sulla carta può diventare inutilizzabile sul controllo numerico reale. È qui che molti sottovalutano la complessità del processo.

La simulazione, invece, non è un lusso. Serve a scoprire prima gli errori che in officina costano tempo, utensili e, a volte, il pezzo stesso. Quando la geometria è complessa, questa verifica vale quasi quanto la programmazione.

Da qui diventa più facile distinguere i ruoli di CAD, CAM e ambienti integrati.

Le differenze tra CAD, CAM e sistemi integrati

Io separo spesso questi tre casi perché, nella pratica, non risolvono lo stesso problema nello stesso modo. Un software CAD puro è fortissimo nella progettazione, un CAM puro è specializzato nella produzione, mentre un ambiente integrato riduce i passaggi tra i due mondi.

Il vantaggio dell’integrazione è chiaro: meno passaggi manuali, meno file sparsi, meno rischio di interpretare male una revisione. Ma non bisogna mitizzarla. Se il modello è sporco o il processo non è definito, anche l’ambiente più moderno non risolve il problema alla radice.

Questa distinzione conta ancora di più quando si lavora su pezzi complessi o tolleranze strette, che sono il terreno naturale della meccanica di precisione.

Dove il CAD/CAM fa davvero la differenza nella meccanica di precisione

Il CAD/CAM dà il meglio quando il pezzo non è banale. In officina lo vedo pesare soprattutto su stampi, matrici, componenti aerospaziali, particolari medicali, parti per macchine speciali e prototipi funzionali. In tutti questi casi, la forma non basta: conta anche come quella forma verrà prodotta, misurata e ripetuta.

• Stampi e matrici: le superfici complesse e i passaggi di finitura richiedono percorsi utensile accurati e continui.
• Aerospazio: qui la combinazione di materiali difficili, tolleranze strette e controlli severi rende fondamentale la simulazione.
• Medicale e dentale: molti pezzi sono personalizzati, quindi il flusso digitale riduce tempi di adattamento e errori di trascrizione.
• Macchine speciali: quando il pezzo cambia spesso, avere un ciclo digitale riutilizzabile accelera parecchio il lavoro.
• Piccole serie: il vantaggio non sta nella quantità, ma nella rapidità con cui si passa dal progetto al primo pezzo corretto.

Quando le tolleranze scendono nell’ordine dei micron, ogni dettaglio del ciclo conta: attrezzaggio, utensile, orientamento del pezzo, strategia di sgrossatura e finitura. È per questo che il CAD/CAM non è solo uno strumento da ufficio tecnico, ma una parte concreta della qualità del processo produttivo.

Questa utilità, però, va letta insieme ai limiti e agli errori più comuni, altrimenti si crea un’aspettativa troppo ottimistica.

Vantaggi reali e limiti che conviene conoscere

Il motivo per cui il CAD/CAM è diventato centrale non è una moda software, ma un vantaggio operativo vero. Riduce il passaggio manuale tra progetto e macchina, rende più semplice la ripetizione dei cicli e permette di verificare in anticipo traiettorie e collisioni. Nei pezzi complessi, questo si traduce in meno improvvisazione e più controllo.

Leggi anche: CAD/CAM per la meccanica di precisione - Guida alla scelta

Gli errori che incontro più spesso

Quando un ciclo fallisce, raramente la causa è una sola. Più spesso trovo una combinazione di modello incompleto, libreria utensili non aggiornata, postprocessore non verificato e simulazione fatta in fretta. È una sequenza banale solo in apparenza, ma può far saltare ore di lavoro.

• Superfici CAD sporche o non chiuse.
• Utensili impostati con parametri reali diversi da quelli usati in CAM.
• Offset macchina e zero pezzo confusi tra loro.
• Strategie copiate da un lavoro precedente senza adattarle al nuovo materiale.

Se il vantaggio del sistema è il controllo, il suo punto debole è l’automatismo cieco. Ecco perché la scelta della piattaforma conta, ma conta ancora di più il modo in cui viene usata.

Da qui la domanda diventa molto pratica: come scegliere un sistema sensato per la propria officina o il proprio ufficio tecnico?

Come scegliere un sistema CAD/CAM senza sbagliare strada

Quando valuto un software, non parto mai dal catalogo funzioni. Parto dal tipo di pezzi che devo produrre davvero. Un’officina che lavora soprattutto 2.5D e forature ha esigenze molto diverse da chi produce superfici 3D complesse o lavora stabilmente a 5 assi.

1. Tipo di lavorazioni: verifica se ti servono fresatura, tornitura, tornitura-fresatura, 3 assi, 4 assi o 5 assi continui.
2. Qualità del postprocessore: deve essere adatto alla macchina che hai, non a una macchina “simile”.
3. Simulazione affidabile: se non vedi collisioni, ingombri e limiti del setup, stai lavorando alla cieca.
4. Gestione delle librerie: utensili, portautensili, materiali e parametri devono essere ordinati e facili da aggiornare.
5. Integrazione con il flusso aziendale: se lavori in team, contano molto anche gestione revisione, condivisione file e tracciabilità.
6. Supporto e formazione: il miglior software del mondo vale poco se il team non riesce a usarlo con metodo.

Per i piccoli lotti e i pezzi variabili, io do più peso alla rapidità di preparazione e alla robustezza del processo che alle funzioni spettacolari usate una volta sola. Per le lavorazioni ripetitive, invece, la stabilità del flusso e la qualità del postprocessore diventano prioritarie. In entrambi i casi, la scelta giusta è quella che riduce attrito tra ufficio tecnico e macchina, non quella che impressiona di più in demo.

Quando queste condizioni sono rispettate, il CAD/CAM smette di essere un acquisto software e diventa un vero metodo di lavoro.

Le tre scelte che fanno la differenza quando il progetto arriva in macchina

Se devo ridurre tutto a tre decisioni operative, scelgo sempre queste: modello pulito, strategia coerente e verifica finale. Sono tre passaggi semplici da dire, ma sono quelli che distinguono un ciclo stabile da uno che richiede continui aggiustamenti.

• Modello pulito: evita ambiguità su superfici, quote e riferimenti, e rende più semplice il lavoro successivo.
• Strategia coerente: il ciclo deve essere pensato per la macchina, l’utensile e il materiale reali, non per un caso ideale.
• Verifica finale: simulazione, controllo del primo pezzo e confronto con il disegno tecnico chiudono il cerchio.

Il punto non è usare più software, ma far dialogare bene progettazione e produzione. Quando questo dialogo funziona, CAD/CAM non è più una sigla da manuale: diventa uno strumento concreto per lavorare meglio, ridurre gli errori e portare in macchina pezzi complessi con più sicurezza.
