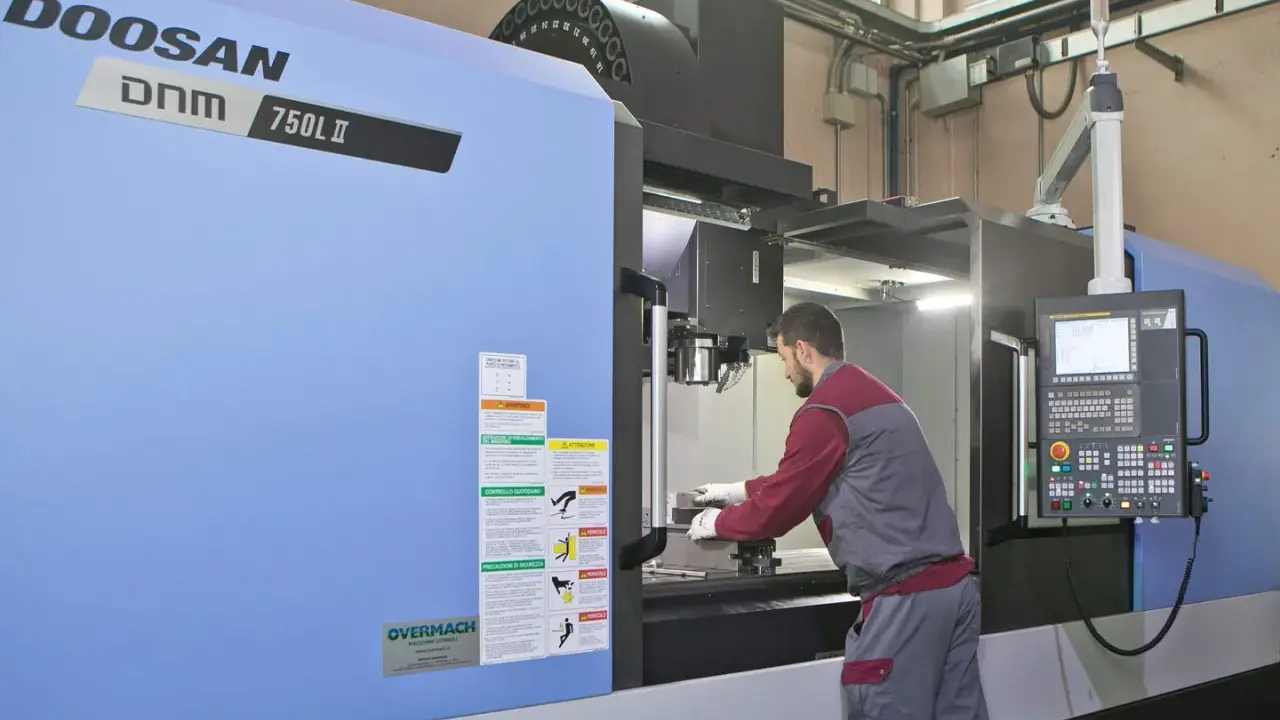

Nella meccanica di precisione, la differenza tra un buon disegno e un pezzo realmente producibile sta spesso nel software scelto per progettare e programmare. Qui parlo di CAD/CAM in modo pratico: che cosa fa ogni strumento, quali funzioni contano davvero, come evitare errori costosi e quando conviene una piattaforma integrata invece di più programmi separati.
I punti che contano davvero nella scelta
- Il CAD definisce geometrie, assiemi e quote; il CAM trasforma quel modello in lavorazioni CNC.
- In officina non vince il software più “ricco”, ma quello che riduce rilavorazioni, collisioni e passaggi inutili.
- Per pezzi complessi e tolleranze strette contano molto simulazione, post-processor e gestione delle revisioni.
- Una suite integrata è spesso più fluida; un CAM specializzato può essere più adatto a lavorazioni avanzate o parchi macchine eterogenei.
- La scelta giusta si vede quando ufficio tecnico e produzione parlano la stessa lingua, senza traduzioni manuali tra file e macchine.
Che cosa fa davvero un software CAD/CAM
Quando si parla di progettazione assistita, vale la pena separare subito i ruoli. Il CAD serve a creare il modello digitale del pezzo, a gestire quote, vincoli, assiemi e modifiche; il CAM prende quel modello e costruisce il percorso utensile, cioè la sequenza di operazioni che la macchina eseguirà. In mezzo ci sono passaggi che fanno la differenza nella pratica: simulazione, verifica collisioni, scelta utensile, strategie di sgrossatura e finitura, generazione del codice macchina tramite post-processor, cioè il traduttore tra percorso CAM e linguaggio della CNC.
| Ambiente | Funzione principale | Quando serve davvero | Limite tipico |
|---|---|---|---|
| CAD | Modellazione 2D e 3D, quote, assiemi, revisioni | Quando il progetto nasce o cambia spesso | Non genera da solo il piano di lavorazione |
| CAM | Percorsi utensile, strategie, simulazione, codice CNC | Quando il pezzo deve arrivare in macchina senza ambiguità | Dipende moltissimo da utensili, librerie e post-processor |
| CAD/CAM integrato | Progettazione e lavorazione nello stesso ambiente | Quando le revisioni sono frequenti e il flusso deve restare lineare | A volte è meno profondo di un software CAM molto specialistico |
| CAE e simulazione | Verifica di comportamento, interferenze e criticità | Quando il pezzo è delicato, complesso o costoso da sbagliare | Non sostituisce il controllo reale in macchina |
Questa distinzione sembra banale, ma in officina evita errori grossi: un disegno corretto non basta se poi il percorso utensile è instabile o se il file deve essere ricostruito a mano. Ed è proprio qui che entrano in gioco le funzioni concrete, non le promesse commerciali.
Le funzioni che contano nella meccanica di precisione
Se devo valutare una piattaforma per lavorazioni meccaniche, parto da poche domande molto semplici: quanto velocemente porto il modello in produzione, quante correzioni devo fare, quanto rischio di sbagliare? Nella pratica, alcune funzioni valgono più di altre.- Modellazione parametrica - se una quota cambia, il pezzo si aggiorna senza rifarlo da zero. È utile quando prototipi e varianti sono frequenti.
- Gestione degli assiemi - serve per verificare interferenze tra componenti, staffaggi e utensili, soprattutto quando il pezzo non è isolato ma parte di un sistema più ampio.
- Librerie utensili e materiali - riducono il lavoro ripetitivo e aiutano a standardizzare parametri di taglio, portautensili e strategie.
- Simulazione cinematica - mostra come si muovono macchina, mandrino e assi, così le collisioni si vedono prima di arrivare al pezzo vero.
- Verifica del grezzo e del residuo - evita di lavorare aria o di lasciare materiale dove non dovrebbe esserci.
- Supporto a 3+2 e 5 assi - in molti contesti di precisione è decisivo per raggiungere superfici complesse, ridurre riposizionamenti e migliorare accessibilità.
- Post-processor personalizzabile - senza un’uscita corretta, anche il miglior percorso resta teoria. Ogni macchina interpreta il codice con logiche proprie.
- Gestione delle revisioni - quando il cliente cambia un foro o una superficie, il sistema deve aggiornare i dati senza confusione tra versioni vecchie e nuove.
Io considero queste funzioni il vero filtro. Il resto conta, ma solo dopo: interfaccia, estetica e menu ordinati aiutano, però non salvano una produzione se mancano precisione, coerenza dei dati e controllo delle lavorazioni. Da qui il passo successivo è capire quale architettura software conviene davvero al tuo flusso.
Come scegliere tra una piattaforma integrata e strumenti separati
La scelta non è tra “software buono” e “software cattivo”. È tra due modi diversi di organizzare il lavoro. Una piattaforma integrata riduce il passaggio di file e mantiene più stretta la relazione tra modello e lavorazione; una combinazione di CAD e CAM separati può offrire più specializzazione, soprattutto quando le lavorazioni sono complesse o il parco macchine è molto vario.
| Scelta | Vantaggi | Quando la preferisco | Limite da considerare |
|---|---|---|---|
| Piattaforma integrata | Flusso più lineare, meno traduzioni di file, revisioni più rapide | Team piccoli, prototipi, lavorazioni con molte varianti | Può essere meno profonda in alcune lavorazioni molto specialistiche |
| CAD e CAM separati | Maggiore specializzazione e spesso più libertà nella scelta dei moduli | Officine strutturate, 5 assi frequente, esigenze molto verticali | Più attenzione alla coerenza dei file e alle conversioni |
Quando conviene un ambiente integrato
Lo vedo spesso in reparti che lavorano con tempi stretti e modifiche continue. Se il progettista e il programmatore devono parlare spesso, un ambiente unico evita perdite di tempo e malintesi. È una soluzione sensata anche quando il numero di pezzi non è enorme, ma la varietà delle versioni sì.
Leggi anche: CAM Autodesk Fusion - Guida pratica per l'officina
Quando ha senso separare CAD e CAM
Quando le macchine sono diverse tra loro, i cicli di lavorazione sono sofisticati e il reparto vuole massimizzare il controllo sui parametri, un CAM dedicato può fare la differenza. Qui la specializzazione pesa: alcune officine preferiscono rinunciare a un po’ di comodità in cambio di strategie più profonde, post-processor più mirati e una gestione migliore di pezzi complessi.
In pratica, la domanda giusta non è “qual è il più completo?”, ma “quale configurazione riduce attriti nel mio processo?”. E per rispondere bene serve vedere il flusso completo, dal modello al codice.

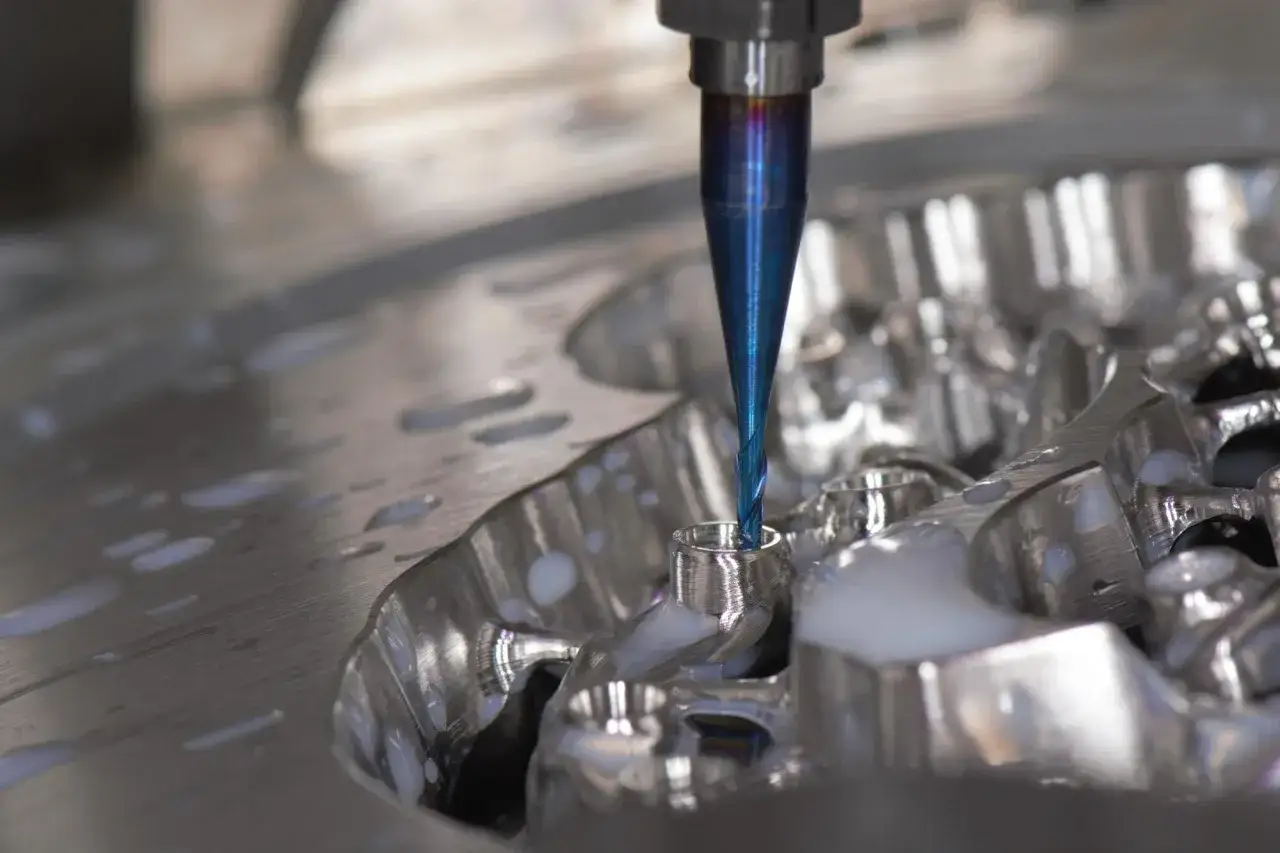

Dal modello al codice macchina senza perdere controllo
Il flusso corretto non è solo una sequenza tecnica: è un modo per prevenire errori prima che diventino scarti. Quando il processo è ben impostato, ogni passaggio lascia meno spazio all’interpretazione personale e più alla ripetibilità.
- Creo o importo il modello e verifico subito unità di misura, tolleranze e riferimenti principali.
- Definisco grezzo, zero pezzo e vincoli, perché una lavorazione ben programmata ma mal referenziata resta fragile.
- Scelgo strategia e utensili, distinguendo sgrossatura, semifinitura e finitura in base a materiale e geometria.
- Simulo il percorso, controllando collisioni, sovrametalli e zone non raggiungibili.
- Genero il codice con il post-processor e verifico che il linguaggio sia coerente con la macchina reale.
- Faccio un controllo finale in officina, soprattutto se si tratta di 5 assi, attrezzaggi complessi o pezzi costosi.
Il passaggio più sottovalutato è spesso il quarto: la simulazione. Sembra un tempo in più, ma in molti casi è il contrario, perché evita ripartenze, utensili rotti e ore perse in regolazioni. E quando il pezzo è complesso, questa prudenza diventa ancora più importante.
Dove il CAD/CAM fa la differenza nei pezzi complessi
Nel mio lavoro, i casi in cui il software incide davvero di più sono quelli in cui la geometria non perdona. Penso a stampi, componenti con superfici libere, particolari con tasche profonde, corpi valvola, attrezzaggi personalizzati e serie brevi con tolleranze strette. Qui non basta “disegnare bene”: bisogna sapere come il pezzo verrà lavorato, in quale sequenza e con quali limiti fisici.
Ci sono tre situazioni in cui il vantaggio è evidente:
- Geometrie complesse - le strategie multiasse aiutano a ridurre riposizionamenti e a migliorare l’accesso dell’utensile.
- Tolleranze strette - il controllo di simmetria, rilievo residuo e finitura diventa decisivo per rientrare in quota.
- Piccole serie e prototipi - se il cliente cambia una quota all’ultimo minuto, la rapidità di aggiornamento conta quasi quanto la programmazione iniziale.
In questi casi la differenza non la fa solo il software, ma il modo in cui dialoga con la misura, la simulazione e la macchina. Ed è qui che si vedono anche gli errori più comuni, quelli che fanno sembrare “sbagliato” un sistema che in realtà era stato scelto male.
Gli errori che vedo più spesso quando si adotta un nuovo sistema
Molte difficoltà non dipendono dal programma in sé, ma dal modo in cui viene introdotto. La storia si ripete: si acquista una licenza, si importano i vecchi abitudini del reparto e ci si aspetta che tutto migliori da solo. Non succede quasi mai.
| Errore | Effetto pratico | Correzione utile |
|---|---|---|
| Scegliere solo sul prezzo | Si risparmia all’inizio, poi si paga in rilavorazioni e tempi morti | Valutare anche post-processor, supporto e compatibilità con le macchine |
| Ignorare la simulazione | Collisioni scoperte troppo tardi, utensili danneggiati, scarti | Inserire la verifica come fase obbligatoria del flusso |
| Non standardizzare librerie e nomi file | Versioni confuse e dati duplicati | Definire convenzioni chiare fin dall’inizio |
| Trascurare la formazione | Il team usa solo una piccola parte del software | Fare training mirato su casi reali, non solo su funzioni generiche |
| Sottovalutare il post-processor | Codice macchina da correggere a mano | Testare il post su un pezzo campione prima di standardizzarlo |
Se devo sintetizzare il problema, direi questo: il software non fallisce quasi mai da solo, fallisce dentro un processo mal definito. Per questo la scelta migliore è quella che si adatta al metodo di lavoro, non quella che promette di sostituirlo.
La scelta utile è quella che accorcia la strada tra progetto e officina
Quando valuto una soluzione per CAD e CAM, mi faccio sempre tre domande semplici: il modello passa senza attriti alla produzione, la simulazione è affidabile, il reparto riesce a mantenere il controllo delle revisioni? Se la risposta è sì, il software sta lavorando per l’azienda; se è no, rischia di diventare solo un costo in più.
- Se lavori su pezzi standard e con pochi cambiamenti, conta la rapidità di impostazione.
- Se fai meccanica di precisione, conta molto di più la verifica del percorso e la qualità del post-processor.
- Se hai flussi con revisioni frequenti, l’integrazione tra progettazione e produzione vale più di una funzione spettacolare ma isolata.
