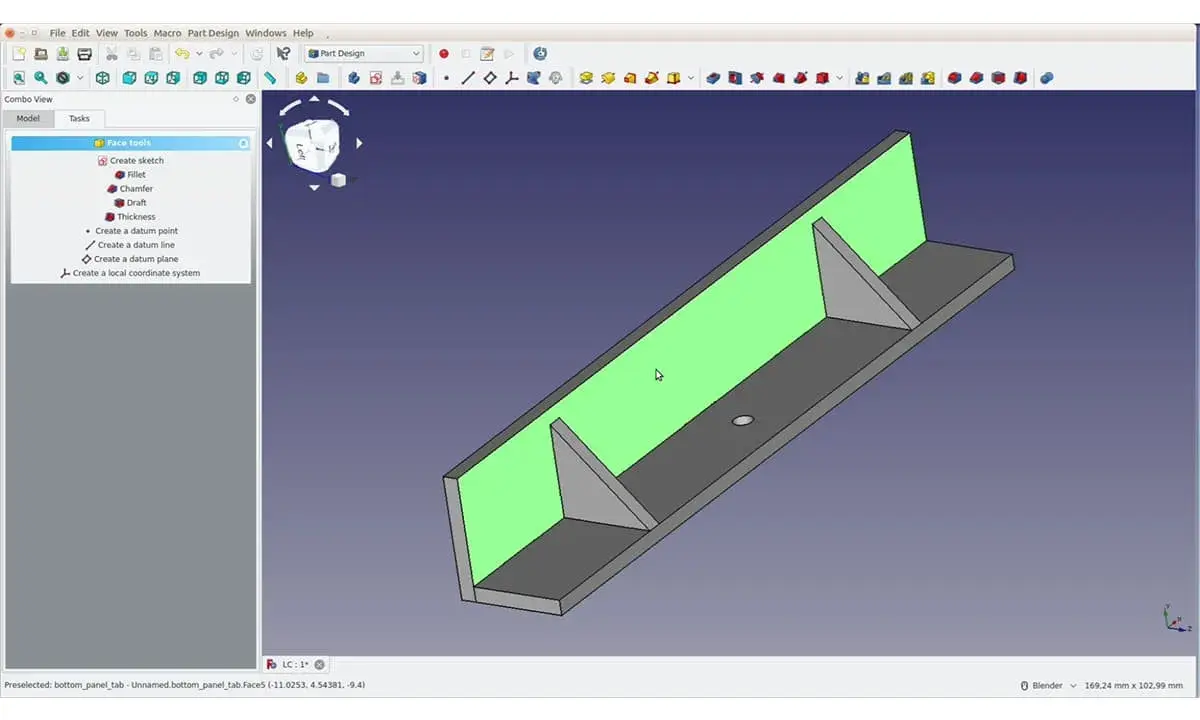

Nel lavoro CAD/CAM il DWG non è solo un contenitore di linee: è spesso il punto di incontro tra progettazione, revisione e produzione. Un file DWG ben preparato accelera le quote, riduce i passaggi manuali e limita gli errori quando il disegno arriva in officina. Qui trovi una guida pratica su cosa rappresenta il formato, come aprirlo, quando convertirlo e in quali casi conviene affiancarlo a DXF, PDF o STEP.
I punti che contano davvero quando lavori con il formato DWG
- Il DWG è il formato nativo dei disegni CAD e conserva geometrie, quote, layer, annotazioni e metadati.
- Per la sola consultazione bastano viewer gratuiti o strumenti web; per modificare serve un CAD completo.
- Nel flusso CAD/CAM il DWG è ottimo per tavole 2D e documentazione, ma per il 3D spesso è più solido usare STEP.
- DXF è più adatto allo scambio tecnico di geometrie, PDF alla lettura e all’archivio visivo.
- Errori di unità, layer e font sono tra le cause più comuni di rilavorazione e fraintendimenti in officina.
Cos’è davvero un DWG e perché conta in officina
Il DWG è il formato nativo dei disegni CAD usato per gestire tavole tecniche, geometrie 2D e, in molti casi, anche dati 3D. Autodesk lo presenta come il formato nativo di AutoCAD e di molti altri software CAD, ed è nato con la prima versione del programma nel 1982. La cosa importante, per chi lavora nella meccanica di precisione, è che non stai guardando un’immagine piatta: stai aprendo un contenitore di dati tecnici che influenzano direttamente lavorazione, controllo e revisione.Per questo il DWG resta centrale nei reparti dove il disegno deve essere letto, quotato, confrontato e passato da una fase all’altra senza ambiguità. Se il file è pulito, il flusso di lavoro si semplifica; se è confuso, ogni passaggio costa tempo. Ed è qui che vale la pena guardare più da vicino cosa contiene davvero.
Cosa contiene davvero un disegno DWG
Un DWG ben costruito non si limita alla geometria. Dentro ci trovi elementi che, in produzione, fanno la differenza tra un file utile e un file da ricostruire quasi da zero.
- Geometrie, cioè linee, archi, polilinee, cerchi e solidi che definiscono il pezzo o il particolare.
- Layer, che separano contorni, quote, assi, note e geometrie di costruzione.
- Quote e tolleranze, fondamentali per capire cosa è davvero critico in lavorazione.
- Blocchi, utili per simboli ripetuti, cartigli, fori standard o elementi ricorrenti.
- Riferimenti esterni, quando il disegno richiama altri file o parti della documentazione.
- Metadati, cioè informazioni aggiuntive che aiutano nella gestione del progetto e delle revisioni.
In officina, il layer non è un dettaglio estetico: è spesso il modo più rapido per capire cosa deve essere lavorato, cosa va solo letto e cosa invece serve come costruzione. Se questa struttura manca, anche un buon disegno diventa più difficile da interpretare. Sapere cosa c’è nel file, però, serve davvero solo se poi riesci ad aprirlo e leggerlo senza alterarne il contenuto.
Come aprirlo, leggerlo e condividerlo senza sorprese
Qui la scelta dello strumento conta più del logo sulla schermata. Se devi modificare il disegno, ha senso usare un CAD completo; se devi solo controllare, confrontare o fare markup rapido, bastano un viewer o un ambiente web leggero.
Autodesk mette a disposizione DWG TrueView gratuito su Windows per aprire e convertire i file, mentre gli strumenti web permettono anche consultazione e annotazioni rapide. È utile, soprattutto quando devi controllare una tavola fuori ufficio o inviarla a chi non lavora ogni giorno in AutoCAD.
Io consiglio sempre di fare tre verifiche prima di fidarsi del file:
- Versione: un DWG salvato in una versione più recente può non essere letto correttamente da software datati.
- Unità e scala: millimetri, pollici e fattori di scala errati sono una delle cause più banali e più costose di errore.
- Visibilità dei layer: un layer spento o congelato può nascondere proprio la geometria che serve in produzione.
La tecnologia TrustedDWG segnala inoltre possibili problemi di integrità o compatibilità quando il file non è stato salvato da un ambiente compatibile. In pratica, non basta aprire il disegno: bisogna capire se lo stai vedendo nel modo giusto. Quando il file deve passare da un reparto all’altro, però, non è ancora il momento di scegliere il software: è il momento di scegliere il formato giusto.
DWG, DXF, PDF e STEP non servono allo stesso scopo
Molti problemi nascono perché questi formati vengono trattati come se fossero equivalenti. In realtà rispondono a esigenze diverse, e nel CAD/CAM la distinzione è decisiva.
| Formato | Quando usarlo | Punti forti | Limiti |
|---|---|---|---|
| DWG | Tavole tecniche, revisioni, scambio tra sistemi CAD | Conserva bene struttura, layer, annotazioni e dettagli del disegno | Non è sempre il formato più semplice da portare direttamente in CAM |
| DXF | Scambio di geometrie, soprattutto 2D, tra software diversi | Buona interoperabilità, spesso utile per taglio, fresatura o nesting | Può perdere parte della struttura documentale del DWG |
| Revisione, approvazione, archiviazione visiva | Si legge ovunque e riduce i dubbi sul layout di stampa | Non è il formato giusto per modificare o automatizzare la lavorazione | |
| STEP | Modelli 3D destinati a lavorazione e scambio neutro | Robusto per solidi e superfici, molto utile in produzione | Non sostituisce il disegno quotato quando servono note e tolleranze dettagliate |
Come usarlo bene nel flusso CAD/CAM
Il DWG funziona bene quando deve raccontare il progetto in modo leggibile e controllabile. Io lo considero il formato di lavoro per tavole 2D, layout, annotazioni e confronto tra revisioni; non sempre, però, è il formato migliore per guidare direttamente la lavorazione.
Ci sono casi in cui il DWG basta eccome:
- tavole per carpenteria leggera o meccanica di base;
- profili 2D per taglio laser, plasma, waterjet o fresatura semplice;
- schemi di montaggio e documentazione di controllo;
- disegni con quote e tolleranze da verificare prima della produzione.
Ci sono invece casi in cui conviene passare oltre:
- geometrie tridimensionali complesse;
- superfici e raccordi che influenzano direttamente la strategia utensile;
- assiemi dove il modello 3D è più affidabile della tavola;
- progetti in cui la lavorazione dipende da un solido neutro e non da un semplice contorno.
Per questo, in un flusso CAD/CAM ordinato, io tengo sempre distinti i ruoli: il DWG documenta, il DXF trasferisce curve 2D quando serve, il PDF approva, lo STEP porta il modello verso la produzione. Se mescoli tutto nello stesso passaggio, aumentano le probabilità di interpretazione errata. Proprio qui nascono gli errori più costosi, perché il file sembra corretto ma non lo è davvero.
Gli errori che vedo più spesso prima di mandare il file in officina
Molti problemi non dipendono dal formato in sé, ma da come viene preparato. Nella pratica, i difetti più ricorrenti sono sempre gli stessi.
- Unità sbagliate: un disegno pensato in millimetri che viene letto come se fosse in pollici può mandare fuori scala l’intero pezzo.
- Layer confusi: geometrie, quote e note mescolate rendono difficile capire cosa sia davvero da lavorare.
- Contorni non chiusi: per il CAM è un problema serio, perché una curva aperta o duplicata può bloccare la generazione del percorso utensile.
- Font mancanti o sostituiti: il testo si sposta, il cartiglio cambia aspetto e la tavola perde chiarezza.
- Riferimenti esterni non gestiti: il file si apre “a metà” e chi riceve il progetto deve inseguire pezzi mancanti.
- Revisioni non tracciate: il reparto produzione lavora su una versione vecchia e l’errore emerge solo a pezzo finito.
Se devo scegliere un solo controllo da non saltare, scelgo quello delle unità e della versione. Sono i due punti che generano più danni con il minimo preavviso. Per questo l’ultimo passaggio non è tecnico in senso stretto: è una verifica di disciplina operativa.
L’ultimo controllo prima di archiviare o inviare il DWG
Prima di chiudere il lavoro, io faccio sempre una verifica finale molto concreta. Non è una formalità: serve a evitare rilavorazioni, domande inutili e correzioni fatte all’ultimo minuto.- Controllo che unità, scala e formato di stampa siano coerenti.
- Verifico che i layer siano puliti, leggibili e nominati in modo sensato.
- Mi assicuro che riferimenti esterni, font e blocchi siano risolti.
- Esporto un PDF di controllo se il file deve essere letto da più persone.
- Aggiungo o verifico la revisione, la data e il nome file, così non si confondono le versioni.
Se questi elementi sono in ordine, il DWG smette di essere una possibile fonte di attrito e diventa quello che dovrebbe essere: un documento tecnico affidabile, pronto per passare da progettazione a produzione senza ambiguità. Nella pratica, è questa la differenza che conta davvero in CAD/CAM.
