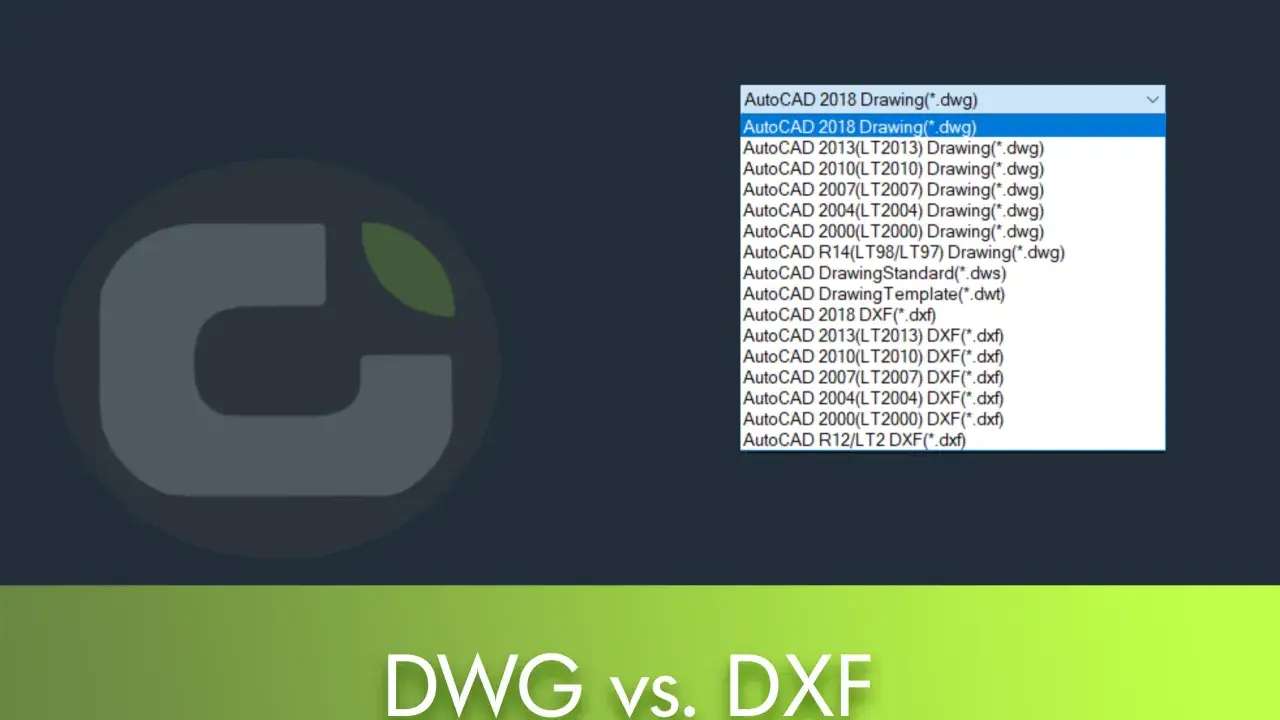

Elenco di tipi di file per un progetto AutoCAD, con opzioni per file DWG e DXF di diverse versioni.

Scritto da

Carmelo Mancini

Pubblicato il

26 mag 2026

Indice

Nel lavoro meccanico, il punto non è solo aprire un file di AutoCAD: conta capire se quel disegno conserva geometrie, layer, quote e riferimenti nel formato giusto per passare dall’ufficio tecnico alla produzione senza attriti. Qui chiarisco cosa c’è davvero dentro un DWG, quando conviene usare un DXF, come leggere o convertire i file senza perdere dati utili e quali accortezze fanno la differenza quando il documento deve entrare in un flusso CAD/CAM. Il taglio è pratico: meno teoria astratta, più decisioni che evitano correzioni, rifacimenti e tempi morti.

I punti che contano davvero prima di usare un disegno AutoCAD in officina

  • DWG è il formato nativo: va conservato come master di lavoro.
  • DXF è il formato di scambio più utile quando il file deve passare a un altro CAD o al CAM.
  • Nel 2026 AutoCAD salva ancora, per impostazione predefinita, in un DWG compatibile con il formato 2018.
  • Prima di inviare un file contano soprattutto unità, layer, polilinee chiuse e riferimenti esterni.
  • Viewer e strumenti di conversione aiutano, ma non sostituiscono un controllo tecnico del disegno.

Cosa si intende davvero per un file di AutoCAD

Nel linguaggio quotidiano si usa spesso una sola etichetta per oggetti diversi. In pratica, quando parliamo di un file creato con AutoCAD, parliamo quasi sempre di un DWG, cioè del contenitore principale del disegno: geometrie, layer, blocchi, annotazioni, quote, riferimenti esterni e impostazioni di stampa possono convivere nello stesso documento.

Accanto al DWG trovi altri formati che non hanno lo stesso ruolo. Il DXF nasce per lo scambio tra piattaforme diverse, il DWT serve come modello, mentre il BAK è una copia di sicurezza che aiuta quando qualcosa va storto. Per chi lavora in meccanica di precisione, questa distinzione non è accademica: cambia il modo in cui il file si muove tra progettazione, controllo e produzione.

La regola pratica che uso è semplice: se devo continuare a progettare, tengo il DWG; se devo passare il contenuto a un sistema esterno, valuto DXF o un formato di consultazione. Per capire quale formato conviene davvero in ogni caso, conviene metterli a confronto.

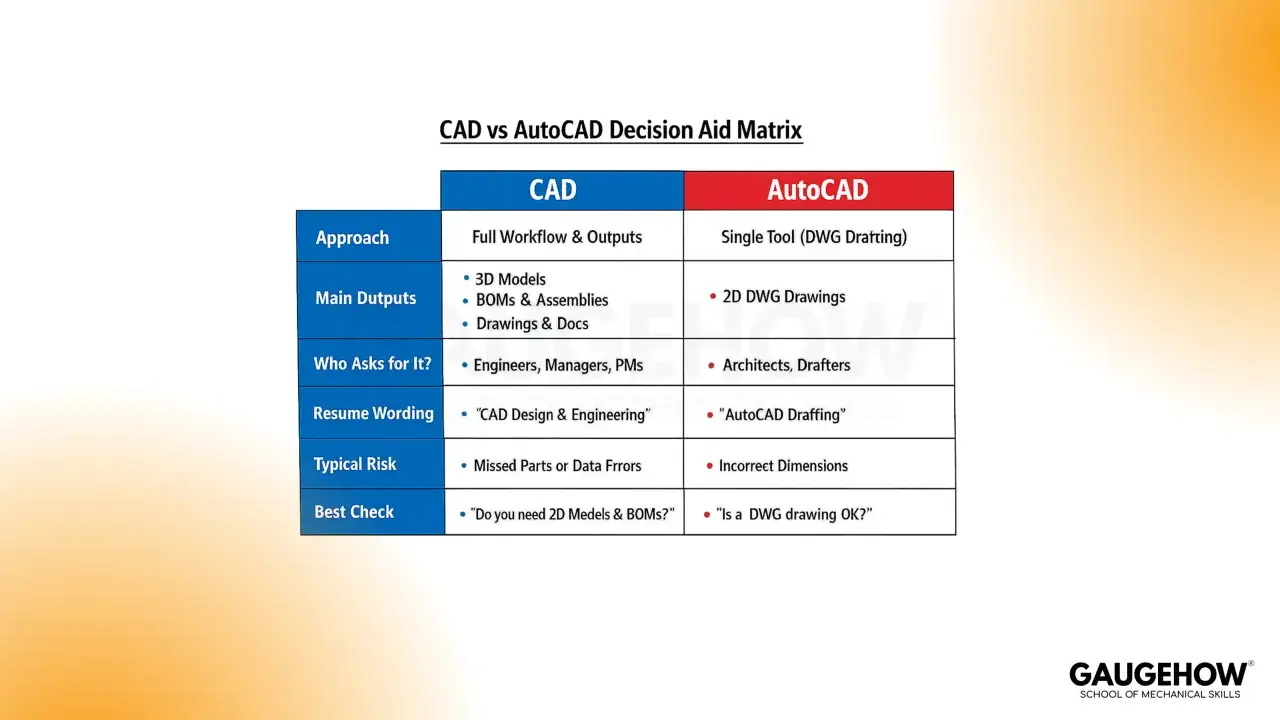

Matrice decisionale CAD vs AutoCAD: il file autocad è utile per modelli 3D, BOM e disegni completi, mentre AutoCAD è per il drafting 2D.

DWG, DXF e gli altri formati che contano davvero

Secondo Autodesk, DWG è il formato nativo e proprietario di AutoCAD, mentre DXF è uno standard aperto pensato per l’interoperabilità. Nel 2026, inoltre, il salvataggio nativo resta ancora allineato al DWG 2018: questo spiega perché la compatibilità tra versioni spesso è migliore di quanto si pensi, ma non va mai data per scontata quando il disegno passa a software diversi.

Formato A cosa serve Punti forti Limiti Quando lo uso
DWG Disegno master e modifica completa Conserva bene oggetti, layer, blocchi e annotazioni È meno immediato fuori dall’ecosistema AutoCAD Archivio principale e lavoro quotidiano
DXF ASCII Scambio tecnico e import in altri sistemi È molto diffuso e facile da ispezionare Può diventare più pesante e semplificare alcune entità Invio a fornitori, CAM e software diversi
DXF binario Scambio come il DXF, ma più compatto Riduce il peso del file e resta fedele ai dati È meno leggibile a occhio Quando i file sono grandi e il trasferimento conta
DWT Template di progetto Standardizza stili, layer e cartigli Non è un elaborato finito Avvio di nuovi lavori ripetibili
PDF Revisione e approvazione Si legge ovunque e riduce le ambiguità visive Non è il formato ideale per il CAM Invio al cliente o controllo interno
BAK Backup automatico Aiuta nel recupero rapido Non va usato come file operativo Emergenza e ripristino

Il dato più sottovalutato è la dimensione: Autodesk indica che il DWG, grazie alla codifica binaria, tende a essere circa il 25% più compatto del DXF. È uno dei motivi per cui il DWG resta il master da conservare, mentre il DXF viene spesso generato solo al momento dello scambio o della lavorazione. Quando il file esce dall’ecosistema AutoCAD, però, la leggibilità del contenuto conta più della finezza del formato.

Ed è proprio qui che entrano in gioco apertura, conversione e verifica: il passaggio successivo è capire come condividere il disegno senza introdurre errori inutili.

Come aprire, convertire e condividere senza perdere dati

Se devi solo controllare un disegno, non serve sempre aprirlo in AutoCAD completo. Un visualizzatore web, DWG TrueView o AutoCAD Web bastano spesso per leggere il contenuto, misurare, confrontare revisioni e capire se il file è sano. Li considero strumenti utili, ma non equivalenti a un controllo tecnico completo: mostrano il disegno, non garantiscono che sia pronto per essere lavorato.

Aprirlo senza installare tutto l’ambiente CAD

Per una verifica rapida uso spesso un viewer quando mi serve capire subito se il file contiene davvero quello che mi aspetto. È comodo per chi deve ricevere un disegno, fare un controllo preliminare o verificare una revisione senza toccare il master. Se invece devo correggere o preparare il file per la produzione, torno sempre al DWG sorgente.

Convertirlo a una versione precedente in modo controllato

  1. Parti sempre dal DWG originale e lavora su una copia.
  2. Usa il salvataggio esplicito o la conversione, non un riadattamento improvvisato.
  3. Se il destinatario usa un CAM o un CAD diverso, esporta un DXF e scegli unità coerenti con la macchina.
  4. Riapri il file convertito e controlla geometrie, layer, font e riferimenti esterni.
  5. Se trovi oggetti proxy, tratteggi complessi o spline, semplifica prima dell’invio.

Cosa verifico prima di spedire un file

  • Unità di misura: millimetri o pollici devono essere chiari, dichiarati e coerenti con la lavorazione.
  • Scala: il disegno va controllato nel modello, non corretto a mano in stampa.
  • Layer: devono avere nomi leggibili e una funzione chiara.
  • Riferimenti esterni: gli xref devono essere risolti o eliminati, non lasciati a metà.
  • Contorni: per il CAM è fondamentale che i profili siano chiusi quando serve un taglio o una fresatura 2D.

Quando il passaggio è corretto, il file arriva in officina già leggibile; quando non lo è, il problema compare spesso solo in fase CAM, e lì il costo del ritocco sale subito.

Perché in CAD/CAM il formato fa la differenza

In CAD/CAM il disegno non è un pezzo da guardare, ma una sorgente di traiettorie. Per questo io separo sempre la qualità estetica dalla qualità geometrica: un tracciato pulito vale più di una tavola bella da vedere. Quando il file deve alimentare una macchina, la domanda non è “si legge?”, ma “si trasforma senza ambiguità in un percorso utensile?”.

Lavorazione Formato che in genere funziona meglio Cosa deve avere il file Rischio se manca
Taglio laser, plasma, waterjet DXF 2D Contorni chiusi, unità chiare, layer ordinati Tagli aperti e correzioni manuali
Fresatura 2,5D DWG o DXF pulito Profili, tasche, isole e archi semplificati Percorsi più lunghi o import sporco
Revisione e controllo PDF + DWG master Quotatura leggibile e versione identificabile Confusione tra versione approvata e versione operativa

Leggi anche: CAM nella meccanica di precisione - Guida pratica per l'officina

Gli elementi che rendono il passaggio più pulito

  • Polilinee chiuse: aiutano il CAM a capire dove inizia e finisce il percorso.
  • Archi e linee essenziali: meno frammentazione significa meno post-elaborazione.
  • Layer leggibili: separare taglio, incisione, quota e riferimento evita ambiguità.
  • Testi e tratteggi tenuti fuori dal profilo: il CAM deve leggere geometrie, non elementi decorativi.
  • Unità coerenti: un file in millimetri trattato come se fosse in pollici genera errori immediati.

Se la geometria è davvero tridimensionale, spesso il disegno AutoCAD è solo il punto di partenza e il CAM preferisce un modello solido o uno STEP; in quel caso il DWG resta utile come documentazione, ma non come unica fonte di lavorazione. Quando queste condizioni non ci sono, l’errore non nasce in macchina: nasce nel file.

Da qui viene il tema più concreto di tutti, cioè gli sbagli che in officina fanno perdere tempo e materiale.

Gli errori più costosi che vedo nei disegni

Molti problemi non dipendono dal software, ma dalla qualità con cui il file viene preparato. Nella pratica, gli errori ricorrenti sono sempre gli stessi e quasi sempre si possono evitare prima dell’invio.

  • Unità non dichiarate: il caso classico è il passaggio tra millimetri e pollici senza controllo, con conseguente scala errata.
  • Quote usate come se fossero la geometria: se il percorso utensile dipende da annotazioni e non dal tracciato, il rischio di interpretazione cresce.
  • Spline lasciate troppo complesse: alcuni sistemi le approssimano con troppi segmenti e il risultato è un import pesante e poco elegante.
  • Contorni aperti: per un taglio o una tasca, un profilo non chiuso può bloccare o alterare la lavorazione.
  • Riferimenti esterni mancanti: xref, font e file allegati non risolti trasformano un disegno corretto in un documento incompleto.
  • Layer disordinati: quando tutto sta sul layer sbagliato, il CAM o l’ufficio produzione devono fare una pulizia che poteva essere evitata a monte.

Il modo più efficace per ridurre questi problemi non è “correggere meglio”, ma standardizzare prima: stessi nomi, stessi layer, stessi controlli, stessi formati in uscita. È qui che un archivio ben pensato fa davvero risparmiare tempo.

La disciplina che trasforma un disegno in uno standard di lavoro

Se dovessi impostare una piccola regola di officina, terrei separati tre livelli: DWG master per l’editing, DXF di scambio per il CAM o i partner esterni e PDF per la revisione. Questa separazione sembra banale, ma evita un errore molto comune: usare lo stesso file per progettare, approvare e produrre, con il risultato che ogni modifica rischia di contaminare tutto il resto.

Io aggiungerei anche un template DWT ben fatto, con layer standard, cartiglio coerente, unità fissate e regole di stampa già pronte. Così il disegno non parte mai da zero e chi apre il file sa subito cosa aspettarsi. In un flusso di precisione, questa coerenza vale più di molte correzioni fatte all’ultimo minuto.

In pratica, un buon file di AutoCAD non è solo corretto: è riutilizzabile, leggibile e stabile quando passa di mano. Se imposti questa disciplina fin dall’inizio, il documento smette di essere un contenitore fragile e diventa un asset tecnico affidabile, molto più semplice da aprire, condividere e trasformare in produzione.

Domande frequenti

Il DWG è il formato nativo e proprietario di AutoCAD, ideale per la progettazione. Il DXF è uno standard aperto per lo scambio di dati tra diversi software CAD/CAM, garantendo maggiore interoperabilità.

Usa il DXF quando devi condividere il disegno con sistemi esterni (es. CAM, altri CAD) che potrebbero non supportare pienamente il formato DWG, o per lavorazioni specifiche come il taglio laser.

Evita unità di misura non dichiarate, contorni aperti, spline troppo complesse e layer disordinati. Questi errori possono causare problemi in produzione e aumentare i costi.

Puoi usare visualizzatori web, DWG TrueView o AutoCAD Web per controllare rapidamente il contenuto, misurare e confrontare revisioni, senza la necessità di un'installazione completa di AutoCAD.

Una gestione disciplinata (DWG master, DXF per scambio, PDF per revisione) evita errori, garantisce riutilizzabilità e stabilità del documento, trasformandolo in un asset tecnico affidabile per la produzione.
