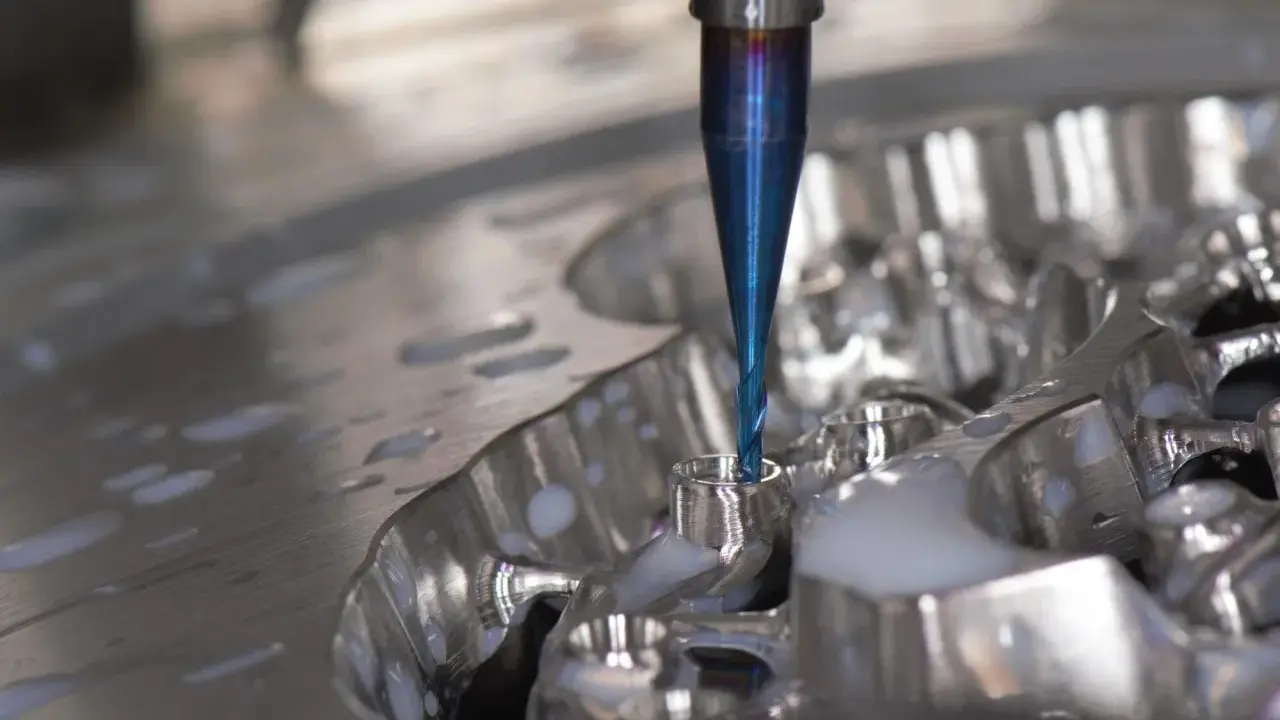

Il passaggio dal modello al pezzo finito dipende spesso da come si imposta il flusso CAD/CAM, non solo dalla bravura dell’operatore o dalla qualità della macchina. Qui trovi una guida pratica per capire che cosa fa davvero il CAM nella meccanica di precisione, quando conviene usarlo, quali lavorazioni sfruttano meglio questo approccio e quali errori evitano scarti, rilavorazioni e tempi morti.
I punti che contano davvero quando si lavora tra progettazione e officina
- Il CAM traduce il modello CAD in traiettorie utensile e istruzioni eseguibili dalla macchina CNC.
- In meccanica di precisione servono simulazione, controllo collisioni e un post-processore allineato al controllo macchina.
- Il vantaggio reale non è solo la velocità, ma la ripetibilità su pezzi complessi, varianti frequenti e lotti piccoli.
- Le lavorazioni 2.5 assi, 3 assi, 5 assi e tornitura-fresatura non richiedono la stessa strategia.
- Il software giusto è quello che si adatta a macchina, attrezzaggio, utensili e livello del team.
Che cosa fa davvero il CAM nella meccanica di precisione
Io separo sempre tre livelli che spesso vengono confusi: il CAD definisce la geometria, il CAM decide come produrla e il CNC esegue il programma sulla macchina. Nella pratica, il CAM non “disegna” il pezzo: costruisce una strategia di lavorazione, stabilisce utensili, avanzamenti, profondità di passata, sequenza delle operazioni e controlli di sicurezza.Questo passaggio è decisivo quando il pezzo richiede precisione, superfici pulite o ripetibilità su più pezzi uguali. Un buon programma non serve solo a generare il codice, ma a ridurre la possibilità di errore umano in fase di preparazione e avvio. Ed è proprio qui che il CAM diventa utile anche quando il modello 3D è già perfetto: il problema, infatti, non è la forma del pezzo, ma il modo in cui quella forma viene ottenuta.
| Elemento | Funzione reale | Cosa succede se lo trascuri |
|---|---|---|
| CAD | Definisce geometria, quote e intenzione progettuale | Il modello arriva in officina incompleto o ambiguo |
| CAM | Stabilisce strategie, utensili, percorsi e simulazioni | Aumentano errori, tempi morti e scarti di avviamento |
| CNC | Esegue il programma e governa gli assi macchina | Il processo diventa dipendente dall’intervento manuale |
| Post-processore | Traducе il percorso utensile nel linguaggio della macchina specifica | Il programma è corretto in teoria, ma non compatibile in officina |
Una volta chiarito questo schema, il flusso operativo diventa molto più leggibile: il passo successivo è vedere come si passa dal modello al programma macchina senza introdurre passaggi inutili.
Dal modello al programma macchina senza passaggi inutili
Nel reparto meccanico, il valore del CAM si vede nella sequenza delle decisioni. Non basta importare un file e lanciare una simulazione: serve un flusso disciplinato, altrimenti il software accelera gli errori invece di ridurli.
- Importare e verificare il modello. Io controllo prima di tutto la qualità del file: solidi chiusi, superfici coerenti, tolleranze geometriche sensate e formato adatto. STEP è spesso la scelta più pulita per i solidi; IGES resta utile in alcuni flussi di superfici; STL, invece, ha più senso quando lavori su mesh o in ambiti additivi.
- Definire grezzo, riferimenti e attrezzaggio. Il CAM deve sapere da dove parte il materiale, dove si trova lo zero pezzo e come è bloccato il componente. Se questa parte è approssimativa, anche un programma tecnicamente corretto può generare problemi in macchina.
- Scegliere utensili e strategie. Qui si decide se usare sgrossatura adattiva, passate convenzionali, finitura a passo costante, foratura, filettatura o lavorazioni elicoidali. La scelta dipende dalla geometria, dal materiale e dalla rigidità del sistema.
- Simulare il ciclo completo. La simulazione utile non mostra solo il pezzo finale; deve verificare collisioni tra utensile, portautensile, staffaggi e tavola. Se la simulazione ignora la cinematica reale della macchina, rassicura più di quanto protegga.
- Generare il codice con il post-processore corretto. Il post-processore traduce il percorso utensile nel linguaggio della specifica macchina, con i suoi cicli, i suoi offset e i suoi limiti. È un punto tecnico, ma decisivo: un buon percorso può diventare inutilizzabile se il post-processore non è allineato al controllo macchina.
- Validare in officina il primo pezzo. Anche quando tutto sembra a posto, il primo avvio serve per controllare quote reali, usura utensile, comportamento del serraggio e risposta del materiale. È il controllo che separa il programma “giusto” dal pezzo veramente corretto.
Il punto che vedo sottovalutato più spesso è questo: il CAM non corregge una cattiva preparazione del processo. Se riferimenti, utensili e attrezzaggio sono fragili, il software non fa miracoli. Da qui si capisce bene anche dove il CAM rende di più, cioè nelle lavorazioni che beneficiano davvero di una strategia controllata.
In quali lavorazioni il CAM fa la differenza
Il CAM è particolarmente utile quando il pezzo cambia spesso, ha geometrie complesse o richiede molte riprese. In meccanica di precisione questo succede di continuo: corpi pompa, supporti, staffe strutturali, particolari per automazione, stampi, alberi e componenti con superfici curve non sono casi rari, ma la normalità di molti reparti.| Lavorazione | Strategia CAM utile | Perché conviene | Attenzione |
|---|---|---|---|
| Parti prismatiche | 2.5 assi o 3 assi | Programmazione rapida e ripetibile su tasche, fori, contorni e spianature | Le riprese multiple fanno perdere tempo se il serraggio è debole |
| Superfici complesse | 3 assi avanzato o 5 assi continuo | Migliore qualità superficiale e meno riposizionamenti | Serve un controllo preciso della cinematica macchina |
| Tornitura e tornitura-fresatura | Flussi dedicati a centri multitasking | Riduce passaggi tra macchine e migliora la coerenza del pezzo | Il post-processore deve gestire bene torrette, asse C/B e sincronizzazioni |
| Lotti variabili e pezzi personalizzati | Template, librerie utensili e automazioni | Taglia i tempi di preparazione e rende il processo più standard | Se le librerie non sono aggiornate, l’automazione diventa fragile |
La regola pratica, per come la leggo io, è semplice: più il pezzo è complesso o più alto è il costo dell’errore, più il CAM pesa davvero sul risultato. Ma quando aumenta la complessità aumentano anche i rischi, e allora bisogna guardare con lucidità agli errori più frequenti.
Gli errori che fanno perdere tempo, utensili e pezzi
Nel reparto meccanico non sono quasi mai i grandi problemi a creare il danno maggiore, ma una serie di piccole trascuratezze sommate tra loro. Il CAM amplifica sia le buone pratiche sia le cattive abitudini: per questo va gestito con metodo, non solo con entusiasmo tecnologico.
- Confondere progetto e processo. Un modello corretto non significa automaticamente una lavorazione efficiente. Il pezzo può essere giusto sulla carta e ancora difficile da produrre in officina.
- Sottovalutare lo zero pezzo. Se il riferimento è impostato male, il programma sposta l’errore su tutte le operazioni successive.
- Ignorare portautensile e staffaggi. La collisione non riguarda solo la fresa o l’utensile attivo, ma anche il corpo del portautensile, la morsa, le ganasce e la tavola.
- Usare parametri standard come fossero universali. Velocità di taglio, avanzamenti e profondità dipendono dal materiale, dalla geometria e dalla rigidità dell’insieme macchina-utensile-pezzo.
- Saltare la verifica del post-processore. Un errore qui non è teorico: diventa un problema reale appena il programma arriva al controllo numerico.
- Chiedere al software di compensare una macchina o un attrezzaggio debole. Se la macchina vibra, il serraggio non è stabile o la misura non è affidabile, il CAM non può risolvere tutto da solo.
C’è anche un limite strutturale da tenere presente: il CAM migliora il processo, ma non sostituisce la competenza sul pezzo. In lavorazioni ad alta precisione, il risultato dipende ancora da calibrazione, metrologia, controllo termico e qualità dell’attrezzaggio. In altre parole, il software aiuta, ma la qualità finale nasce fuori dallo schermo.
Con questi rischi in mente, la scelta del software e dell’impostazione di reparto diventa molto più concreta e meno commerciale.
Come scegliere un sistema CAM senza farsi guidare solo dal marchio
Quando valuto una soluzione CAM, io parto sempre da una domanda pratica: quanto bene si integra con il mio modo di produrre? Non cerco il pacchetto più ricco in assoluto, ma quello che riduce attriti veri: importazione dei file, gestione utensili, simulazione, post-processore, riuso dei template e formazione del personale.
| Criterio | Cosa controllare davvero | Segnale di allarme |
|---|---|---|
| Compatibilità con le macchine | Post-processori disponibili, cinematica supportata, cicli specifici del controllo | Serve troppo lavoro manuale per ogni programma |
| Gestione utensili | Librerie aggiornabili, parametri completi, utensili speciali e portautensili | Ogni operatore crea la propria versione del database |
| Simulazione | Collisioni reali, verifica dei movimenti assi e controllo del grezzo residuo | La simulazione mostra solo il pezzo finito, non il processo |
| Integrazione CAD | Importazione pulita di superfici e solidi, aggiornamento del modello senza rifare tutto | Ogni modifica richiede una ripartenza completa del lavoro |
| Facilità di adozione | Curve di apprendimento, qualità dei template, documentazione, supporto | Il sistema resta nelle mani di una sola persona |
| Scalabilità | Capacità di crescere da 3 assi a 5 assi, tornitura-fresatura o automazione | Il software funziona solo sul processo attuale e non regge l’evoluzione |
Se lavori soprattutto su pezzi prismatici e lotti piccoli, io punterei su semplicità, standardizzazione e rapidità di preparazione. Se invece il reparto gestisce lavorazioni complesse, più macchine o assi simultanei, la priorità diventa la qualità della simulazione e la precisione del post-processore. In entrambi i casi, la scelta giusta non è quella che promette tutto, ma quella che fa perdere meno tempo ogni settimana.
Quando questi criteri sono chiari, resta solo il controllo finale che, nella mia esperienza, fa davvero la differenza tra un flusso ordinato e uno fragile.
Il controllo finale che distingue un programma corretto da un pezzo corretto
- Verifico che riferimento pezzo, offset e zero macchina coincidano davvero con il setup fisico.
- Controllo che utensile, lunghezza, raggio e usura siano allineati al programma generato.
- Faccio passare il primo ciclo in modalità prudente, con attenzione a movimenti rapidi, cambi utensile e avvicinamenti.
- Misuro il primo pezzo e confronto i dati con quote critiche, superfici di appoggio e tolleranze funzionali.
- Se serve un aggiustamento, correggo prima il processo e non solo il valore a programma.
Per me il valore più forte del CAM nella meccanica non è la velocità pura, ma la possibilità di rendere ripetibile un processo che altrimenti dipenderebbe troppo dall’esperienza individuale. Quando il flusso è ben impostato, il reparto lavora con meno improvvisazione, meno rilavorazioni e più continuità tra ufficio tecnico e officina. È lì che la produzione assistita da computer smette di essere una sigla e diventa davvero un vantaggio operativo.
