I punti che contano davvero prima di aprire o convertire un file CAD
- La sigla .cad non identifica un unico standard: può riferirsi a file diversi, spesso proprietari o legacy.
- Nel flusso CAD/CAM contano soprattutto STEP, DWG/DXF, IGES e STL, ciascuno con un uso preciso.
- Per la meccanica di precisione, STEP è spesso la scelta più equilibrata per solidi e assiemi, mentre DXF resta centrale per il 2D.
- Se un modello arriva in formato proprietario, la prima domanda utile è da quale software proviene.
- Prima di lanciare un percorso utensile, io controllo sempre unità, orientamento, tolleranze e continuità delle geometrie.
Che cosa indica davvero un file .cad
La prima cosa da chiarire è semplice: .cad non è un’unica regola tecnica valida per tutto il settore. È un’estensione usata da software diversi e, proprio per questo, non basta a dirti con certezza se hai davanti un disegno 2D, un modello 3D, un progetto legacy o un archivio legato a un ambiente specifico. In passato, per esempio, è stata associata sia a BobCAD-CAM in versioni storiche sia ad Autodesk QuickCAD.
Io, quando ricevo questo tipo di file, non provo mai ad aprirlo “alla cieca”. Prima cerco di capire da quale programma arriva, perché da lì dipendono la compatibilità, la qualità dell’importazione e perfino la possibilità di recuperare dati utili per il CAM. Un’estensione ambigua può contenere geometrie molto diverse, ma anche metadati, quote, livelli o impostazioni che cambiano completamente il modo in cui il file va gestito.
In pratica, il suffisso da solo non basta. Se ti interessa usare il modello in produzione, la vera domanda non è “che estensione ha?”, ma “che cosa conserva davvero e quanto è affidabile per la lavorazione?”. Per rispondere, conviene guardare i formati che contano davvero in officina.
I formati CAD/CAM che contano davvero nella lavorazione
Qui la distinzione utile è tra formati nativi e formati di scambio. I primi tengono dentro la logica completa del progetto, spesso con storia parametrica, feature e dati CAM; i secondi servono a trasferire la geometria tra sistemi diversi. In officina questa differenza pesa più del nome dell’estensione.
| Formato | Cosa conserva | Uso migliore | Limiti pratici |
|---|---|---|---|
| Proprietario / nativo | Geometria, parametri, spesso cronologia del modello e dati di lavorazione | Quando progettazione e CAM restano nello stesso ecosistema | Scarsa interoperabilità fuori dal software d’origine |
| STEP (.stp, .step) | Solidi, superfici, assiemi e metadati di base | Scambio 3D tra CAD e CAM, fornitura, fresatura | Non conserva la timeline parametrica completa |
| IGES (.igs, .iges) | Soprattutto superfici e wireframe | Casi legacy o superfici semplici | Più vecchio, spesso richiede pulizia e controllo manuale |
| DWG / DXF | Disegni 2D, layer, quote, contorni | Taglio laser, waterjet, plasma, lamiera | Non è la scelta ideale per solidi complessi |
| STL | Mesh triangolare | Stampa 3D e lavorazioni basate su mesh | Curve approssimate, niente vera geometria analitica |
Per un pezzo meccanico, STEP è spesso il compromesso migliore perché trasferisce bene la forma reale del componente e si lascia leggere da molti sistemi diversi. DXF resta fondamentale quando lavori su profili 2D, mentre STL è utile solo se ti serve una mesh o se il flusso a valle la richiede davvero. Quando il formato è chiaro, il passaggio successivo è verificare come aprirlo e convertirlo senza perdere precisione.

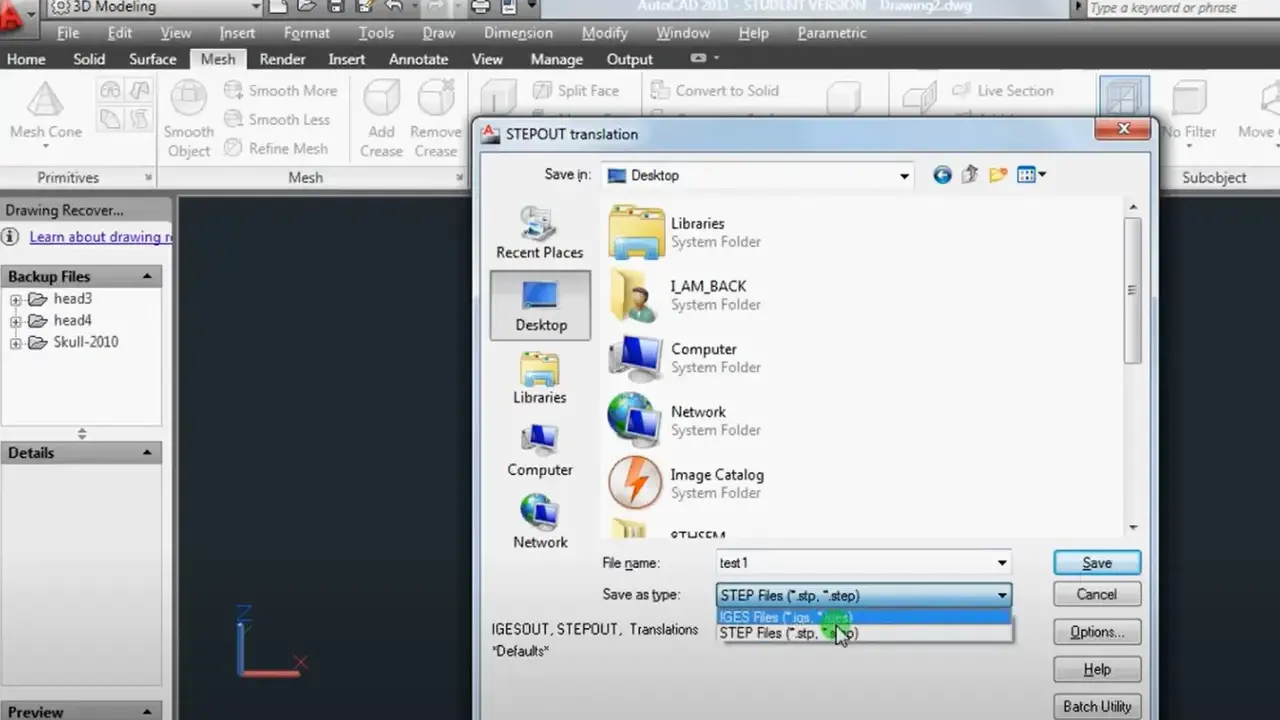

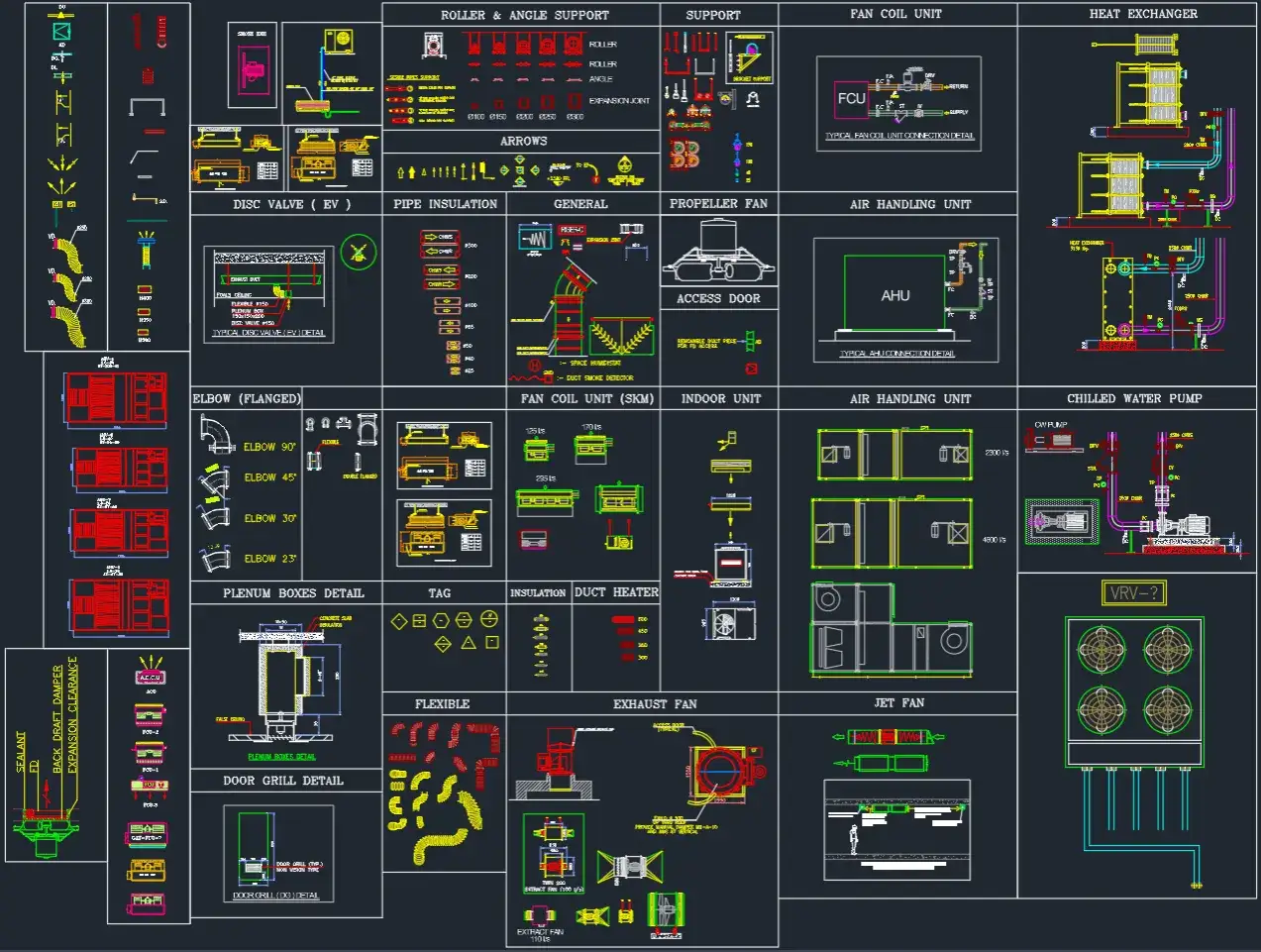

Come aprirlo, convertirlo e verificare il modello senza perdere precisione
Io seguo sempre una sequenza molto concreta: identifico il software d’origine, scelgo il formato di scambio solo se serve davvero, controllo le unità e poi verifico il file in un viewer o nel CAM prima di generare gli utensili. I formati generici come STEP, IGES e STL non portano con sé la storia parametrica completa del progetto; quello che ottieni è soprattutto geometria, non un modello editabile in ogni suo passaggio.- Verifica il programma d’origine. Se il file è nativo, tienilo nativo fino all’ultimo passaggio utile.
- Scegli il formato in base alla lavorazione. STEP per i solidi, DXF per il 2D, STL solo se la mesh è necessaria.
- Controlla le unità. Un errore mm/inch può moltiplicare o ridurre il modello di 25,4 volte.
- Esamina tolleranze e tessellazione. Se sono troppo grossolane, le superfici curve diventano faccettate; se sono troppo strette, il file cresce e rallenta tutto.
- Rivedi origine e orientamento. Un asse sbagliato o uno zero spostato fanno perdere tempo nella messa in macchina.
- Fai un controllo finale nel CAM. Se il profilo non chiude o il solido ha incongruenze, è meglio scoprirlo prima della post-elaborazione.
Gli errori più comuni quando il modello arriva in officina
Gli errori più costosi non sono quasi mai spettacolari: sono quelli banali, silenziosi e ripetuti. Quando vedo un progetto che “sembra corretto” ma poi crea problemi in macchina, le cause sono quasi sempre queste.- Unità sbagliate. Un modello creato in millimetri importato come pollici produce pezzi fuori scala e scarti immediati.
- Profili aperti in DXF. Basta una micro-interruzione per generare contorni incompleti su laser o waterjet.
- STL usato per lavorazioni che richiedono geometria precisa. Le curve diventano triangoli e la finitura ne risente, soprattutto su superfici visibili o funzionali.
- Superfici sporche o incompiute in IGES. Gaps, trim errati e piccole discontinuità fanno perdere tempo in riparazioni manuali.
- Assiemi esportati senza filtro. Portare dentro parti non necessarie appesantisce il file e complica la lettura in CAM.
- Origine e orientamento trascurati. Se il riferimento del modello non coincide con quello della macchina, il setup diventa più lungo e più fragile.
Il punto, qui, non è colpevolizzare il formato: è capire che ogni file porta con sé un livello diverso di fiducia tecnica. Se il profilo è un 2D da taglio, DXF va bene ma deve essere pulito; se è un corpo solido da fresare, STEP è più robusto; se è una mesh, la precisione dipende da quanto fine è stata la triangolazione. A quel punto la domanda utile diventa quale formato convenga per ciascun tipo di lavorazione.
Come scegliere il formato giusto per ogni lavorazione
Se devo dare una regola semplice, la mia è questa: non scelgo il formato in base alla notorietà, ma in base a ciò che devo preservare. Forma, quote, assiemi, layer, storia parametrica o sola sagoma non hanno tutti lo stesso peso, e il formato giusto cambia di conseguenza.
| Scenario | Formato consigliato | Perché lo preferisco | Attenzione |
|---|---|---|---|
| Fresatura 3 assi o 5 assi su pezzo solido | STEP | Trasferisce bene la geometria del corpo e si apre facilmente in molti CAM | Controlla unità, orientamento e qualità delle superfici |
| Taglio laser, waterjet o plasma | DXF | È leggero, leggibile e adatto ai contorni 2D | Verifica che le polilinee siano chiuse e prive di sovrapposizioni |
| Condivisione di un disegno quotato con ufficio tecnico o fornitore | DWG + PDF | Il DWG resta editabile, il PDF è utile per lettura e approvazione | Gestisci bene revisioni e note dimensionali |
| Superfici legacy o dati provenienti da sistemi vecchi | IGES | Può salvare il passaggio in ambienti che non gestiscono bene i formati moderni | Richiede quasi sempre una pulizia extra |
| Mesh per stampa 3D o lavorazione basata su triangoli | STL | È lo standard più diffuso per oggetti triangolati | La qualità dipende dalla densità della mesh |
| Workflow tutto interno allo stesso software | Formato nativo | Conserva meglio parametri, feature e spesso anche il contesto di lavorazione | Esporta comunque una copia neutra per sicurezza |
Nella pratica, quando lavoro con pezzi di precisione, chiedo quasi sempre un file nativo, un export STEP e un PDF di tavola. Così separo la sorgente editabile dal file da produzione e dal documento di controllo. Se questa scelta è fatta bene, la consegna al CNC diventa molto più robusta.
La consegna di file che riduce gli errori prima del taglio
La combinazione che regge meglio, soprattutto in ambito meccanico, è semplice: sorgente nativa per la modifica, file neutro per lo scambio e documento di officina per le quote e le tolleranze. Quando tengo separati questi tre livelli, riduco i dubbi sulle unità, evito di confondere il modello editabile con quello da produzione e posso tornare sul progetto anche dopo settimane senza dover ricostruire tutto da zero.
- Conserva sempre il file sorgente originale, anche se poi lavori in STEP o DXF.
- Indica chiaramente unità, materiale, revisione e orientamento del pezzo.
- Se il modello deve essere lavorato, allega una tavola PDF con quote critiche e tolleranze.
- Per i fornitori esterni, evita file “sporchi”: meglio pochi dati ma ben controllati.
In altre parole, il problema non è solo aprire un file .cad o convertirlo nel formato giusto: è costruire un flusso in cui ogni file ha un ruolo preciso. Quando progetto così la consegna, il reparto CAM lavora più veloce, le verifiche sono più pulite e la probabilità di rilavorazione scende in modo netto.
