La progettazione CAD non serve a fare un disegno più ordinato: serve a costruire un flusso che porti un pezzo dalla prima idea alla produzione senza ambiguità. In meccanica di precisione questo cambia tutto, perché ogni quota, tolleranza o revisione lasciata “implicita” si trasforma facilmente in tempo perso in officina. Qui trovi una lettura pratica del lavoro in CAD, del passaggio al CAM, delle scelte di software che contano davvero e degli errori che conviene evitare subito.
I punti che contano davvero tra modello e produzione
- Il CAD non è solo modellazione 3D: include tavole, assiemi, revisioni, quote e controlli di coerenza.
- In ambito meccanico, il disegno funziona solo se racconta funzione, riferimenti e tolleranze in modo univoco.
- Il collegamento con il CAM riduce rilavorazioni solo quando modello, utensili e strategia di lavorazione restano allineati.
- Il 2D basta ancora in alcuni casi, ma il 3D integrato diventa decisivo quando le varianti aumentano o le geometrie si complicano.
- La scelta del software va fatta su criteri concreti: interoperabilità, associatività, simulazione, post processor e gestione revisioni.
Che cosa comprende davvero il lavoro in CAD
Quando parlo di CAD, non penso solo al modello 3D. Penso a un ambiente in cui il pezzo prende forma, ma soprattutto resta controllabile: geometria, vincoli, materiali, configurazioni e revisioni devono stare nello stesso flusso. In officina questo si vede subito, perché un file ben fatto non serve a impressionare, serve a evitare interpretazioni diverse dello stesso componente.
Io separo sempre tre livelli:
- Forma, cioè la geometria reale del componente.
- Funzione, cioè le superfici e le quote che contano davvero per il lavoro del pezzo.
- Fabbricazione, cioè il modo in cui quel pezzo verrà prodotto, controllato e assemblato.
Se questi tre livelli non sono allineati, il modello può anche essere elegante, ma resta fragile. Un buon ambiente CAD deve quindi produrre modelli solidi o a superfici, tavole 2D leggibili, assiemi, distinte base e verifiche di interferenza. Il rendering può aiutare a comunicare, ma in meccanica non è la cosa che sposta davvero il risultato. Qui contano molto di più la coerenza del disegno e la capacità di aggiornarsi quando cambia un dettaglio. Da questo punto in poi, il tema diventa: come trasformare il modello in un disegno esecutivo senza perdere informazione.

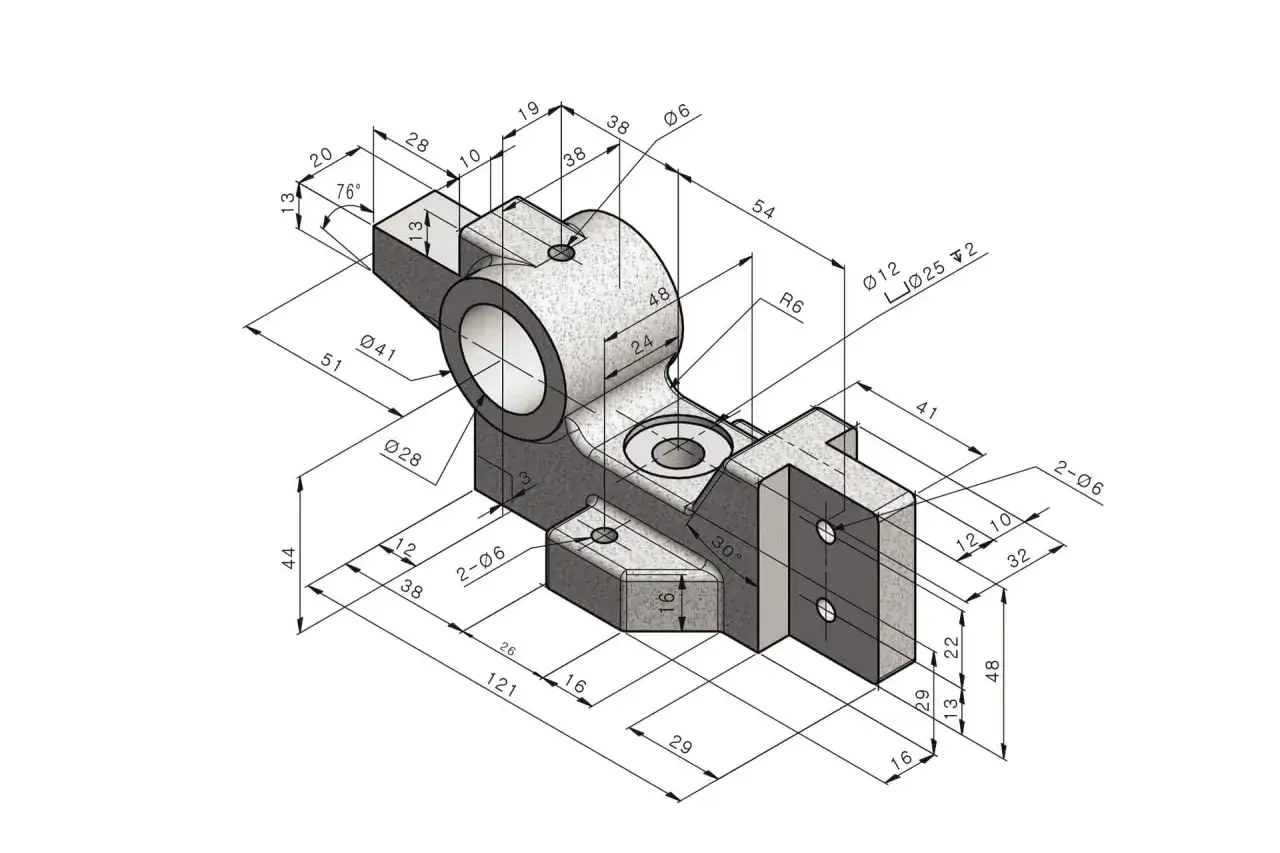

Dal modello al disegno esecutivo senza perdere informazione
La fase che fa la differenza non è il “disegnare”, ma il tradurre il progetto in un linguaggio che l’officina possa leggere senza interpretazioni. Nel contesto europeo, il riferimento pratico resta l’impostazione ISO GPS: quote, tolleranze geometriche e riferimenti devono spiegare la funzione del pezzo, non solo la sua forma. Se il disegno è pieno di numeri ma povero di logica, il rischio è di produrre un oggetto formalmente corretto e funzionalmente sbagliato.
Leggi anche: Modellazione parametrica CAD/CAM - Guida completa all'officina
Le verifiche che io non salto
- Definisco prima i riferimenti funzionali, poi imposto le quote che ne dipendono.
- Evito le quote duplicate o le catene di quote che creano accumulo di errore.
- Applico tolleranze solo dove servono davvero, perché una tolleranza inutile alza i costi senza migliorare il pezzo.
- Controllo unità, scala e revisione prima di rilasciare il file.
- Verifico la leggibilità di sezioni, note, rugosità e simboli, soprattutto se il file passerà a terzisti diversi.
In pratica, il disegno esecutivo deve dirti tre cose: dove si misura, con quale precisione e con quale priorità. Quando questo è chiaro, la fase CAM diventa molto più lineare, perché il pezzo smette di essere un’idea astratta e diventa un oggetto lavorabile. Ed è proprio qui che il rapporto tra progettazione e produzione si stringe davvero.
Come il CAD dialoga con il CAM nelle lavorazioni CNC

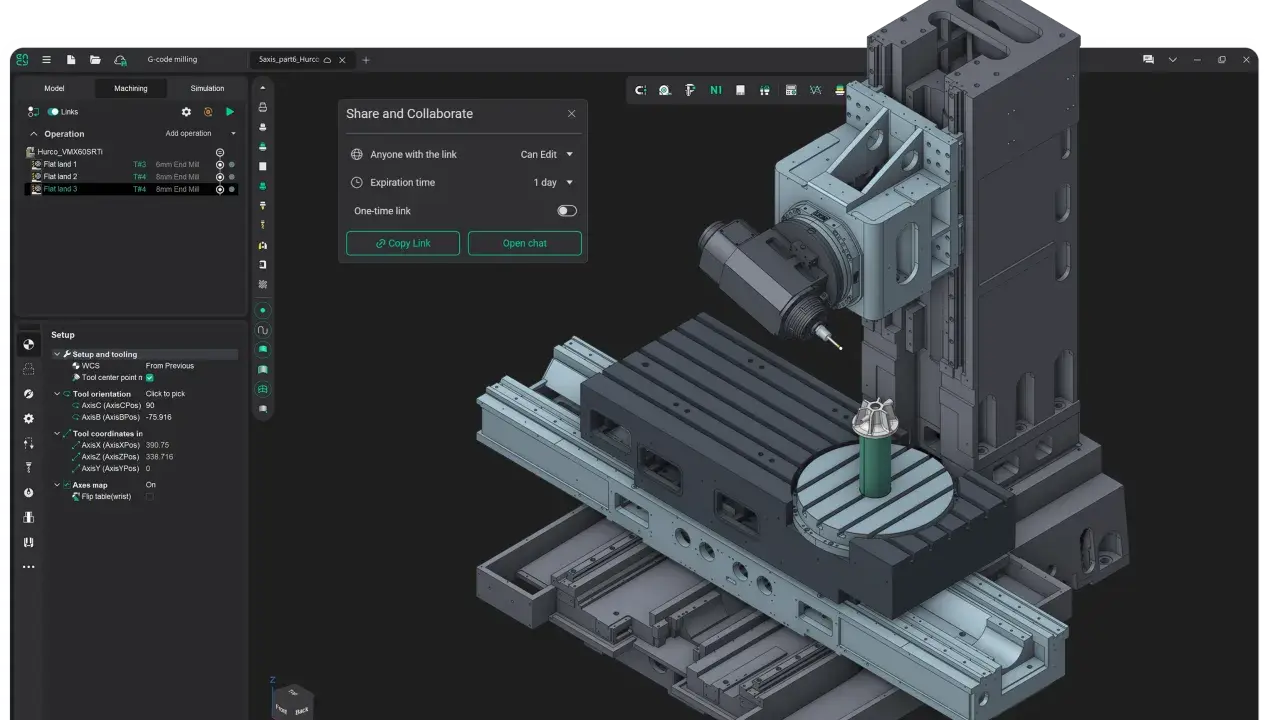

Nel passaggio al CAM, il modello smette di essere solo un riferimento geometrico e diventa la base per generare i percorsi utensile. Questo è il punto in cui il flusso CAD/CAM mostra il suo valore reale: se il pezzo cambia, il percorso può aggiornarsi; se il modello è coerente, anche la programmazione della macchina lo è. Quando invece i due ambienti sono scollegati, ogni revisione rischia di diventare un rifacimento manuale.
Io considero sempre quattro passaggi essenziali:
- Analisi del grezzo, per capire quanta materia rimuovere e da quale direzione.
- Scelta degli utensili, perché il profilo del pezzo non basta: contano diametri, raggi, lunghezze e rigidità.
- Strategia di lavorazione, ad esempio sgrossatura, semifinitura, finitura o lavorazioni 2.5D, 3D e multiasse.
- Simulazione e post processing, che traducono il progetto in codice macchina e aiutano a scoprire collisioni o errori prima del taglio.
Per un pezzo semplice, come una piastra con tasche e fori, il CAM può restare lineare. Per componenti più complessi, come superfici sagomate, stampi o lavorazioni su 4 e 5 assi, il controllo delle collisioni e l’aggiornamento associativo diventano molto più importanti. In altre parole: il CAM non serve solo a “fare il programma”, ma a collegare il modello alla realtà della macchina. E da qui nasce una domanda molto concreta: serve davvero sempre il 3D, oppure in certi casi basta il 2D?
Quando basta il 2D e quando conviene il 3D integrato
Il 2D non è morto, e in alcune officine resta perfettamente utile. Se il pezzo è semplice, ripetitivo e con poche varianti, un flusso 2D pulito può essere più rapido da leggere, più veloce da approvare e più facile da condividere. Il problema nasce quando le geometrie crescono, i team si allargano o il pezzo deve arrivare in CAM senza passaggi manuali.
| Scenario | Flusso consigliato | Perché funziona | Limite principale |
|---|---|---|---|
| Piastre, staffe, dime semplici | 2D essenziale con tavola chiara | Rapidità di lettura e meno complessità | Scarsa flessibilità se cambiano spesso quote o varianti |
| Componenti prismatici con più operazioni | 3D parametrico con tavola generata dal modello | Le revisioni restano sincronizzate | Richiede disciplina nella gestione dei vincoli |
| Assiemi e gruppi con interferenze | 3D integrato | Verifica preventiva di ingombri e montaggi | File più pesanti e maggiore bisogno di hardware adeguato |
| Superfici complesse, stampi, 4/5 assi | CAD/CAM integrato | Riduce il rischio di disallineamento tra modello e percorso utensile | Serve competenza reale su strategie e simulazione |
| Famiglie di pezzi e varianti frequenti | Modellazione parametrica con configurazioni | Risparmia tempo su revisioni e adattamenti | Se il modello è costruito male, le varianti diventano fragili |
La regola che uso è semplice: se il pezzo è stabile e banale da produrre, il 2D può bastare; se invece il progetto cambia spesso o passa su più lavorazioni, il 3D integrato paga quasi sempre. Questo vale ancora di più quando il software deve parlare con l’officina senza passaggi intermedi. E proprio i passaggi intermedi sono la fonte di molti errori evitabili.
Gli errori che rallentano ufficio tecnico e officina
Nella pratica, i problemi più costosi non nascono da un grande errore spettacolare, ma da una serie di piccole imprecisioni ripetute. In meccanica di precisione ho visto più ritardi causati da una revisione sbagliata o da una tolleranza mal impostata che da un modello complesso in sé. Il punto non è quindi “saper usare il software”, ma saperlo usare con disciplina.
- Quote messe senza criterio: il disegno diventa difficile da leggere e può generare conflitti tra misure.
- Tolleranze troppo strette ovunque: fanno lievitare tempi e costi di lavorazione senza un vero vantaggio funzionale.
- File gestiti male: versioni diverse dello stesso pezzo circolano tra ufficio tecnico, CAM e officina.
- Export/import non controllati: un passaggio in STEP, DXF o DWG può alterare facce, quote o riferimenti se non viene verificato.
- Simulazione saltata: basta poco per scoprire troppo tardi una collisione utensile, una morsa o un problema di accesso.
- Modello scollegato dal processo: il progetto “funziona” sullo schermo, ma non sulla macchina scelta.
Il rimedio non è complicare tutto, ma creare una routine di controllo semplice e costante. Io preferisco tre verifiche brevi a una correzione lunga a valle. Questo approccio diventa ancora più utile quando si sceglie il software giusto, perché un ambiente ben scelto riduce gli errori prima ancora che compaiano.
Come scegliere il software giusto per una squadra meccanica
Qui il criterio non è il marchio, ma il flusso. Un buon ambiente per il disegno tecnico e la produzione deve supportare il lavoro reale dell’ufficio tecnico: modellare, revisionare, scambiare dati, simulare e, se serve, programmare il CNC senza fratture inutili. Il costo vero non è solo la licenza: è anche il tempo perso quando un cambio va rifatto tre volte tra CAD, CAM e officina.
| Criterio | Perché conta in meccanica | Segnale che non basta |
|---|---|---|
| Modellazione parametrica | Permette di aggiornare il pezzo senza rifare tutto da zero | Ogni variante richiede ridisegno manuale |
| Gestione assiemi e configurazioni | Serve per famiglie di componenti e verifiche di montaggio | Le revisioni generano incoerenze tra parti collegate |
| Integrazione CAD/CAM | Riduce passaggi tra progetto e lavorazione | Ogni modifica costringe a rifare i percorsi utensile a mano |
| Interoperabilità | Permette scambio con clienti, fornitori e terzisti | I file vengono aperti ma perdono quote o riferimenti |
| Simulazione e controllo collisioni | Protegge tempi macchina, utensili e attrezzaggi | Le collisioni emergono solo in produzione |
| Post processor affidabili | Traducano il percorso in codice adatto alla macchina reale | Il programma funziona in teoria ma non sulla CNC disponibile |
| Gestione revisioni e collaborazione | Aiuta a tenere allineati progettazione, produzione e qualità | Le persone lavorano sulla versione sbagliata |
Se dovessi sintetizzare la scelta in una sola frase, direi questo: il software giusto è quello che ti fa perdere meno tempo nei punti di passaggio, non quello che mostra più funzioni in demo. Per un piccolo ufficio tecnico conta molto la semplicità operativa; per una realtà che lavora con revisioni continue o con più assi, conta di più l’integrazione. E qui arrivo alla regola pratica che uso per tenere insieme progetto e officina.
La regola pratica che tiene insieme progetto e officina
Quando devo valutare un flusso CAD/CAM, parto sempre dalla domanda più scomoda: che cosa succede se domani il pezzo cambia? Se la risposta è “rifaccio tutto”, il processo è troppo fragile. Se la risposta è “aggiorno modello, tavola e percorso in modo coerente”, allora il sistema sta lavorando bene.
La mia regola operativa è questa:
- definire prima funzione e riferimenti, poi la geometria accessoria;
- tenere il modello come fonte unica, evitando copie scollegate;
- rilasciare disegni leggibili, con tolleranze davvero motivate;
- simulare il CAM prima di mandare il codice macchina;
- archiviare le revisioni in modo che officina, qualità e ufficio tecnico vedano sempre la stessa cosa.
Nel lavoro di precisione, la differenza non la fa il software più costoso, ma il flusso più pulito. Se il progetto è chiaro, il disegno è coerente e il CAM resta allineato, la produzione scorre con meno attriti e meno correzioni. È lì che il CAD smette di essere un semplice strumento e diventa una leva concreta di affidabilità.
