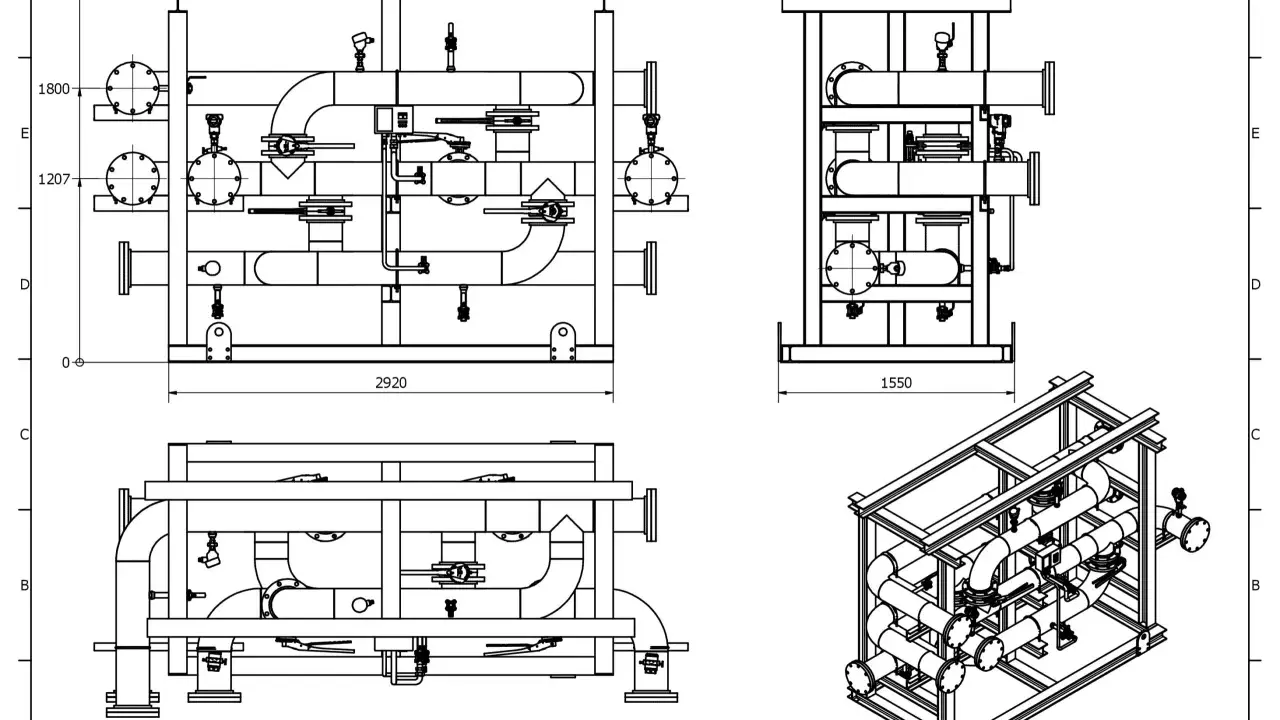

Quando preparo tavole meccaniche in AutoCAD, parto sempre da una domanda semplice: chi le userà e con quale obiettivo. Se il file deve guidare lavorazioni, controlli dimensionali o il passaggio verso il CAM, non basta che sia corretto sulla carta: deve essere chiaro, coerente e pronto per la produzione. Qui trovi un taglio pratico su impostazione del disegno, quote, tolleranze, standard e scelta dello strumento giusto tra AutoCAD base e Mechanical toolset.
I punti che contano davvero per una tavola meccanica leggibile
- Il valore di una tavola non sta nell’effetto visivo, ma nella sua capacità di farsi produrre senza interpretazioni.
- Unità, template, layer e scala vanno impostati all’inizio, non corretti a fine lavoro.
- Quote e tolleranze servono a chiarire le funzioni del pezzo, non a riempire il foglio.
- Per il CAM contano contorni chiusi, geometria pulita e file esportati nel formato giusto.
- AutoCAD basta per molti lavori; il Mechanical toolset diventa utile quando il disegno è ripetitivo e standardizzato.
Cosa deve raccontare davvero una tavola meccanica
Un buon disegno meccanico risponde a tre domande: che cosa è il pezzo, come si realizza e come si verifica. Io lo considero davvero utile solo quando chi lo apre non deve interpretare nulla, ma può capire subito geometria, riferimenti e requisiti funzionali.
Qui sta la differenza più importante tra un file “tecnicamente presente” e un file davvero produttivo. Il modello 3D aiuta a visualizzare, ma la tavola 2D resta il documento che guida officina, controllo qualità e spesso anche il fornitore esterno.
Le tre informazioni che non devono mancare
- Geometria chiara: viste pulite, sezioni quando servono e assenza di elementi superflui che confondono la lettura.
- Dimensionamento funzionale: quote messe dove servono davvero, non distribuite solo per riempire lo spazio.
- Controllo del pezzo: tolleranze, riferimenti e note che permettono di verificare il componente senza dubbi.
Quando queste tre cose sono allineate, il resto del lavoro diventa molto più lineare: è per questo che il passo successivo è impostare bene il file prima ancora di disegnare il primo contorno.
Come imposto la tavola perché sia leggibile e producibile
La parte più sottovalutata è l’impostazione iniziale del file. Se unità, template e layout non sono coerenti, ogni quota successiva richiede correzioni inutili e un piccolo errore di scala diventa rapidamente un problema di produzione.
| Elemento | Impostazione pratica | Perché conta |
|---|---|---|
| Unità | Millimetri coerenti dal primo salvataggio | Evita conversioni invisibili e quote sbagliate |
| Template | Un modello .dwt con layer, stili quota e cartiglio già pronti |
Riduce i tempi e rende tutti i disegni omogenei |
| Spazio di lavoro | Model per la geometria, layout per la presentazione | Separa il disegno tecnico dalla stampa finale |
| Scala | Gestita in viewport o con annotative scale | Evita quote fuori misura o testi illeggibili |
| Testo e quote | Dimensioni leggibili in stampa, senza scendere troppo | Una tavola piccola ma chiara è meglio di una tavola ricca ma affollata |
Se lavoro in model space e stampo a una scala diversa da 1:1, controllo con attenzione il fattore di scala delle quote; per esempio, su un plot 1:4 la logica di fondo deve restare coerente con il disegno stampato, non con quello “a occhio”. Se invece uso layout e viewport in modo corretto, evito molti aggiustamenti manuali. In più, le quote annotative sono utili quando i layout cambiano spesso, perché si adattano alla scala del foglio senza dover rifare tutto.
Un’altra regola che seguo sempre: in stampa non scendo quasi mai sotto i 2,5 mm per i testi principali. Sotto quella soglia la leggibilità cala rapidamente, soprattutto quando il foglio passa di mano tra progettazione, qualità e officina.
Quando la base è pulita, ha senso entrare nel tema che fa davvero la differenza nei pezzi funzionali: quote, tolleranze e norme di rappresentazione.
Quote, tolleranze e norme che non conviene improvvisare
Quando il pezzo ha superfici funzionali, accoppiamenti o fori di montaggio, la quotatura “a sensazione” non basta più. Qui entrano in gioco tolleranze, riferimenti e simbologia, e il disegno deve parlare il linguaggio della lavorazione, non quello dell’estetica.
Io ragiono sempre così: una quota serve a definire ciò che è necessario per produrre e controllare il componente. Se una misura è ridondante, la tolgo. Se una funzione è critica, la dichiaro in modo esplicito. Se il pezzo si accoppia con altri elementi, non lascio spazio a interpretazioni.
Leggi anche: File .cad - Quali formati contano davvero in officina?
Come distinguo una quota utile da una quota superflua
- Quota funzionale: riguarda un accoppiamento, un foro, una sede, una distanza critica.
- Quota di lavorazione: aiuta chi programma o chi esegue la macchina, ma non deve creare ambiguità con altre misure.
- Quota di controllo: serve al collaudo e deve essere leggibile in modo univoco.
| Situazione | Come la tratto | Rischio se sbaglio |
|---|---|---|
| Foro di accoppiamento | Nominale, tolleranza specifica e, se serve, rugosità | Montaggio incerto o scarto in controllo |
| Quota non critica | Tolleranza generale nel cartiglio | Tavola sovraccarica di note inutili |
| Geometria di controllo | Riferimenti e simbologia GD&T | Interpretazioni diverse tra ufficio e officina |
Nel lavoro meccanico di precisione io uso con attenzione anche la simbologia geometrica: planarità, parallelismo, perpendicolarità, concentricità e posizioni vere non sono decorazioni, ma istruzioni di controllo. Nel toolset Mechanical la gestione segue le revisioni ISO supportate dal prodotto, inclusa la ISO 1101:2017(E), e questo aiuta quando la documentazione deve restare coerente con standard tecnici aggiornati.
La regola pratica è semplice: una tavola deve dire abbastanza da guidare la produzione, ma non così tanto da diventare confusa. Da qui si capisce bene quando conviene restare su AutoCAD base e quando, invece, il toolset dedicato fa risparmiare tempo vero.
Quando AutoCAD basta e quando conviene il Mechanical toolset
Se il lavoro è ripetitivo, standardizzato e pieno di elementi meccanici ricorrenti, il Mechanical toolset cambia davvero il ritmo. Autodesk indica un guadagno di produttività fino al 55% nelle attività meccaniche comuni e una libreria di oltre 700.000 parti e funzioni intelligenti; io lo leggo come un vantaggio concreto quando le tavole devono rispettare standard e uscire spesso con lo stesso livello di qualità.
Se invece produco poche tavole semplici, o se il flusso è molto personalizzato, AutoCAD base può essere sufficiente. La differenza la fa il grado di ripetizione: più il lavoro si assomiglia da un pezzo all’altro, più il toolset dedicato si ripaga.
| Aspetto | AutoCAD base | Mechanical toolset | Quando conviene |
|---|---|---|---|
| Parti standard | Blocchi e librerie create manualmente | Componenti intelligenti e standardizzati | Disegni ricorrenti con elementi ripetuti |
| Quotatura | Impostazione più manuale | Strumenti meccanici più rapidi e coerenti | Se fai molte tavole simili ogni mese |
| Distinta base | Da costruire in modo più artigianale | Più facile da collegare al flusso meccanico | Assiemi, varianti e controlli interni |
| Standard di disegno | Gestiti dal progettista | Più vicino a convenzioni e profili meccanici | Contesti tecnici con metodo ripetibile |
| Tempo di avviamento | Più semplice da iniziare | Richiede più impostazione iniziale | Se il team accetta un minimo di disciplina |
Il rovescio della medaglia è chiaro: il toolset rende molto solo se il metodo è solido. Se i layer sono disordinati, le convenzioni cambiano di file in file o i template non sono curati, gran parte del vantaggio si perde. Per questo io lo consiglio soprattutto a chi produce tavole meccaniche con continuità, non a chi usa AutoCAD sporadicamente.
Una volta scelto il flusso giusto, il problema successivo non è più la tavola in sé, ma il passaggio verso il CAM e la lavorazione reale.
Dal disegno al CAM senza sporcare il file
Qui è dove molti disegni tecnicamente corretti diventano poco utili. Il CAM non ha bisogno di note decorative o di dettagli che servono solo alla presentazione: gli servono contorni coerenti, layer leggibili e geometria priva di ridondanze.Quando preparo un file destinato alla lavorazione, io faccio sempre una pulizia preventiva. Non è un vezzo: è il modo più semplice per evitare che il programmatore debba sistemare un problema che poteva essere risolto già in fase di disegno.
- Separare i layer tra geometria utile alla lavorazione, quote, note e riferimenti visivi.
- Chiudere i profili quando devono diventare percorsi utensile o tagli reali.
- Eliminare doppie linee e sovrapposizioni, che spesso generano traiettorie sbagliate.
- Rimuovere elementi inutili per il CAM, come tratteggi, testi o blocchi non necessari nella geometria di lavoro.
- Esportare nel formato richiesto, spesso DXF, quando il software di destinazione lo preferisce.
Il DXF resta uno dei passaggi più comuni proprio perché è un formato di scambio semplice e leggibile da molti sistemi CAD e CAM. Se devo passare un profilo a laser, taglio o fresatura, preferisco un file essenziale ma pulito a un DWG pieno di oggetti che non servono alla macchina.
Un dettaglio che spesso fa perdere tempo: il pezzo deve essere disegnato per essere letto da un altro software, non solo dal mio ambiente di lavoro. Questa è la differenza tra un file “aperto” e un file davvero trasferibile.
Gli errori che vedo più spesso e che costano tempo in officina
Molti problemi non nascono dalla geometria, ma dalla gestione del file. Ed è qui che una tavola apparentemente corretta può diventare fonte di chiamate, correzioni e rifacimenti. I guai più comuni, nella mia esperienza, sono quasi sempre gli stessi.
- Unità non controllate: un file nato in pollici e poi trattato come millimetri produce errori enormi senza dare subito segnali evidenti.
- Quote duplicate o contrastanti: il disegno sembra completo, ma in realtà offre due informazioni diverse sulla stessa misura.
- Layer confusi: quote, contorni e note mescolati rendono difficile capire cosa debba essere usato dal CAM o dal controllo qualità.
- Testi troppo piccoli: in monitor tutto sembra leggibile, ma su carta la tavola perde immediatezza.
- Troppa informazione nello stesso foglio: aggiungere dettagli non sempre migliora il disegno; spesso lo appesantisce soltanto.
- File non puliti: blocchi annidati, oggetti inutili o riferimenti esterni non gestiti bene rallentano chi deve aprire il progetto altrove.
Il problema più costoso, però, resta l’ambiguità. Una tavola ambigua non è necessariamente sbagliata, ma costringe qualcuno a interpretarla. E ogni interpretazione in più è un punto di rischio, soprattutto quando il pezzo deve essere realizzato con precisione.
Per questo, prima di inviare un disegno in produzione, io faccio sempre un controllo finale molto concreto: non mi chiedo se il file è bello, ma se è leggibile, misurabile e trasferibile senza spiegazioni aggiuntive.
La verifica finale che mi fa risparmiare correzioni
Prima di mandare una tavola in officina, passo sempre da una verifica breve ma rigorosa. Bastano pochi minuti per intercettare errori che, più avanti, richiederebbero una revisione completa del lavoro.
- Controllo unità, scala e orientamento del foglio.
- Verifico che quote, tolleranze e note siano coerenti tra loro.
- Stampo o esporto un PDF di prova per leggere il risultato reale, non solo quello a schermo.
- Controllo che le viste necessarie ci siano davvero e che quelle inutili non disturbino.
- Se il file deve andare al CAM, preparo una versione pulita e separata dalla tavola di presentazione.
Quando questi passaggi sono a posto, il disegno smette di essere un semplice elaborato CAD e diventa un documento operativo. Ed è proprio questo che distingue una tavola utile da una tavola solo ben disegnata: la capacità di far lavorare meglio chi la riceve, senza domande inutili e senza correzioni a metà percorso.
