Un file per il taglio laser funziona davvero solo quando geometria, scala e compensazioni sono pensate per la macchina, non solo per il monitor. Qui mi concentro su come preparare un progetto CAD/CAM pulito, quali formati usare, come gestire il kerf e quali dettagli cambiano il risultato finale su legno, acrilico, lamiera e materiali tecnici. L’obiettivo è ridurre prove inutili, scarti e rilavorazioni, soprattutto quando il pezzo deve montare al primo colpo.
I fattori che contano davvero prima di avviare il lavoro
- Il flusso corretto parte dal CAD e si chiude nel CAM: il vettoriale deve essere pulito, coerente e in scala 1:1.
- DXF resta il formato più affidabile per geometrie tecniche; SVG e DWG funzionano bene solo se il file è controllato con attenzione.
- Il kerf non è teorico: in pratica varia spesso nell’ordine di 0,08-1,0 mm in base a materiale, spessore e parametri.
- Incastri, asole e microdettagli vanno dimensionati sulla misura reale, non sul nominale.
- Su dettagli sottili, sotto 1 mm, il rischio di fragilità o bruciatura cresce rapidamente.
- Una prova di taglio breve costa poco e ti evita il classico errore che si scopre solo quando il pezzo è già uscito dalla macchina.
Cosa deve avere un file pronto per il taglio laser
Nel flusso CAD/CAM io separo sempre due momenti: nel CAD definisco la geometria, nel CAM preparo il comportamento della macchina. In pratica significa vettori puliti, contorni chiusi, unità corrette e istruzioni chiare su cosa deve essere tagliato, inciso o solo marcato.
Il primo controllo, prima ancora di pensare al materiale, è questo: il file deve essere leggibile da un sistema che lavora su coordinate reali. Se il disegno nasce in millimetri ma viene interpretato in pollici, il problema non è estetico, è produttivo. Per questo lavoro quasi sempre con scala 1:1, layer separati e linee a spessore minimo quando il software lo richiede.
- Taglio per i profili che devono attraversare il materiale.
- Incisione per tracciati superficiali, testi o texture.
- Marcatura quando il laser deve lasciare un segno visivo senza asportare davvero materiale.
- Contorni chiusi per evitare interpretazioni ambigue e tagli interrotti.
- Nessuna duplicazione di linee sovrapposte, perché spesso genera doppi passaggi inutili.
Come regola pratica, se il file “si legge bene” solo nel software con cui è stato creato ma non in un visualizzatore neutro, io lo considero ancora da rifinire. Da qui si capisce perché il formato scelto conta, e non poco.
I formati CAD/CAM che conviene usare davvero
Per i disegni tecnici da mandare al laser, non tutti i formati hanno lo stesso peso. Quando il pezzo deve essere preciso, io privilegio i formati vettoriali e scelgo il più semplice possibile per la filiera che ho davanti, non il più comodo in astratto.
| Formato | Quando usarlo | Punti forti | Attenzioni |
|---|---|---|---|
| DXF | Geometrie tecniche, pezzi meccanici, componenti 2D | Molto diffuso, robusto, facile da importare in molti flussi CAM | Controlla unità, spline, archi spezzati e duplicati |
| DWG | Se lavori in ambiente AutoCAD o con partner che lo usa nativamente | Buona coerenza con il mondo CAD classico | Non sempre è il formato più universale fuori dall’ecosistema Autodesk |
| SVG | Disegni 2D puliti, grafiche, pattern, cartellonistica | Leggero, vettoriale, molto pratico per forme semplici | Va verificata bene la scala e la gestione di stroke e fill |
| AI | Loghi, elementi grafici, layout con forte componente visuale | Ottimo per grafica vettoriale | Può portarsi dietro effetti, livelli o impostazioni non desiderate |
| PDF vettoriale | Condivisione o anteprima quando il flusso lo accetta esplicitamente | Facile da inviare e leggere | Solo se è davvero vettoriale e non un PDF raster mascherato |
Per un pezzo di precisione, il DXF resta spesso la scelta più tranquilla. SVG e AI vanno benissimo quando il progetto nasce da un flusso grafico, ma io li accetto solo dopo un controllo serio di scala, tratti e conversione dei testi. Una volta scelto il formato, però, il lavoro vero comincia con la geometria reale: kerf, compensazioni e ordine dei tagli.
Come preparo il tracciato senza errori di scala e kerf
Quando devo preparare un file che andrà davvero in macchina, seguo una sequenza molto semplice. Non è elegante come una presentazione, ma riduce parecchi guai.
- Imposto tutto in millimetri e verifico che il disegno sia in scala 1:1.
- Separò taglio, incisione e marcatura in layer diversi, così il CAM non deve interpretare troppo.
- Converto i testi in tracciati, perché i font mancanti o sostituiti sono una delle cause più banali di errore.
- Elimino linee duplicate, sovrapposizioni e segmenti nascosti che possono generare passaggi doppi.
- Controllo che ogni profilo di taglio sia chiuso e continuo, soprattutto su angoli e raccordi piccoli.
- Applico il kerf solo dopo una misura reale sul materiale, non prima.
Il kerf, cioè la larghezza di materiale effettivamente asportata dal fascio laser, non è un numero fisso. Nella pratica può muoversi spesso nell’ordine di 0,08-1,0 mm, ma cambia con materiale, spessore, lente, fuoco e velocità. Per gli incastri io parto sempre da una prova: se il pezzo deve entrare a pressione, anche pochi centesimi fanno la differenza tra un montaggio pulito e un assemblaggio forzato.
Su questa parte non mi fido mai del “valore teorico buono per tutti”. Preferisco un offset iniziale prudente, un provino di prova e una correzione rapida. È meno romantico di un file perfetto al primo colpo, ma molto più utile.
Materiali, spessori e limiti che cambiano il progetto
Il progetto non si comporta allo stesso modo su tutti i materiali. È qui che molti file sembrano corretti sullo schermo ma poi perdono qualità in officina.
| Materiale | Effetto sul disegno | Cosa controllare davvero |
|---|---|---|
| Acrilico | Bordo molto pulito, dettaglio fine possibile | Incastri, protezione delle parti sottili e raggio interno dei tagli |
| MDF e legno | Più fumo, più brunitura, comportamento meno uniforme | Margini su fori, linguette e piccoli ponti; attenzione a venature e colle |
| Cartone, feltro e foam | Taglio veloce ma materiale più sensibile al calore | Distanziare i tagli e non spingere troppo sui microdettagli |
| Lamiera | La distorsione termica e la planarità diventano decisive | Spaziatura tra i tagli, ordine di esecuzione e stabilità del foglio |
Su lamiera io tengo sempre più aria intorno alle zone fitte. Una regola prudente, utile come punto di partenza, è non addensare troppo i tagli e restare ben sopra la larghezza minima del dettaglio, perché il calore accumulato distorce facilmente i profili. Nei lavori più delicati, se i fori o le asole si avvicinano troppo, il file può essere corretto quanto vuoi: il problema resta fisico.
Anche lo spessore cambia il gioco. Con materiali più spessi aumentano la sensibilità al fuoco, la possibile rastremazione del taglio e il rischio che l’incastro non tenga la tolleranza immaginata sul CAD. Per questo, quando il pezzo deve assemblarsi con precisione, io non guardo solo il materiale: guardo la combinazione materiale-spessore-macchina.

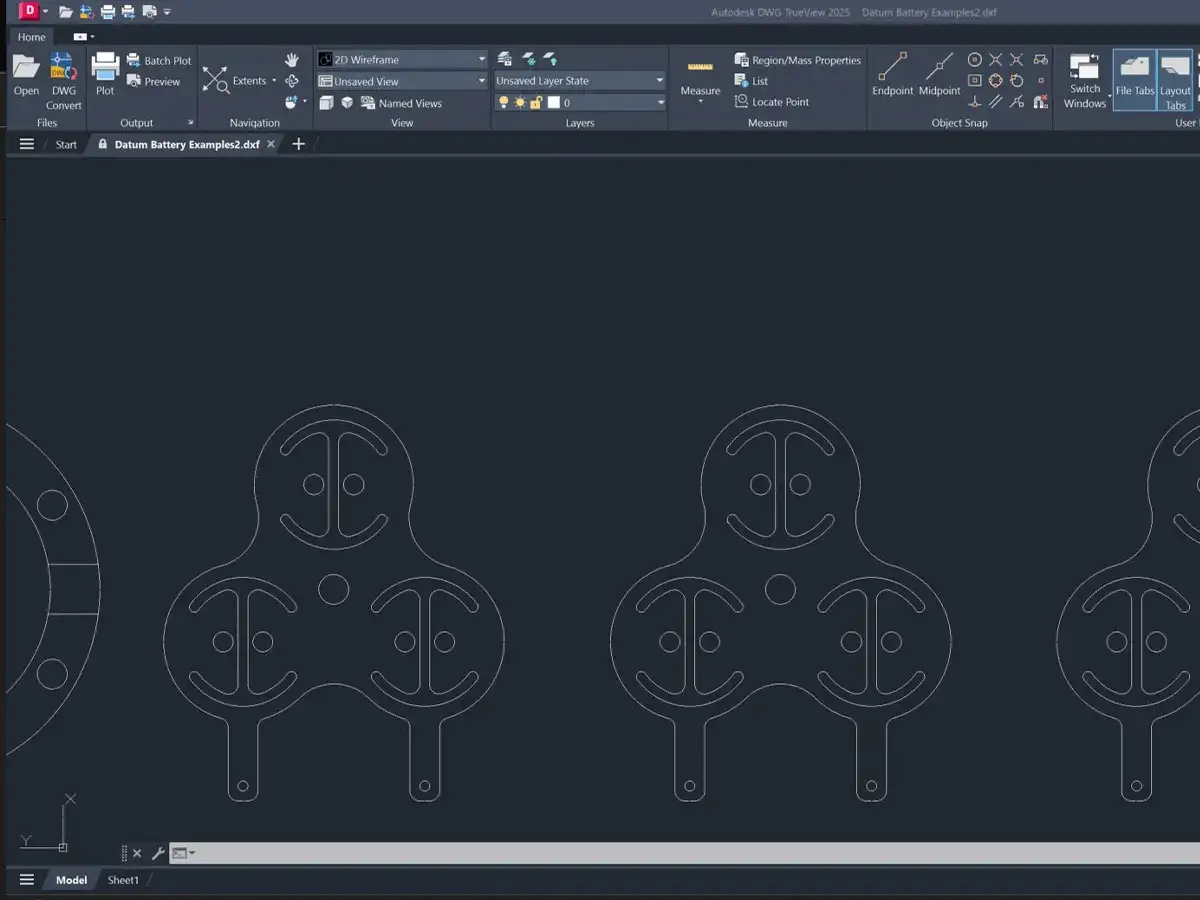

I dettagli costruttivi che fanno la differenza
Qui si vede se il disegno è stato pensato per produrre un pezzo oppure solo per essere bello. Nei lavori di precisione, i dettagli piccoli sono spesso quelli che decidono se il montaggio scorre o si inceppa.
- Linguette e asole: dimensionale sullo spessore reale, non su quello nominale. Un materiale dichiarato da 3 mm può comportarsi in modo diverso da un vero 3,00 mm.
- Microfori: sotto 1 mm la fragilità cresce molto. Se il foro serve per un fissaggio, conviene ripensarlo o rinforzarlo.
- Angoli interni: il laser non “disegna” uno spigolo perfetto in senso assoluto; il taglio e il materiale impongono sempre un minimo di arrotondamento o variazione.
- Testi e loghi: trasformali in tracciati prima di esportare, così eviti sostituzioni di font o contorni diversi da quelli attesi.
- Impaginazione dei pezzi: sfruttare bene la lastra è giusto, ma non bisogna comprimere i pezzi fino a creare ponti termici o zone che si deformano.
Quando progetto incastri, io ragiono sempre su un punto semplice: la macchina taglia bene, ma non compensa le ambiguità del tuo disegno. Se l’asola è troppo stretta, se il dente è troppo fragile o se il gioco è stato stimato a occhio, il risultato finale si vede subito in mano, non sul render.
Per questo considero i dettagli costruttivi una parte del progetto, non un’aggiunta finale. Ed è proprio qui che emergono gli errori ricorrenti, quelli che sarebbe meglio intercettare prima dell’esportazione.
Gli errori che vedo più spesso nei file per laser
Quasi tutti i problemi che incontro non sono dovuti alla macchina, ma al file. La buona notizia è che si ripetono, quindi si possono prevenire con un controllo abbastanza rigoroso.
| Errore | Effetto | Correzione pratica |
|---|---|---|
| Disegno raster al posto del vettoriale | Il file non si comporta come un vero tracciato di taglio | Converti la geometria in curve e verifica che sia editabile come vettore |
| Unità sbagliate | Il pezzo esce fuori misura | Blocca i millimetri e controlla una quota campione prima di esportare |
| Linee doppie o sovrapposte | Doppio passaggio, bruciature o tempi inutili | Pulisci il file e unisci i segmenti duplicati |
| Contorni aperti | Taglio incompleto o percorso ambiguo | Chiudi le polilinee e controlla ogni profilo critico |
| Tratto troppo spesso o riempimenti non controllati | Il CAM interpreta male ciò che deve fare | Usa uno spessore minimo coerente con il flusso della macchina |
| Kerf ignorato negli incastri | Pezzi troppo laschi o troppo stretti | Misura il taglio reale e aggiorna l’offset sul materiale specifico |
C’è un altro errore che considero meno visibile ma molto costoso: fidarsi del file senza aprirlo fuori dall’ambiente in cui è stato creato. Io faccio sempre un controllo finale in un visualizzatore neutro, perché un dettaglio piccolo ma sbagliato spesso si nota solo lì. Se il file si comporta bene anche fuori dal software principale, hai già ridotto parecchio il rischio.
Una prova di taglio ben fatta vale più di cento correzioni
Se il pezzo deve incastrarsi, io preparo quasi sempre un campione breve. Non serve una tavola completa: basta un provino piccolo ma rappresentativo, con un foro, un’asola, un angolo e magari una scritta o una linea sottile.
Un test da 50 x 50 mm con due o tre dettagli critici dice molto più di una simulazione perfetta. Ti mostra subito se il materiale brucia, se il kerf è più largo del previsto, se il testo è leggibile e se il gioco degli incastri è realistico. In lavorazioni ripetitive, questo passaggio risparmia più tempo di quanto sembri.
- Usa lo stesso materiale, lo stesso spessore e, se possibile, la stessa pellicola protettiva del lotto reale.
- Misura il pezzo sia sopra sia sotto, perché il taglio può leggermente rastremare.
- Annota potenza, velocità, fuoco e eventuali correzioni: senza note, la prova si dimentica in fretta.
- Se il job è critico, conserva il provino come riferimento per il lotto successivo.
Io considero il provino la parte più economica del progetto e, spesso, la più intelligente. È il punto in cui il disegno smette di essere un’ipotesi e diventa un pezzo verificato.
Prima di mandare il file in macchina, io controllo questi cinque punti
Quando chiudo il lavoro, faccio sempre lo stesso giro di verifiche. È rapido, ma evita molte delle sorprese che costano tempo e materiale.
- La quota principale è corretta in mm e il file resta in scala 1:1.
- Taglio, incisione e marcatura sono separati in modo coerente.
- Non ci sono linee duplicate, contorni aperti o elementi nascosti.
- Il kerf è stato verificato sul materiale reale, almeno su un dettaglio critico.
- Il file aperto in un visualizzatore esterno corrisponde a ciò che vedo nel CAD.
Se questi controlli passano, il progetto è molto più vicino alla produzione che alla bozza. Ed è questo, in fondo, il vero obiettivo: trasformare un disegno tecnico in un pezzo che si taglia bene, si monta bene e non richiede correzioni improvvisate all’ultimo minuto.
