Tavole Inventor - Flusso, Viste, Errori: Guida Completa

La messa in tavola in Inventor è il punto in cui un modello 3D smette di essere solo geometria e diventa un documento davvero producibile: qui si chiariscono quote, tolleranze e informazioni che servono a officina e controllo qualità. In questa guida vedo il flusso corretto, le viste che contano, gli errori da evitare e quando conviene automatizzare il lavoro per non rifare sempre le stesse operazioni. L’obiettivo è ottenere una tavola pulita, coerente e utile, non solo ordinata.

Che cosa deve fare davvero una tavola nata da un modello 3D

Io parto sempre da una distinzione semplice: il modello 3D definisce la geometria, la tavola definisce come quella geometria va letta in produzione. Se questa differenza non è chiara, il risultato tende a diventare confuso: o si inseriscono troppe informazioni, oppure ne mancano proprio quelle decisive.

In una tavola tecnica ben fatta il lettore deve trovare tre cose, e solo tre cose in forma limpida: come è fatto il pezzo, come si misura ciò che conta e quali elementi richiedono attenzione in officina. Nel CAD/CAM questo è fondamentale, perché ogni ambiguità si trasforma in tempo perso tra ufficio tecnico, programmazione e controllo qualità.

Per questo, quando preparo una tavola in Inventor, non penso mai al disegno come a una semplice esportazione del 3D. La considero un documento operativo: deve sostenere la lavorazione, l’assemblaggio e la verifica senza costringere chi la legge a interpretazioni creative. Con questa idea in mente, il flusso di lavoro diventa molto più lineare.

Il flusso di lavoro che uso per passare dal 3D al 2D

La sequenza corretta conta più della velocità iniziale. Se salto i controlli di base, mi ritrovo quasi sempre a correggere la tavola due volte: la prima per sistemarla, la seconda perché il modello è cambiato.

1. Pulisco il modello prima di tutto. Controllo materiali, proprietà, nome del file, stato del modello e orientamento. Inventor porta nella vista base anche lo stato attivo, quindi un errore qui si riflette subito sulla tavola.
2. Scelgo il template giusto. Cartiglio, unità, stile quote, standard grafico e metodo di proiezione vanno decisi subito. In Italia, nella pratica, la proiezione europea è spesso la scelta più naturale per officina e fornitori.
3. Inserisco la vista base. Non parto dalle quote. Prima devo capire quale faccia del pezzo racconta meglio la funzione principale e riduce i successivi ripensamenti.
4. Genero le viste proiettate necessarie. Di solito ne bastano poche, ma ben orientate. Una tavola con troppe viste non è più completa: è solo più lenta da leggere.
5. Aggiungo sezioni e dettagli solo quando servono davvero. Li uso per zone interne, accoppiamenti, tasche, smussi o fori che non si capiscono bene in vista normale.
6. Quota e annoto in modo funzionale. Qui distinguo quello che serve a fabbricare da quello che è solo ridondante.
7. Controllo cartiglio, revisione ed export. Prima del PDF finale verifico che il documento abbia la stessa versione del modello e che i riferimenti siano leggibili anche fuori dal CAD.

Se questa sequenza è impostata bene, il lavoro si alleggerisce subito. A quel punto ha senso entrare nel merito delle viste, perché sono loro a determinare la leggibilità reale della tavola.

Le viste che fanno davvero leggere il pezzo

Non tutte le viste hanno lo stesso peso. Alcune servono a orientare il lettore, altre a spiegare una funzione, altre ancora a evitare che un particolare interno venga interpretato male. Io cerco sempre un equilibrio: poche viste, ma con un motivo preciso per esistere.

Quote, tolleranze e annotazioni senza appesantire la tavola

La parte più delicata della messa in tavola non è mettere le quote, ma decidere quali quote meritano davvero di stare sulla tavola. Io cerco di quotare in funzione del processo, non in funzione dell’orgoglio del modello. È una differenza piccola solo in apparenza.

• Quota prima le superfici e le dimensioni funzionali, cioè quelle che influenzano montaggio, tenuta, ingombro o intercambiabilità.
• Usa riferimenti chiari quando serve una lettura coerente in controllo qualità, invece di costruire catene di quote lunghe e fragili.
• Evita di duplicare quote già implicite nel modello o già gestite da una tabella fori, da una nota o da una distinta.
• Per i fori, preferisco callout puliti e standardizzati; per le lavorazioni ripetitive, una tabella ben fatta vale più di dieci note sparse.
• Su assiemi e sottoassiemi, balloon e distinta materiali devono essere allineati tra loro e sempre aggiornati.
• Se una tolleranza geometrica o una rugosità non cambia davvero il risultato finale, non la aggiungo per abitudine.

Una tavola buona non è quella piena di informazioni, ma quella in cui ogni annotazione ha una funzione chiara. Se la tavola riesce a far capire cosa è critico e cosa no, il lavoro in officina scorre molto meglio. Ed è proprio qui che emergono gli errori più costosi.

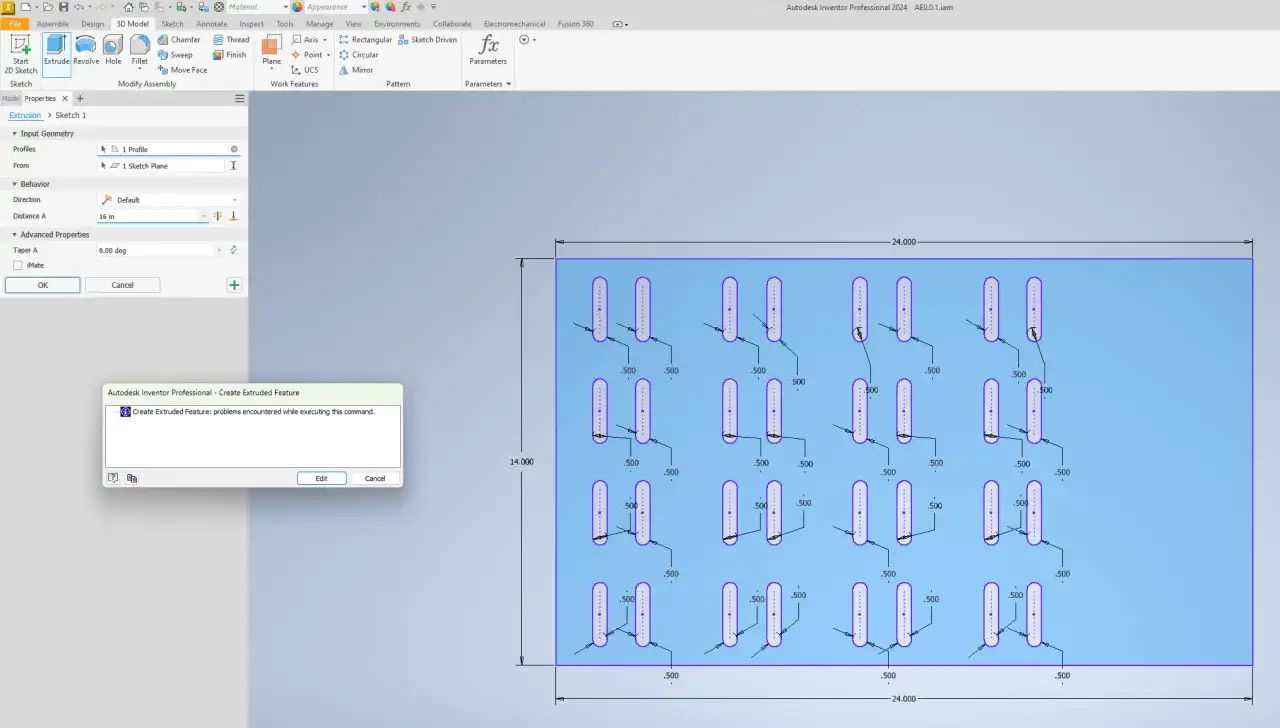

Gli errori che rallentano officina e controllo qualità

Molti problemi non nascono da Inventor, ma dal modo in cui si usa il disegno come se fosse una fotografia del modello. In realtà una tavola deve guidare l’esecuzione, e questo cambia parecchio la scelta delle informazioni da mostrare.

• Vista iniziale sbagliata: se la base view non racconta bene il pezzo, tutte le viste successive diventano un compromesso.
• Quote ridondanti: ripetere la stessa misura in più punti crea soltanto rischio di incongruenze alla revisione successiva.
• Mancanza di sezione: su pezzi con cavità o dettagli interni, lasciare il lettore a interpretare le linee nascoste è una pessima idea.
• Scala incoerente: un dettaglio troppo piccolo o una vista generale troppo compressa distruggono la leggibilità.
• Cartiglio incompleto: revisione, materiale, codice e autore non sono formalità; sono il minimo per tracciare il documento.
• Tavola scollegata dal modello: se il file 3D cambia e la tavola non viene aggiornata con disciplina, il PDF finale diventa rapidamente obsoleto.

Il difetto più comune, però, è un altro: si vuole chiudere la tavola troppo presto. Io preferisco perdere dieci minuti in più all’inizio e risparmiarne trenta quando arrivano correzioni, rilavorazioni o dubbi del reparto produttivo. Da qui il passo verso l’automazione è quasi naturale.

Quando conviene automatizzare la produzione delle tavole

Automatizzare non significa rinunciare al giudizio tecnico. Significa togliere dal lavoro ripetitivo tutto ciò che può essere standardizzato, lasciando all’operatore le decisioni che richiedono esperienza. In pratica, iLogic, template, stili e regole di cartiglio diventano utili quando i disegni iniziano a moltiplicarsi.

Io consiglio l’automazione soprattutto quando hai molti pezzi quasi uguali o quando il reparto richiede un formato di tavola sempre identico. Se invece il progetto è ancora instabile, forzare le regole troppo presto crea più attrito che beneficio. L’equilibrio giusto sta nel standardizzare ciò che non cambia e lasciare flessibile ciò che evolve.

Un metodo semplice per tenere le tavole affidabili anche nei progetti più grandi

Quando il flusso cresce, la qualità della tavola dipende più dall’organizzazione che dal singolo comando. Io mi tengo su una regola molto pratica: un template per la famiglia di prodotto, un criterio chiaro di naming, una revisione controllata e un solo modo ufficiale di esportare il documento finale.

In questo modo la tavola resta leggibile anche quando cambiano modello, variante o configurazione. E soprattutto resta utile nel tempo, che è il vero banco di prova in un ambiente CAD/CAM: non basta che il disegno funzioni oggi, deve continuare a funzionare anche dopo la prima modifica, la seconda e la quinta.

Se vuoi portarti via un solo criterio, tieni questo: la tavola migliore non è quella più ricca di effetti o la più piena di quote, ma quella che permette a chi produce e a chi controlla di lavorare senza chiedere chiarimenti inutili. In Inventor questo obiettivo si raggiunge con un modello pulito, viste scelte con criterio e una disciplina costante sulle revisioni.
