Un giunto saldato non si giudica solo dal cordone finale: contano la geometria dell’accoppiamento, la preparazione dei lembi e il tipo di carico che il pezzo dovrà sopportare. Nel lessico tecnico internazionale, il weld joint è la zona in cui due o più componenti vengono uniti per saldatura, e da lì dipendono resistenza, tenuta, deformazioni e facilità di controllo. In questo articolo vedo cosa significa davvero, quali tipi esistono, come si sceglie la soluzione giusta e quali errori evitano rilavorazioni costose.
Per chi lavora in meccanica di precisione, il tema è tutt’altro che teorico: una giunzione ben progettata riduce tempi, scarti e sorprese in ispezione. Io la considero una decisione di progetto, non una semplice fase operativa.
I punti che contano davvero quando valuti un giunto saldato
- La forma del giunto influenza direttamente resistenza, costo, accessibilità e deformazione del pezzo.
- I tipi più comuni sono testa a testa, sovrapposto, a T, ad angolo e a croce.
- La scelta giusta dipende da carico, spessore, posizione di saldatura e facilità di controllo.
- La pulizia dei lembi, l’apertura di radice e la sequenza dei passaggi spesso pesano più dell’estetica del cordone.
- I difetti più costosi da correggere sono mancanza di fusione, porosità, cricche e deformazioni.
- In ambito europeo, tavola, preparazione e accettazione sono spesso richiamate da norme come ISO 2553, ISO 9692-1 e ISO 5817.
Che cos’è un giunto saldato e perché conta davvero
Io distinguo sempre tra giunto e cordone: il primo è l’accoppiamento tra i pezzi, il secondo è il metallo depositato che li lega. Questa distinzione sembra teorica, ma non lo è affatto: un cordone impeccabile su un giunto progettato male resta un compromesso, mentre un giunto ben preparato rende più semplice la penetrazione, il controllo termico e la ripetibilità.
Il punto non è solo “unire due lamiere”. La giunzione decide come si distribuiscono i carichi statici e ciclici, quanta deformazione entra nel pezzo, quanta lavorazione servirà prima o dopo la saldatura e quanto sarà semplice ispezionarla. Nei componenti di precisione, questi dettagli fanno la differenza tra una saldatura accettabile e una rilavorazione.
Quando progetto o valuto un assemblaggio, parto sempre dalla funzione del pezzo: deve reggere vibrazioni, pressione, fatica o solo un fissaggio secondario? La risposta cambia completamente la logica del giunto. Da qui ha senso passare alle forme più comuni, perché ogni geometria porta con sé vantaggi e limiti diversi.
I principali tipi di giunto e quando li preferisco
La classificazione pratica è semplice, ma molto utile sul banco di lavoro. Qui sotto riassumo i casi che incontro più spesso e il motivo per cui li considero.
| Tipo di giunto | Dove lo uso | Punti forti | Attenzioni |
|---|---|---|---|
| Testa a testa | Piastre, tubi, profili in linea | Buona continuità strutturale e trasmissione del carico | Richiede preparazione accurata dei lembi e controllo della penetrazione |

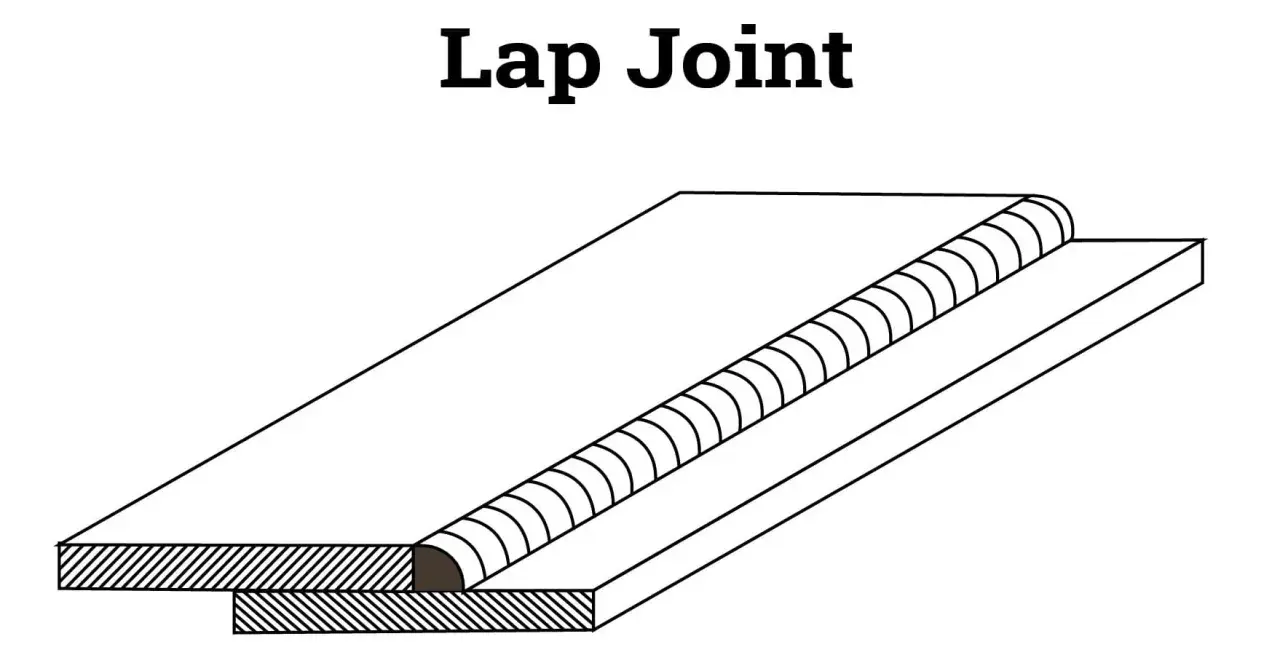

| Sovrapposto | Lamiere sottili, fissaggi rapidi, carpenteria leggera | Facile da assemblare e tollerante sugli allineamenti | Più materiale, possibile ristagno di umidità o sporco, attenzione alla corrosione |
| A T | Telai, staffe, rinforzi, nervature | Molto comune e funzionale, soprattutto con cordone d’angolo | La gola efficace va dimensionata bene, altrimenti il giunto lavora male |
| Ad angolo | Scatolati, angoli di cornici e strutture chiuse | Compatto e pratico quando si vuole chiudere un volume | Fit-up e deformazione sono critici, soprattutto su spessori sottili |
| A croce | Intersezioni di elementi portanti | Buona soluzione quando i carichi si incrociano in modo preciso | Richiede sequenza corretta e spesso più attenzione in controllo |
Un dettaglio che chiarisco spesso in officina: il tipo di giunto non coincide con il tipo di cordone. Un giunto a T, per esempio, può richiedere un cordone d’angolo; un testa a testa, invece, tende a richiedere una preparazione di gola o di cianfrino per ottenere una fusione adeguata. Nella pratica, è questa combinazione a determinare il risultato finale, non la sola geometria di partenza.
Quando il pezzo deve lavorare sotto carico importante, io tendo a privilegiare configurazioni che garantiscano continuità e penetrazione controllata. Quando invece il vincolo principale è la produttività, la semplicità di montaggio o la possibilità di ispezione, la scelta può cambiare. Da qui nasce la vera decisione tecnica: non quale giunto “sia migliore in assoluto”, ma quale sia coerente con il caso reale.
Capito questo, la scelta vera si fa su carico, spessore, accesso e processo di saldatura.
Come scelgo il giunto giusto in officina
Quando devo decidere, io parto da quattro domande molto concrete: quanto deve reggere il pezzo, quanto materiale ha, da che lato posso intervenire e quanto spazio ho per controllare il risultato. Sembra banale, ma evita molti errori di principio.
Carico e funzione del componente
Se il giunto lavora soprattutto a trazione o fatica, la continuità strutturale diventa prioritaria. In questi casi preferisco spesso un testa a testa ben preparato o una soluzione con penetrazione completa, perché riduce i punti deboli. Se il componente è secondario, un giunto più semplice può essere del tutto sufficiente.
Spessore e accessibilità
Su spessori medio-alti, spesso oltre i 10 mm, una doppia V o una geometria equivalente può essere più efficiente di una V singola perché riduce il volume da riempire e limita la deformazione. Su lamiere sottili, invece, l’eccesso di preparazione può essere controproducente: si spende tempo per un vantaggio che il pezzo non richiede. In una V singola, un angolo complessivo intorno a 60°-70° è comune, ma il disegno resta sempre sovrano.
Processo e posizione di saldatura
Non tutti i processi tollerano allo stesso modo ogni giunto. Un assemblaggio che in piano si controlla bene può diventare instabile in verticale o in sopratesta. Per questo io considero sempre il processo prima del dettaglio finale: MIG/MAG, TIG, elettrodo rivestito o laser non hanno le stesse esigenze di accesso, protezione e velocità.
Distorsione e post-lavorazione
Se il pezzo deve rispettare tolleranze strette, la deformazione diventa un parametro di progetto, non un effetto collaterale. In questi casi preferisco giunti che limitino il calore introdotto, e pianifico già la sequenza delle passate e delle puntature. Spesso il costo vero non è la saldatura in sé, ma il recupero dimensionale dopo.
La regola pratica, per come la vedo io, è questa: più il pezzo è critico, più il giunto deve essere pensato insieme al ciclo di fabbricazione. E questo ci porta alla parte che in officina fa davvero la differenza, cioè la preparazione.
Preparazione, sequenza e parametri che fanno la differenza
Una buona saldatura comincia prima dell’arco. La preparazione dei lembi, la pulizia e la puntatura hanno un peso enorme sul risultato finale, soprattutto quando il pezzo è sottile o deve restare dimensionale.
Pulizia dei lembi
Ruggine, ossidi, olio, vernici e umidità sono nemici diretti della qualità. Anche una contaminazione apparentemente lieve può generare porosità o mancanza di fusione. Nella pratica io pulisco sempre il bordo ben oltre la zona che verrà fusa, perché il calore porta impurità dove non le vuoi.
Apertura di radice e cianfrino
L’apertura di radice e l’angolo di preparazione non si inventano a occhio. In ambito europeo, le geometrie di preparazione sono spesso richiamate da ISO 9692-1, che serve proprio a evitare interpretazioni ambigue. Se la radice è troppo stretta, il bagno fatica a penetrare; se è troppo aperta, aumenta il volume di riempimento e il rischio di deformazione.
Leggi anche: Saldatura FCAW - Guida completa per officina e cantiere
Puntature e sequenza di saldatura
Le puntature servono a bloccare l’assemblaggio, ma devono essere fatte con la stessa cura del cordone principale. Se il pezzo è lungo o soggetto a ritiro, preferisco una sequenza alternata, con passate distribuite in modo da non concentrare il calore in un solo punto. È un accorgimento semplice, ma spesso vale più di una regolazione fine del macchinario.
Su giunti più impegnativi, la scelta tra una sola passata e più passate cambia anche il comportamento termico. Una singola passata può essere rapida, ma non sempre basta; più passate migliorano il controllo della penetrazione, però aumentano i tempi e la probabilità di accumulare tensioni residue. Il bilanciamento sta sempre nel progetto, non nell’abitudine.
Quando tutto questo è fatto bene, i difetti diventano molto più rari. E quando compaiono, di solito hanno una causa leggibile.
I difetti più comuni e come li riconosco prima che diventino costosi
Io considero i difetti di saldatura come segnali, non come sorprese. Se li leggo presto, posso correggere il processo; se li ignoro, si trasformano in scarto o in ritorno dal cliente.
| Difetto | Come si presenta | Cause tipiche | Cosa faccio per prevenirlo |
|---|---|---|---|
| Porosità | Piccoli vuoti nel cordone o sulla superficie | Contaminazione, gas di protezione instabile, umidità | Pulizia, parametri corretti, protezione dal vento e materiali asciutti |
| Mancanza di fusione | Il metallo d’apporto non lega bene i lembi | Calore insufficiente, velocità eccessiva, angolo torcia errato | Ritmo corretto, preparazione adeguata, attenzione alla bagnabilità del bagno |
| Mancata penetrazione | La radice non risulta fusa a dovere | Radice chiusa, preparazione scarsa, energia troppo bassa | Controllo del gap, bisello corretto, scelta giusta del processo |
| Cricche | Fessure che compaiono nel cordone o vicino alla zona termicamente alterata | Tensioni elevate, idrogeno, raffreddamento rapido | Prevenzione dell’umidità, sequenza sensata, materiali e consumabili adeguati |
| Undercut | Scanalatura ai bordi del cordone | Velocità alta, corrente eccessiva, angolo errato | Stabilizzare il bagno e non “tirare” troppo la passata |
| Deformazione | Il pezzo si imbarca o perde quota | Apporto termico eccessivo, sequenza sbagliata, fissaggio debole | Puntature, saldatura alternata, attrezzaggio rigido e heat input controllato |
Le prime tre voci sono quelle che mi preoccupano di più, perché possono compromettere la resistenza anche quando il cordone “sembra” buono. Per questo non mi fermo mai alla sola estetica. Se il giunto è critico, il controllo deve andare oltre lo sguardo.
In pratica, i controlli più usati sono il visivo, il liquidi penetranti, le particelle magnetiche, gli ultrasuoni e la radiografia. Il visivo intercetta geometria, continuità e difetti superficiali; i penetranti aiutano sulle cricche aperte; le particelle magnetiche funzionano bene sui materiali ferromagnetici; gli ultrasuoni e la radiografia servono per difetti interni o volumi più impegnativi. Io scelgo il metodo in base al pezzo, non per abitudine.
Una volta capiti i difetti, ha senso chiudere il cerchio con le regole di disegno e di accettazione, perché è lì che il giunto diventa davvero verificabile.
Le verifiche e le norme che uso per chiudere il cerchio
Nella pratica europea mi muovo spesso con tre riferimenti: ISO 2553 per i simboli di saldatura in tavola, ISO 9692-1 per la preparazione del giunto e ISO 5817 per i livelli di qualità delle imperfezioni. Non sono dettagli burocratici: servono a far parlare la progettazione, l’officina e il controllo la stessa lingua.
| Riferimento | Cosa mi dice | Perché mi serve |
|---|---|---|
| ISO 2553 | Come rappresentare i simboli di saldatura sul disegno | Evita ambiguità su lato, tipo di cordone e indicazioni di esecuzione |
| ISO 9692-1 | Tipi di preparazione dei lembi e geometrie di giunto | Aiuta a definire cianfrini, radici e forme coerenti con il processo |
| ISO 5817 | Livelli di qualità B, C e D per le imperfezioni | Mi dice quanto severo deve essere l’accettazione del cordone |
| EN 1090 | Regole di esecuzione per strutture metalliche | È spesso decisiva quando il pezzo entra in ambito strutturale |
Il punto più importante, per me, è questo: la norma non sostituisce il progetto, lo rende misurabile. Se in tavola definisco bene il giunto, la preparazione, il livello di qualità atteso e il controllo da eseguire, riduco discussioni e sorprese. E se il pezzo lavora a fatica, la severità del controllo deve salire, non scendere.
In altre parole, una saldatura ben fatta non si improvvisa sul momento. Si prepara, si salda e si verifica con la stessa disciplina.
Le verifiche che faccio prima di consegnare una saldatura
Prima di chiudere un lavoro, io controllo sempre quattro cose: allineamento, pulizia, sequenza dei cordoni e criterio di accettazione. Se una di queste manca, il rischio di rilavorazione sale subito.
- Allineamento: il giunto deve essere coerente con il disegno, non solo “abbastanza vicino”.
- Pulizia: nessun residuo di olio, ossido o scoria nella zona che conta.
- Sequenza: i passaggi devono limitare ritiro e imbarcamento.
- Controllo finale: visivo sempre, strumenti aggiuntivi quando il pezzo è critico.
Se devo lasciare un criterio solo, è questo: il miglior cordone non compensa un giunto progettato male. Quando la giunzione è coerente con funzione, materiale e processo, la saldatura diventa più prevedibile, più economica e molto più facile da controllare.
